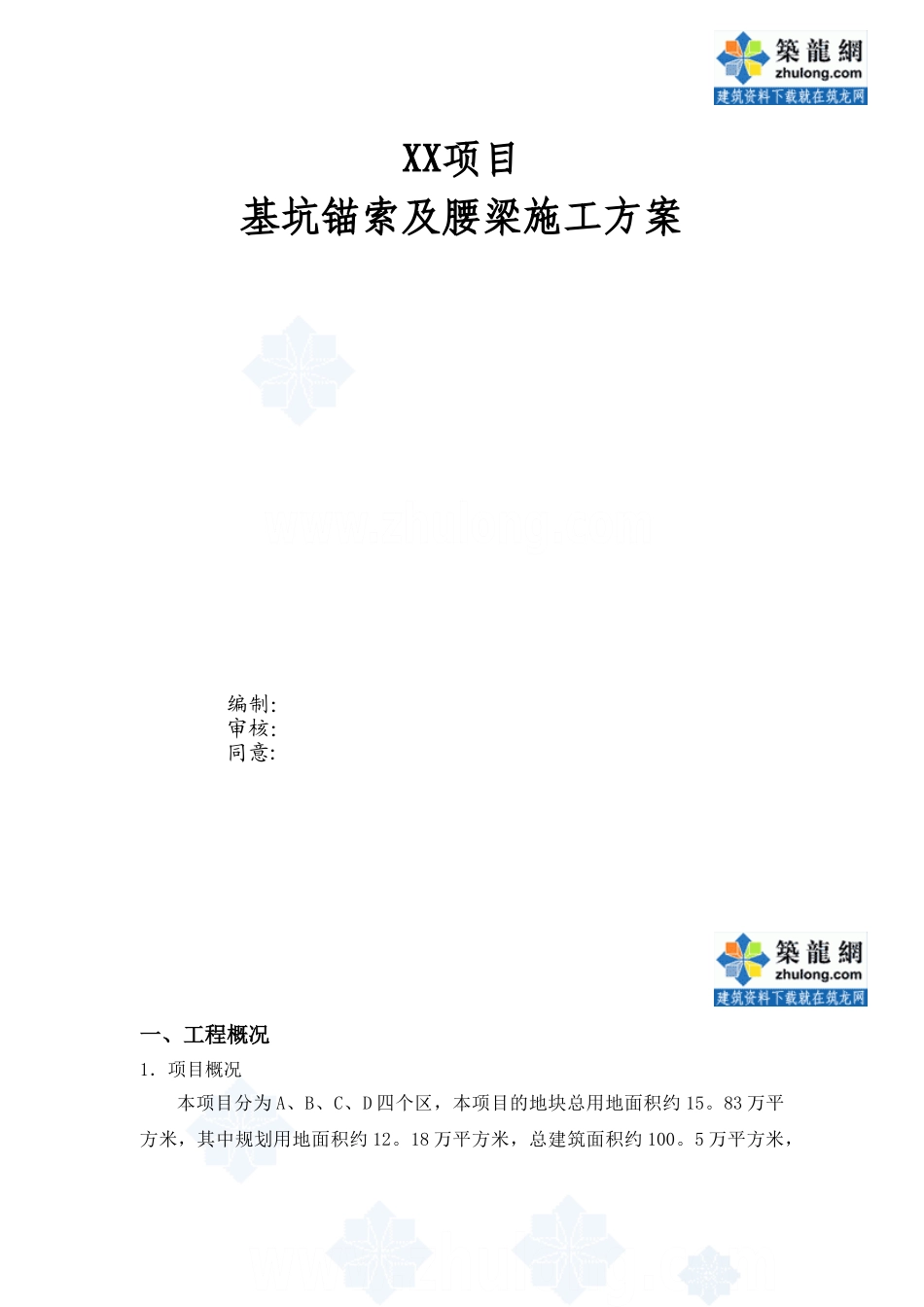

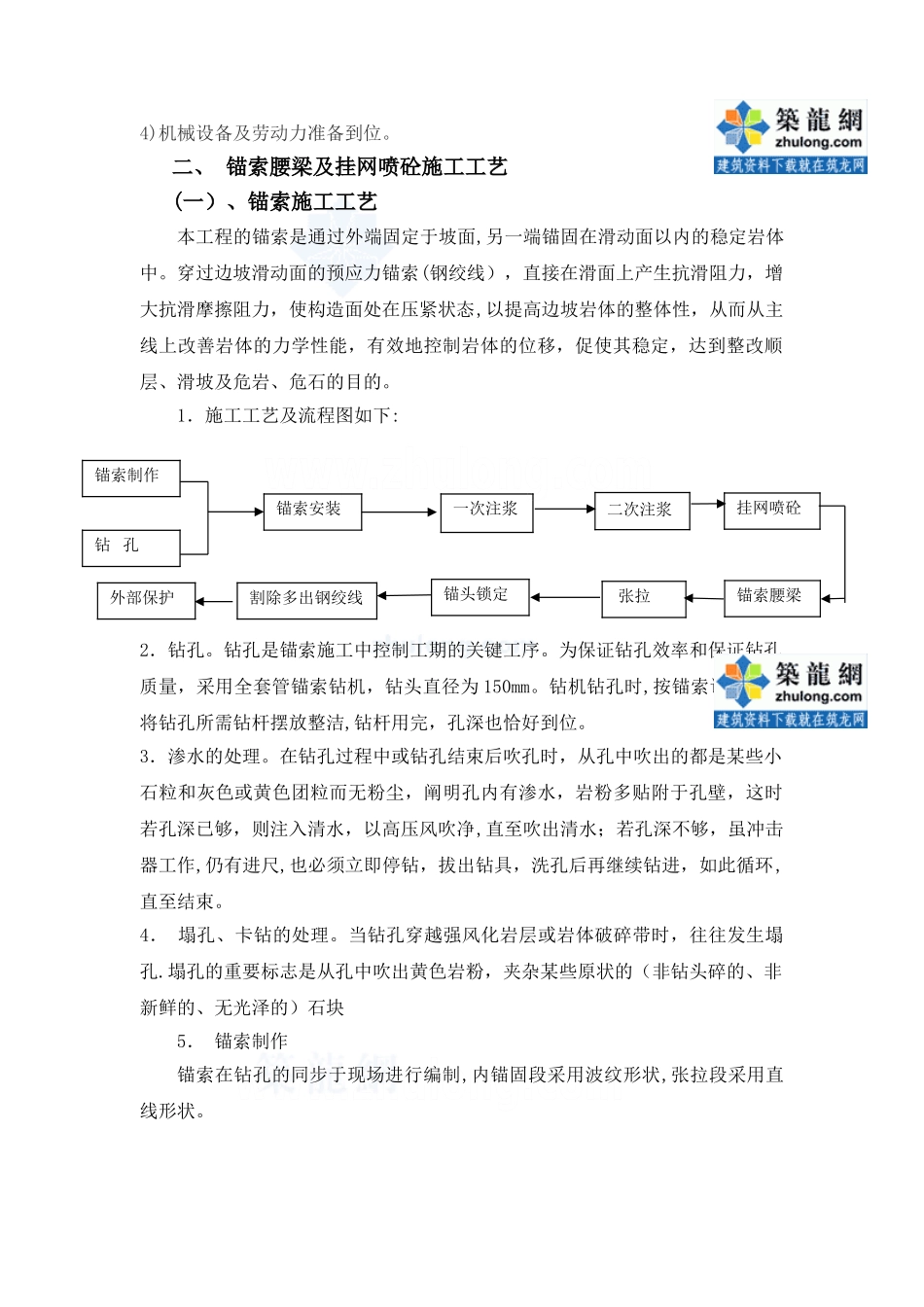

XX项目基坑锚索及腰梁施工方案编制：审核：同意:一、工程概况1．项目概况本项目分为 A、B、C、D 四个区，本项目的地块总用地面积约 15。83 万平方米，其中规划用地面积约 12。18 万平方米，总建筑面积约 100。5 万平方米，其中地上建筑面积 80 万平方米，二层地下室建筑面积 20.5 万平方米。腰梁共设置三道,三道腰梁的竖向间距为 2300~2500mm，槽钢和各构件钢板均采用 A3 钢，制作各构件的钢板厚度均为 20mm,钢板槽钢焊接满足规范规定。2．施工难点本工程工期紧。四道锚索近 35000m,三道腰梁总长大概 1500m，喷射砼约10000㎡，业主规定工期只有 40 天左右.施工期间正是长沙雨季，雷雨天气频繁，同步还要面临长沙高温天气的考验。3． 选用机械设备根据本工程的特点和工期规定，选用钢筋切断机 3 台、锚索钻机 12 台、压力注浆机 8 台、压力喷浆机 6 台、液压张拉设备 4 套、电焊机 8 台、挖掘机 2 台.多种机械设备根据施工现场的进度需要过程中及时增长.4、施工准备1）锚索施工区段的支护桩、旋喷止水桩完毕，并且已经达到一定强度。2）用挖掘机将操作面开挖平整出来。3）锚索材料、注浆管、水泥等材料准备就位。фs 15.2 钢绞线4)机械设备及劳动力准备到位。二、 锚索腰梁及挂网喷砼施工工艺(一）、锚索施工工艺本工程的锚索是通过外端固定于坡面,另一端锚固在滑动面以内的稳定岩体中。穿过边坡滑动面的预应力锚索(钢绞线），直接在滑面上产生抗滑阻力，增大抗滑摩擦阻力，使构造面处在压紧状态,以提高边坡岩体的整体性，从而从主线上改善岩体的力学性能，有效地控制岩体的位移，促使其稳定，达到整改顺层、滑坡及危岩、危石的目的。1．施工工艺及流程图如下:2．钻孔。钻孔是锚索施工中控制工期的关键工序。为保证钻孔效率和保证钻孔质量，采用全套管锚索钻机，钻头直径为 150mm。钻机钻孔时,按锚索设计长度将钻孔所需钻杆摆放整洁,钻杆用完，孔深也恰好到位。3．渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是某些小石粒和灰色或黄色团粒而无粉尘，阐明孔内有渗水，岩粉多贴附于孔壁，这时若孔深已够，则注入清水，以高压风吹净,直至吹出清水；若孔深不够，虽冲击器工作,仍有进尺,也必须立即停钻，拔出钻具，洗孔后再继续钻进，如此循环,直至结束。4． 塌孔、卡钻的处理。当钻孔穿越强风化岩层或岩体破碎带时，往往发生塌孔.塌孔的重要标志是从孔中吹出黄色岩粉，夹杂某些原状的（非钻头...
