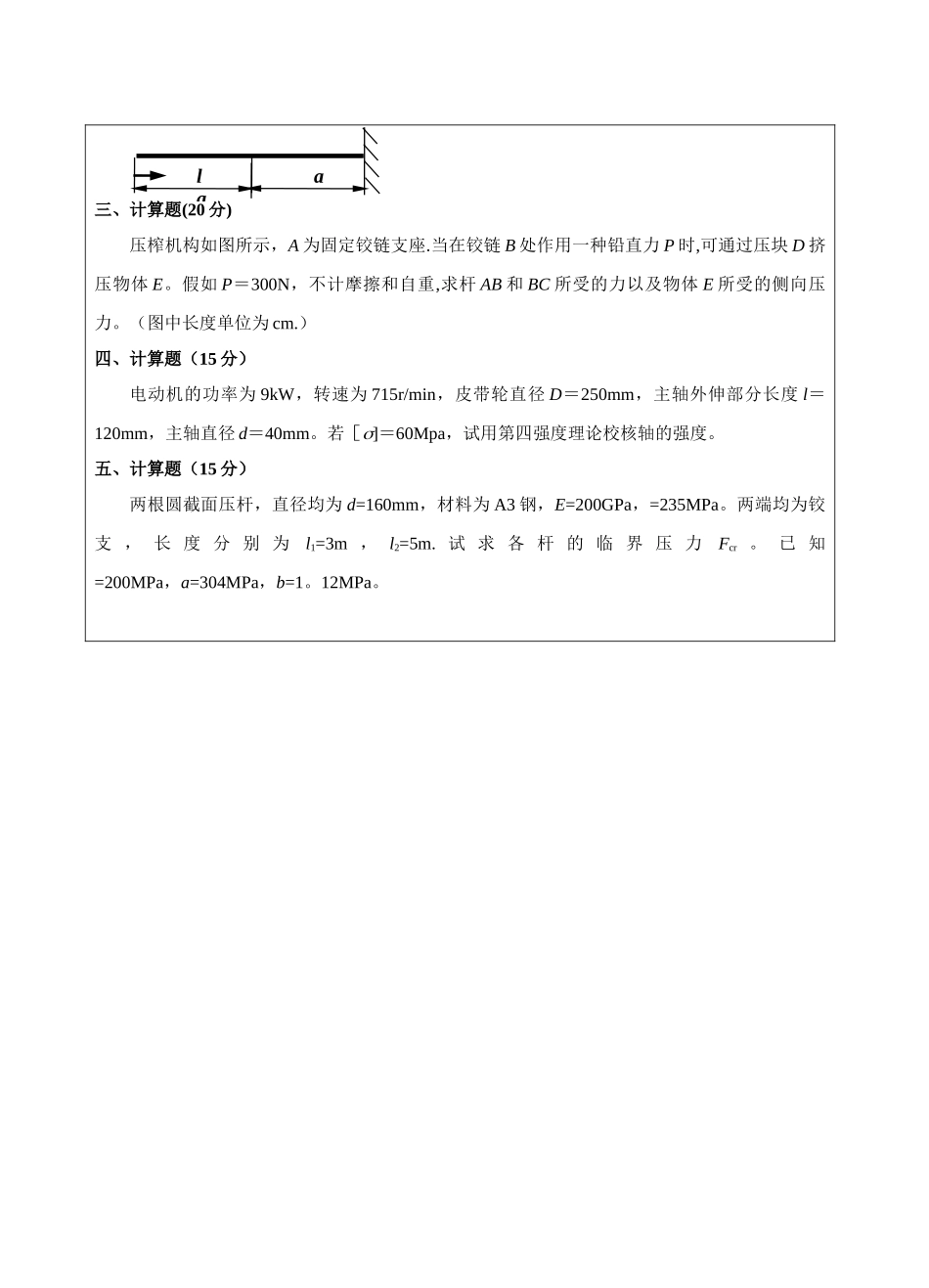

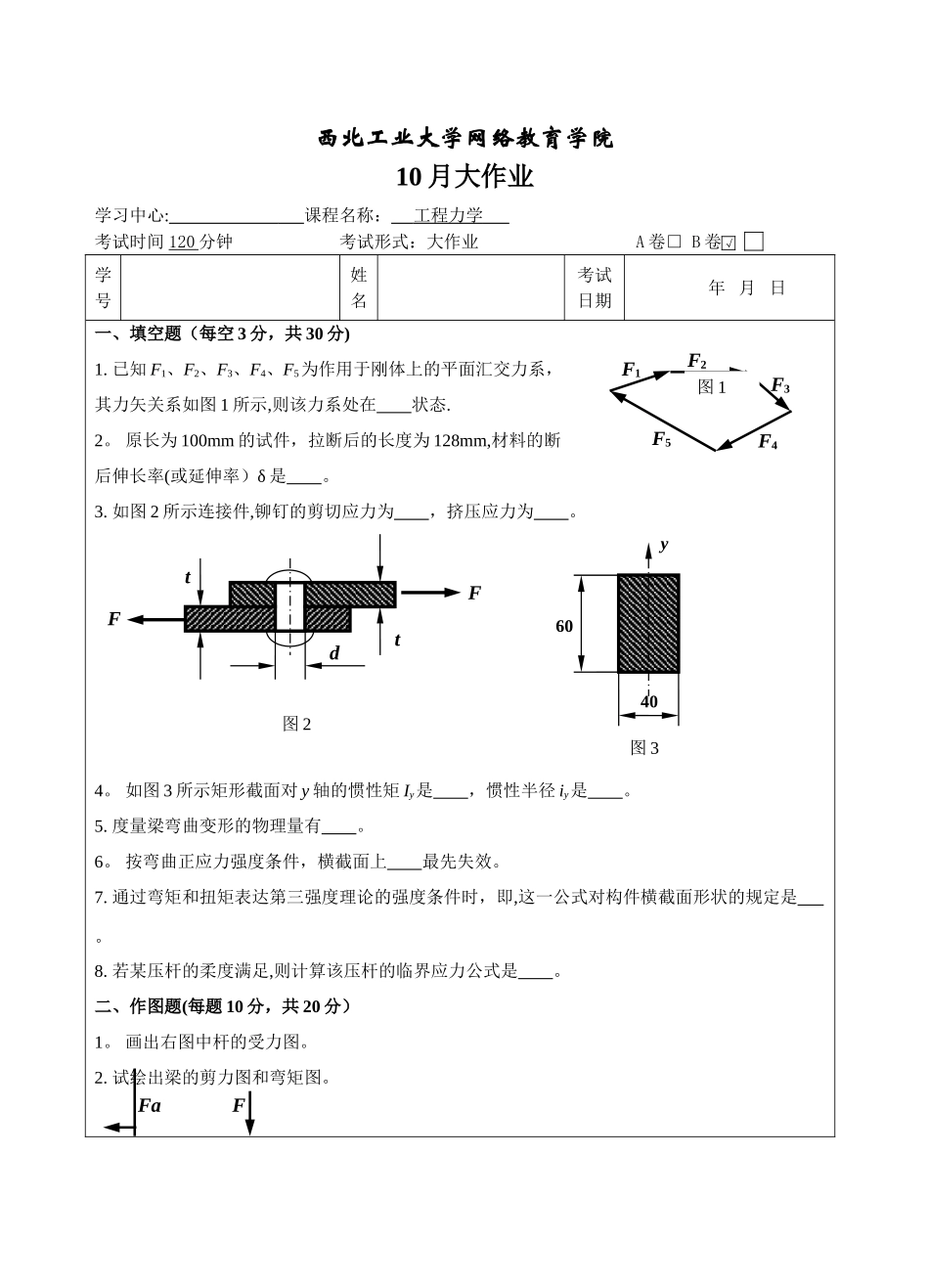

西北工业大学网络教育学院10 月大作业学习中心: 课程名称： 工程力学 考试时间 120 分钟 考试形式：大作业 A 卷□ B 卷√ 学号姓名考试日期 年 月 日一、填空题（每空 3 分，共 30 分)1. 已知 F1、F2、F3、F4、F5为作用于刚体上的平面汇交力系，其力矢关系如图 1 所示,则该力系处在 状态.2。 原长为 100mm 的试件，拉断后的长度为 128mm,材料的断后伸长率(或延伸率）δ 是 。 3. 如图 2 所示连接件,铆钉的剪切应力为 ，挤压应力为 。4。 如图 3 所示矩形截面对 y 轴的惯性矩 Iy是 ，惯性半径 iy是 。5. 度量梁弯曲变形的物理量有 。6。 按弯曲正应力强度条件，横截面上 最先失效。7. 通过弯矩和扭矩表达第三强度理论的强度条件时，即,这一公式对构件横截面形状的规定是 。8. 若某压杆的柔度满足,则计算该压杆的临界应力公式是 。二、作图题(每题 10 分，共 20 分）1。 画出右图中杆的受力图。2. 试绘出梁的剪力图和弯矩图。图 2FdFtt图 34060yF1F2F3F4F5图 1FaF 三、计算题(20 分)压榨机构如图所示，A 为固定铰链支座.当在铰链 B 处作用一种铅直力 P 时,可通过压块 D 挤压物体 E。假如 P＝300N，不计摩擦和自重,求杆 AB 和 BC 所受的力以及物体 E 所受的侧向压力。（图中长度单位为 cm.）四、计算题（15 分）电动机的功率为 9kW，转速为 715r/min，皮带轮直径 D＝250mm，主轴外伸部分长度 l＝120mm，主轴直径 d＝40mm。若［]＝60Mpa，试用第四强度理论校核轴的强度。五、计算题（15 分）两根圆截面压杆，直径均为 d=160mm，材料为 A3 钢，E=200GPa，=235MPa。两端均为铰支 ， 长 度 分 别 为l1=3m ， l2=5m. 试 求 各 杆 的 临 界 压 力Fcr 。 已 知=200MPa，a=304MPa，b=1。12MPa。laa
