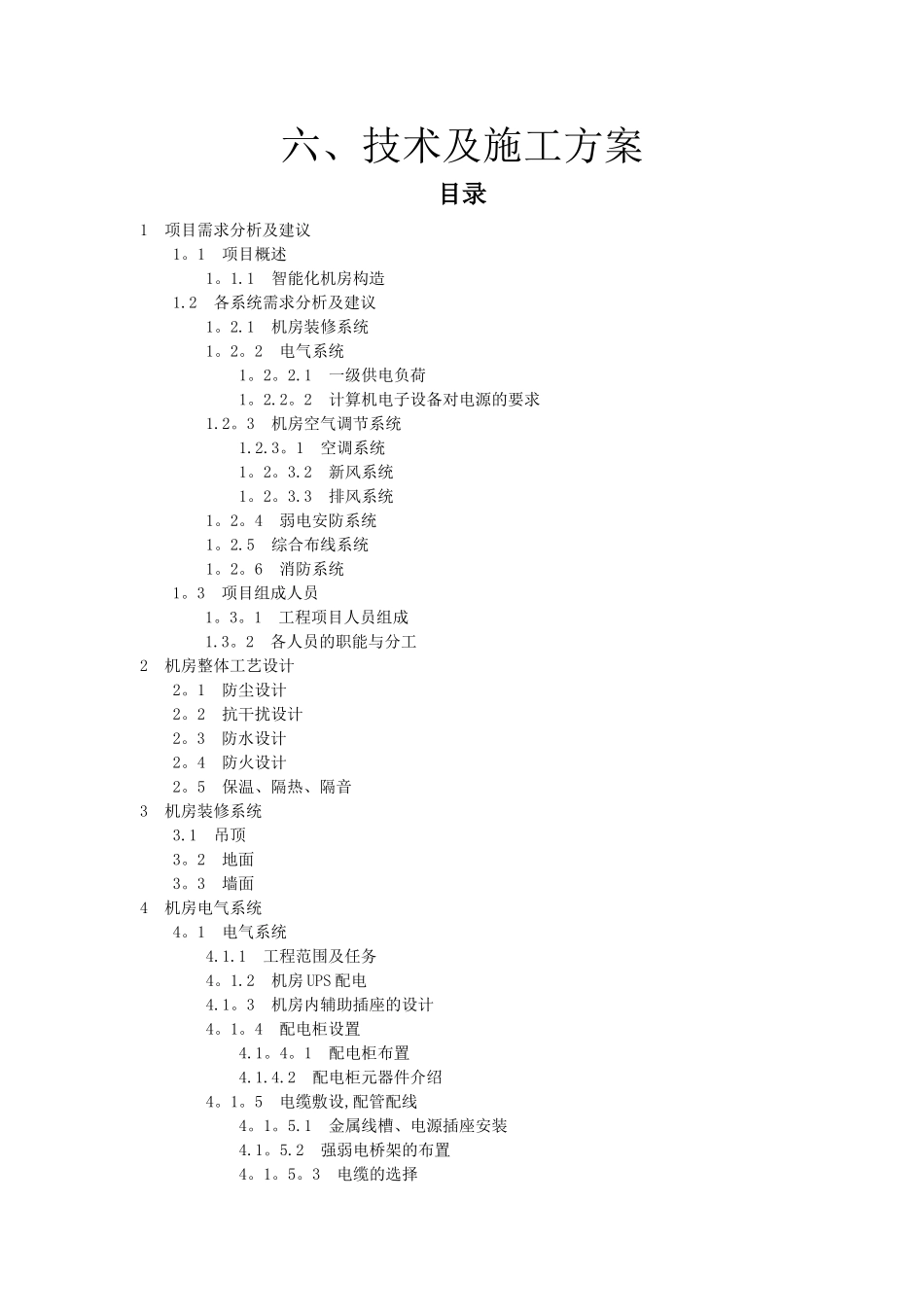

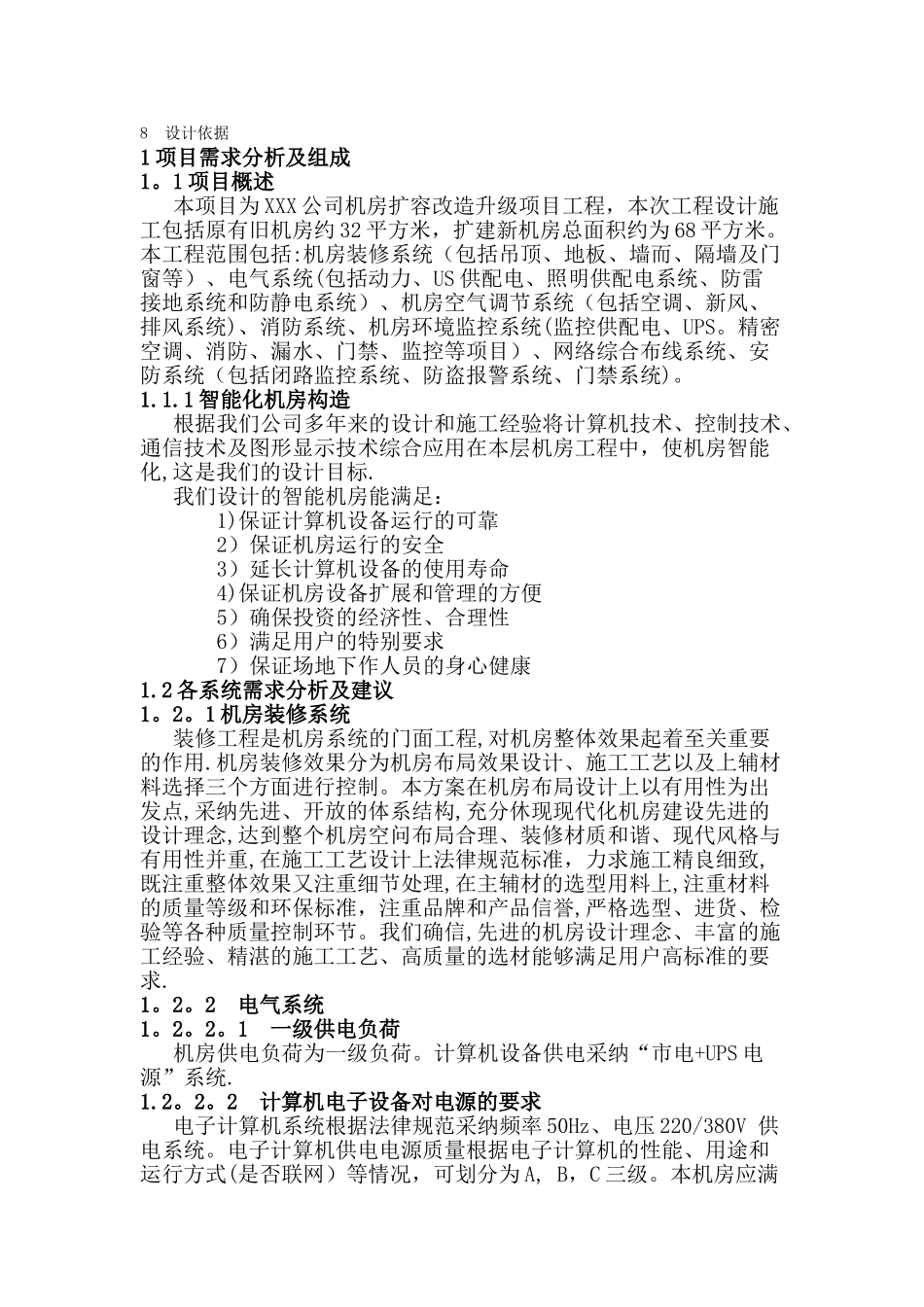

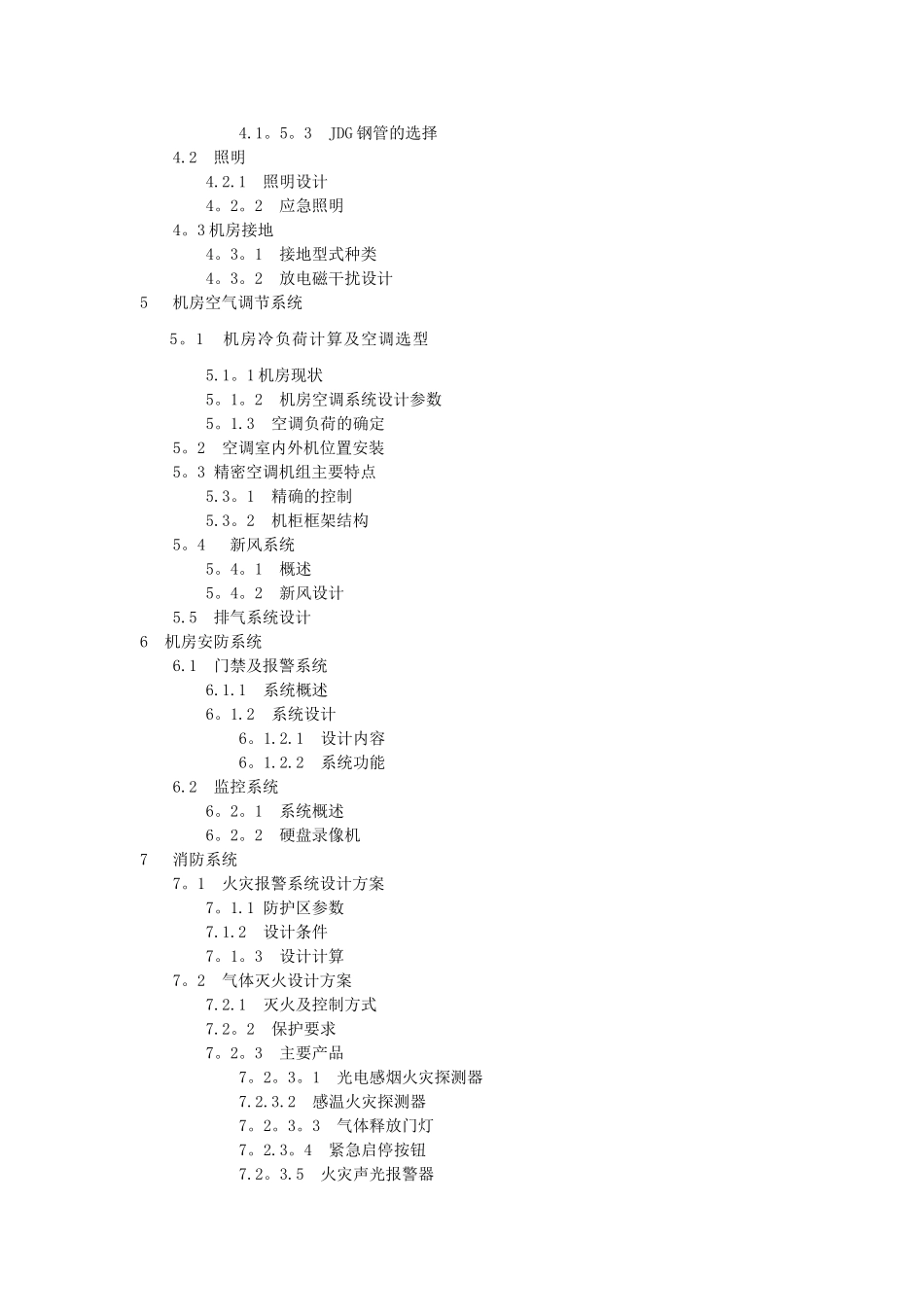

六、技术及施工方案目录1 项目需求分析及建议1。1 项目概述1。1.1 智能化机房构造1.2 各系统需求分析及建议1。2.1 机房装修系统1。2。2 电气系统1。2。2.1 一级供电负荷1。2.2。2 计算机电子设备对电源的要求1.2。3 机房空气调节系统1.2.3。1 空调系统1。2。3.2 新风系统1。2。3.3 排风系统1。2。4 弱电安防系统1。2.5 综合布线系统1。2。6 消防系统1。3 项目组成人员1。3。1 工程项目人员组成1.3。2 各人员的职能与分工2 机房整体工艺设计2。1 防尘设计2。2 抗干扰设计2。3 防水设计2。4 防火设计2。5 保温、隔热、隔音3 机房装修系统3.1 吊顶3。2 地面3。3 墙面4 机房电气系统4。1 电气系统4.1.1 工程范围及任务4。1.2 机房 UPS 配电4.1。3 机房内辅助插座的设计4。1。4 配电柜设置4.1。4。1 配电柜布置4.1.4.2 配电柜元器件介绍4。1。5 电缆敷设,配管配线4。1。5.1 金属线槽、电源插座安装4.1。5.2 强弱电桥架的布置4。1。5。3 电缆的选择4.1。5。3 JDG 钢管的选择4.2 照明4.2.1 照明设计4。2。2 应急照明4。3 机房接地4。3。1 接地型式种类4。3。2 放电磁干扰设计5 机房空气调节系统5。1 机房冷负荷计算及空调选型5.1。1 机房现状5。1。2 机房空调系统设计参数5。1.3 空调负荷的确定5。2 空调室内外机位置安装5。3 精密空调机组主要特点5.3。1 精确的控制5.3。2 机柜框架结构5。4 新风系统5。4。1 概述5。4。2 新风设计5.5 排气系统设计6 机房安防系统6.1 门禁及报警系统6.1.1 系统概述6。1.2 系统设计6。1.2.1 设计内容6。1.2.2 系统功能6.2 监控系统6。2。1 系统概述6。2。2 硬盘录像机7 消防系统7。1 火灾报警系统设计方案7。1.1 防护区参数7.1.2 设计条件7。1。3 设计计算7。2 气体灭火设计方案7.2.1 灭火及控制方式7.2。2 保护要求7。2。3 主要产品7。2。3。1 光电感烟火灾探测器7.2.3.2 感温火灾探测器7。2。3。3 气体释放门灯7。2.3。4 紧急启停按钮7.2。3.5 火灾声光报警器8 设计依据1 项目需求分析及组成1。1 项目概述本项目为 XXX 公司机房扩容改造升级项目工程,本次工程设计施工包括原有旧机房约 32 平方米,扩建新机房总面积约为 68 平方米。本工程范围包括:机房装修系统(包括吊顶、地板、墙而、隔墙及门窗等)、电气系统(包括动力、US 供配电、照明供配电系统、防雷接地系统和防静电系统)、机房空气调节系统(包括空调、新...
