机房配电系统方案

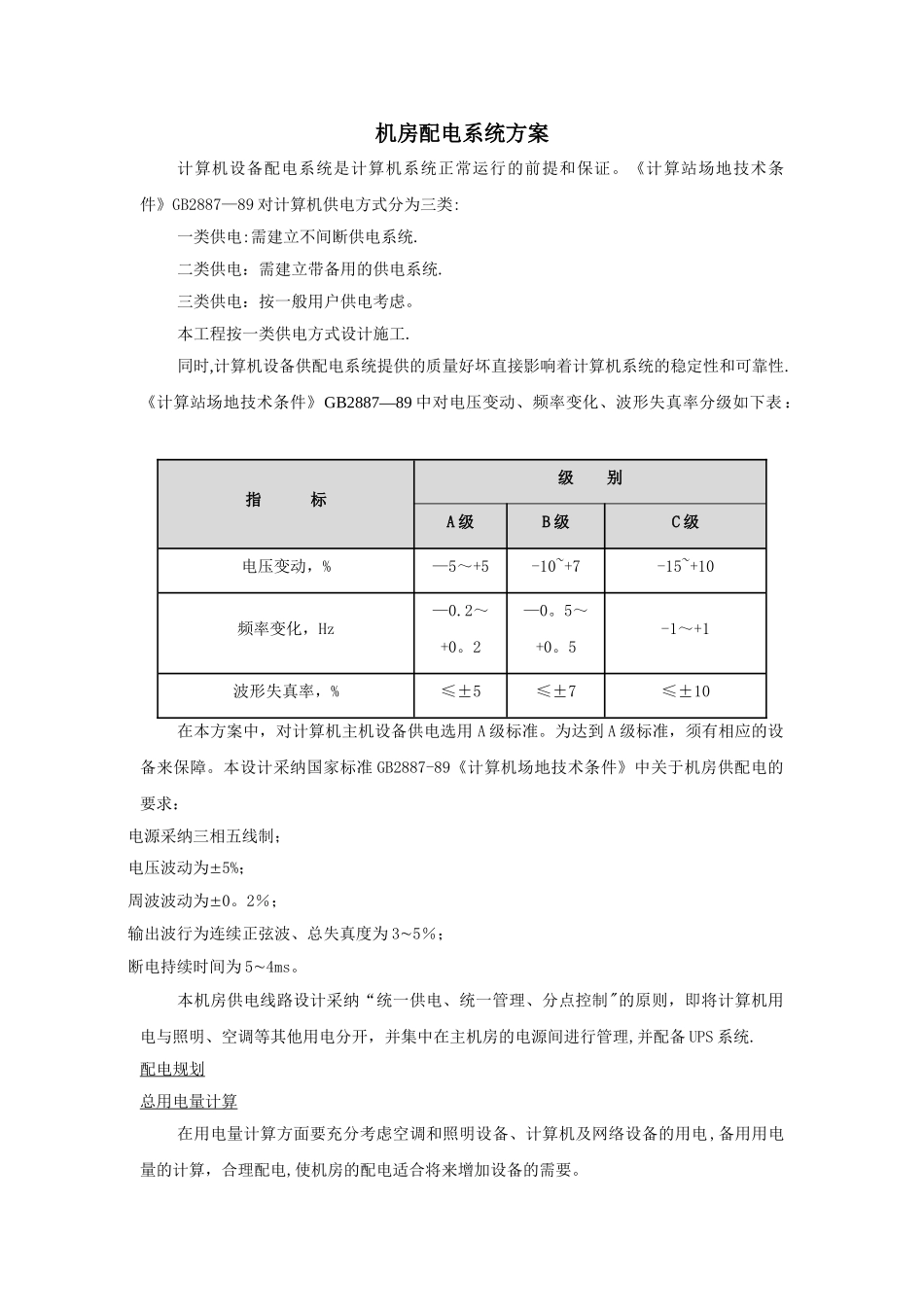

机房配电系统方案_第1页
1/3

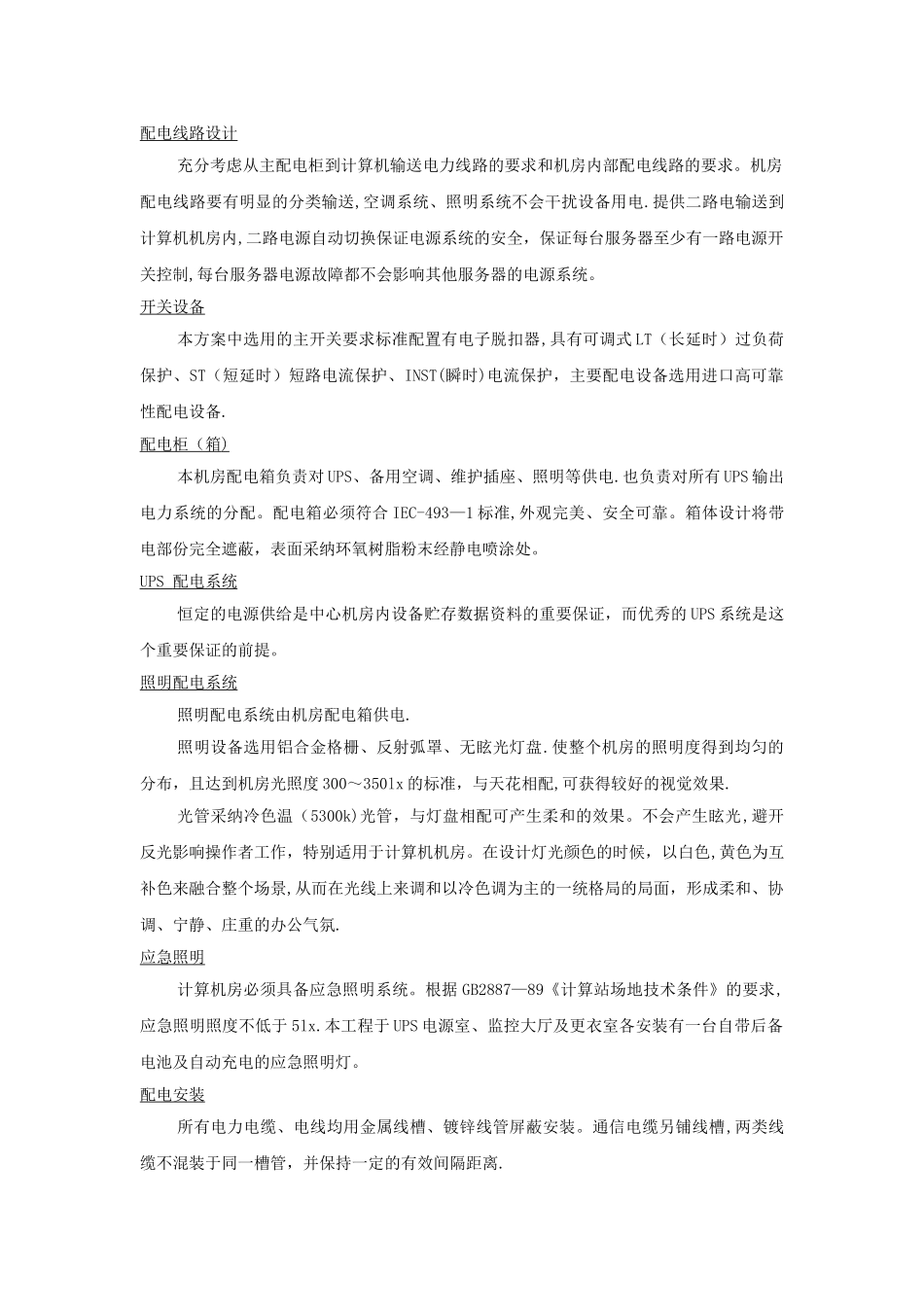

机房配电系统方案_第2页
2/3

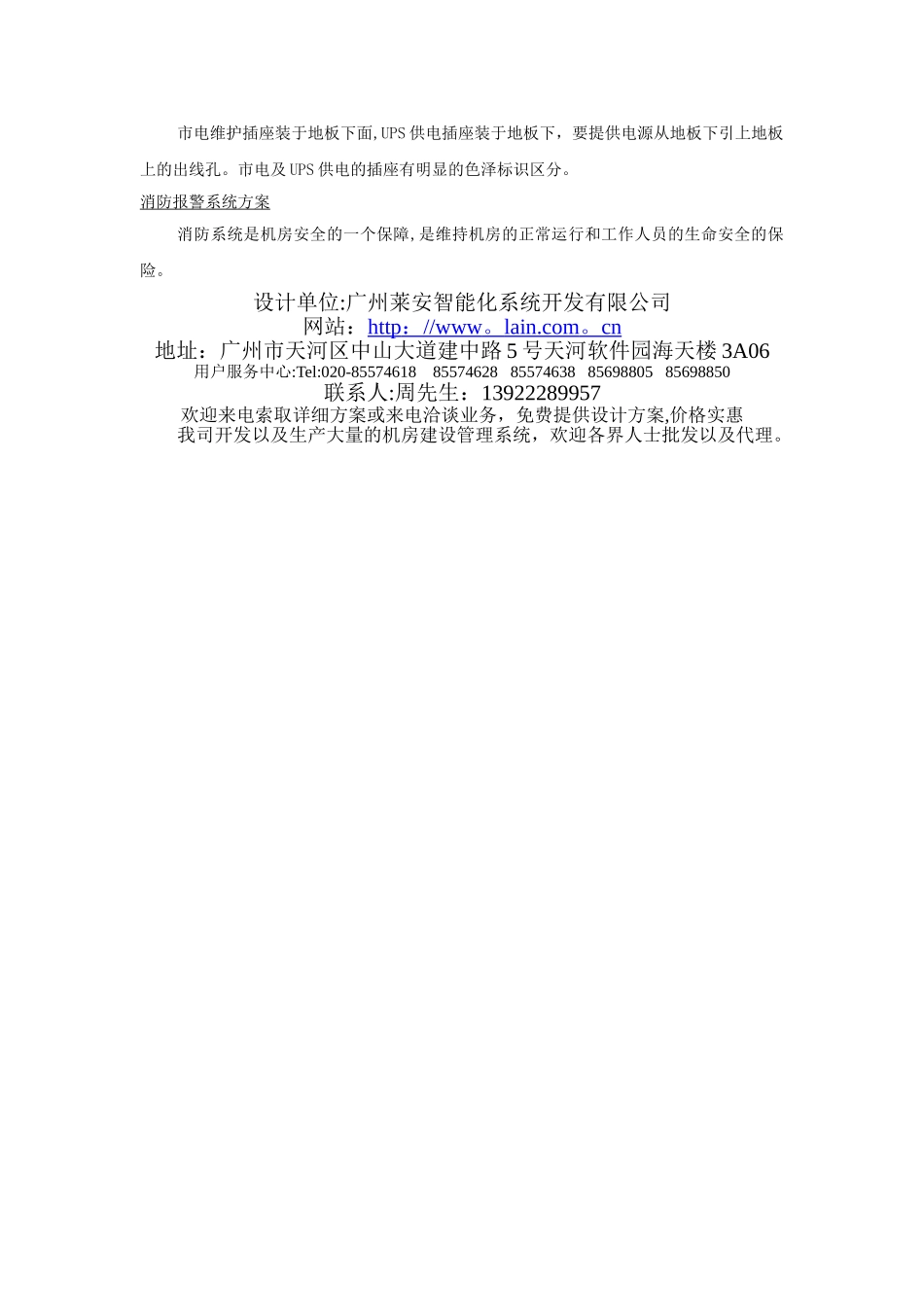

机房配电系统方案_第3页
3/3
机房配电系统方案计算机设备配电系统是计算机系统正常运行的前提和保证。《计算站场地技术条件》GB2887—89 对计算机供电方式分为三类: 一类供电:需建立不间断供电系统. 二类供电:需建立带备用的供电系统. 三类供电:按一般用户供电考虑。 本工程按一类供电方式设计施工. 同时,计算机设备供配电系统提供的质量好坏直接影响着计算机系统的稳定性和可靠性.《计算站场地技术条件》GB2887—89 中对电压变动、频率变化、波形失真率分级如下表: 指 标级 别A 级B 级C 级电压变动,%—5~+5-10~+7-15~+10频率变化,Hz—0.2~+0。2—0。5~+0。5-1~+1波形失真率,%≤±5≤±7≤±10在本方案中,对计算机主机设备供电选用 A 级标准。为达到 A 级标准,须有相应的设备来保障。本设计采纳国家标准 GB2887-89《计算机场地技术条件》中关于机房供配电的要求:电源采纳三相五线制;电压波动为5%;周波波动为0。2%;输出波行为连续正弦波、总失真度为 35%;断电持续时间为 54ms。本机房供电线路设计采纳“统一供电、统一管理、分点控制"的原则,即将计算机用电与照明、空调等其他用电分开,并集中在主机房的电源间进行管理,并配备 UPS 系统.配电规划总用电量计算在用电量计算方面要充分考虑空调和照明设备、计算机及网络设备的用电,备用用电量的计算,合理配电,使机房的配电适合将来增加设备的需要。配电线路设计充分考虑从主配电柜到计算机输送电力线路的要求和机房内部配电线路的要求。机房配电线路要有明显的分类输送,空调系统、照明系统不会干扰设备用电.提供二路电输送到计算机机房内,二路电源自动切换保证电源系统的安全,保证每台服务器至少有一路电源开关控制,每台服务器电源故障都不会影响其他服务器的电源系统。开关设备本方案中选用的主开关要求标准配置有电子脱扣器,具有可调式 LT(长延时)过负荷保护、ST(短延时)短路电流保护、INST(瞬时)电流保护,主要配电设备选用进口高可靠性配电设备.配电柜(箱 ) 本机房配电箱负责对 UPS、备用空调、维护插座、照明等供电.也负责对所有 UPS 输出电力系统的分配。配电箱必须符合 IEC-493—1 标准,外观完美、安全可靠。箱体设计将带电部份完全遮蔽,表面采纳环氧树脂粉末经静电喷涂处。UPS 配电系统 恒定的电源供给是中心机房内设备贮存数据资料的重要保证,而优秀的 UPS 系统是这个重要保证的前提。照明配电系统照明配电系统由机房配电箱供电. 照明设备选用...
