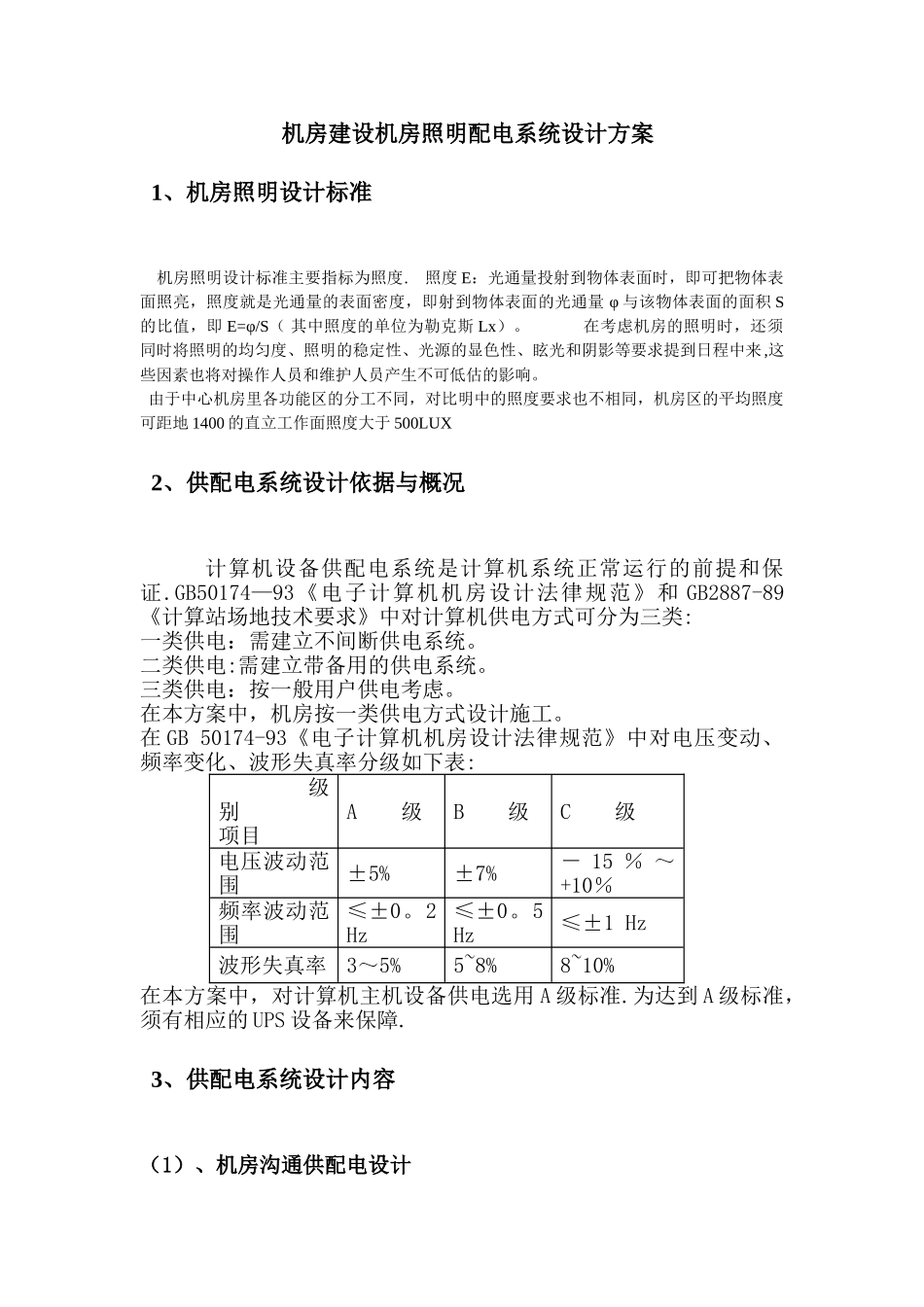

机房建设机房照明配电系统设计方案1、机房照明设计标准 机房照明设计标准主要指标为照度. 照度 E：光通量投射到物体表面时，即可把物体表面照亮，照度就是光通量的表面密度，即射到物体表面的光通量 φ 与该物体表面的面积 S的比值，即 E=φ/S（ 其中照度的单位为勒克斯 Lx）。 在考虑机房的照明时，还须同时将照明的均匀度、照明的稳定性、光源的显色性、眩光和阴影等要求提到日程中来,这些因素也将对操作人员和维护人员产生不可低估的影响。 由于中心机房里各功能区的分工不同，对比明中的照度要求也不相同，机房区的平均照度可距地 1400 的直立工作面照度大于 500LUX2、供配电系统设计依据与概况计算机设备供配电系统是计算机系统正常运行的前提和保证.GB50174—93《电子计算机机房设计法律规范》和 GB2887-89《计算站场地技术要求》中对计算机供电方式可分为三类:一类供电：需建立不间断供电系统。二类供电:需建立带备用的供电系统。三类供电：按一般用户供电考虑。在本方案中，机房按一类供电方式设计施工。在 GB 50174-93《电子计算机机房设计法律规范》中对电压变动、频率变化、波形失真率分级如下表: 级别项目A 级B 级C 级电压波动范围±5%±7%－ 15 ％ ～+10％频率波动范围≤±0。2 Hz≤±0。5 Hz≤±1 Hz波形失真率3～5%5~8%8~10%在本方案中，对计算机主机设备供电选用 A 级标准.为达到 A 级标准，须有相应的 UPS 设备来保障.3、供配电系统设计内容（1）、机房沟通供配电设计计算机机房的供电应 380/220V 电压、50HZ 频率和三相五线制(即 TN-S 系统)的配线方式供电，供给机房用电.计算机机房的设备供电应按设备总用电量的 20%进行预留(按实际运行负载为 20%）。机房内的重要设备均采纳 UPS 不间断电源和市电双回路供电.为防止闪电雷击及操作过电压对设备造成的危害，机房专用动力配电柜进线处装设过压保护装置，以消除线路上产生的瞬时高压尖峰脉冲。保证计算机设备稳定运行,不受损坏.计算机机房内设备电源的电压变化应在 220V±5％之内，频率变化在 50H±0。2Hz 之内。保证电源运行时满足三相基本平衡，设计时将单相负荷均匀分配在各相上。UPS 选用在线式的，UPS 供电拟采纳 20KVA 的 UPS 构成给机房内各设备用电，本工程暂使用一台 20KVA 的 UPS 后备电源,但是在供配电部分的设计我们根据 2 台 20KVA 的后备电源预留开关及线缆，以备机房扩容之需。（2）、配电柜及开关本...
