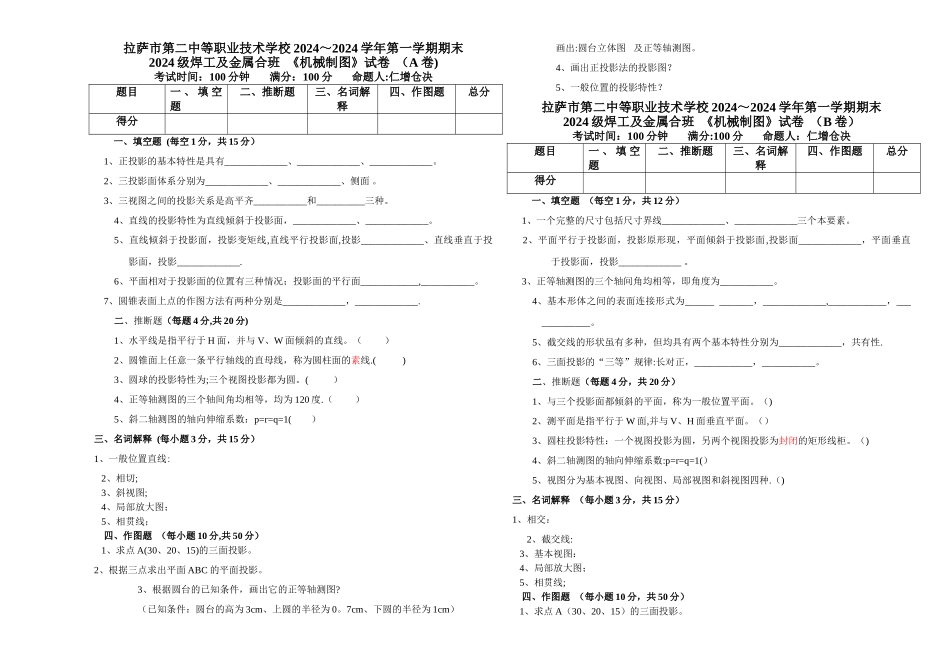

拉萨市第二中等职业技术学校 2024~2024 学年第一学期期末2024 级焊工及金属合班 《机械制图》试卷 (A 卷)考试时间:100 分钟 满分:100 分 命题人:仁增仓决 题目一 、 填 空题二、推断题三、名词解释四、作图题总分得分一、填空题 (每空 1 分,共 15 分) 1、正投影的基本特性是具有_____________、_____________、_____________。 2、三投影面体系分别为_____________、_____________、侧面 。 3、三视图之间的投影关系是高平齐___________和__________三种。4、直线的投影特性为直线倾斜于投影面,_____________、_____________。5、直线倾斜于投影面,投影变矩线,直线平行投影面,投影_____________、直线垂直于投影面,投影_____________.6、平面相对于投影面的位置有三种情况;投影面的平行面____________,___________。 7、圆锥表面上点的作图方法有两种分别是_____________,_____________.二、推断题(每题 4 分,共 20 分)1、水平线是指平行于 H 面,并与 V、W 面倾斜的直线。( )2、圆锥面上任意一条平行轴线的直母线,称为圆柱面的素线.( )3、圆球的投影特性为;三个视图投影都为圆。( )4、正等轴测图的三个轴间角均相等,均为 120 度.( )5、斜二轴测图的轴向伸缩系数:p=r=q=1( )三、名词解释 (每小题 3 分,共 15 分) 1、一般位置直线: 2、相切; 3、斜视图; 4、局部放大图; 5、相贯线; 四、作图题 (每小题 10 分,共 50 分) 1、求点 A(30、20、15)的三面投影。2、根据三点求出平面 ABC 的平面投影。3、根据圆台的已知条件,画出它的正等轴测图?(已知条件:圆台的高为 3cm、上圆的半径为 0。7cm、下圆的半径为 1cm)画出:圆台立体图 及正等轴测图。4、画出正投影法的投影图?5、一般位置的投影特性?拉萨市第二中等职业技术学校 2024~2024 学年第一学期期末2024 级焊工及金属合班 《机械制图》试卷 (B 卷)考试时间:100 分钟 满分:100 分 命题人:仁增仓决 题目一 、 填 空题二、推断题三、名词解释四、作图题总分得分一、填空题 (每空 1 分,共 12 分) 1、一个完整的尺寸包括尺寸界线_____________、_____________三个本要素。 2、平面平行于投影面,投影原形现,平面倾斜于投影面,投影面_____________,平面垂直于投影面,投影_____________ 。 3、正等轴测图的三个轴间角均相等,即角度为___________。4、基本形体之间的表面...
