机械制图与CAD期末试卷

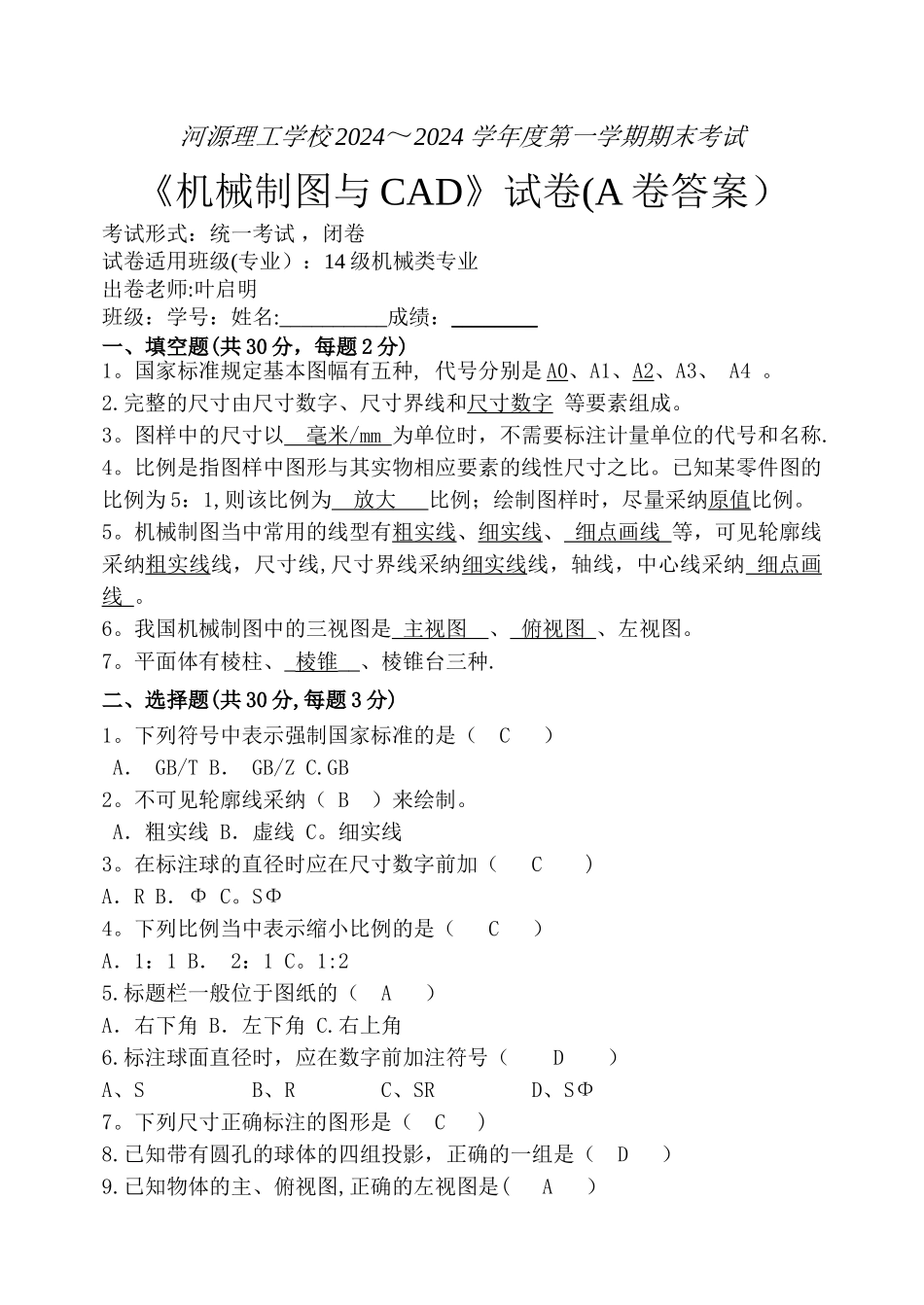

河源理工学校 2024～2024 学年度第一学期期末考试《机械制图与 CAD》试卷(A 卷答案）考试形式：统一考试 ，闭卷试卷适用班级(专业）：14 级机械类专业出卷老师:叶启明班级：学号：姓名:__________成绩：________一、填空题(共 30 分，每题 2 分)1。国家标准规定基本图幅有五种, 代号分别是 A0、A1、A2、A3、 A4 。2.完整的尺寸由尺寸数字、尺寸界线和尺寸数字 等要素组成。3。图样中的尺寸以 毫米 /mm 为单位时，不需要标注计量单位的代号和名称.4。比例是指图样中图形与其实物相应要素的线性尺寸之比。已知某零件图的比例为 5：1,则该比例为 放大 比例；绘制图样时，尽量采纳原值比例。5。机械制图当中常用的线型有粗实线、细实线、 细点画线 等，可见轮廓线采纳粗实线线，尺寸线,尺寸界线采纳细实线线，轴线，中心线采纳 细点画线 。6。我国机械制图中的三视图是 主视图 、 俯视图 、左视图。7。平面体有棱柱、_棱锥__、棱锥台三种.二、选择题(共 30 分,每题 3 分)1。下列符号中表示强制国家标准的是（ C ） A． GB/T B． GB/Z C.GB 2。不可见轮廓线采纳（ B ）来绘制。 A．粗实线 B．虚线 C。细实线 3。在标注球的直径时应在尺寸数字前加（ C ) A．R B．Φ C。SΦ4。下列比例当中表示缩小比例的是（ C ） A．1：1 B． 2：1 C。1:2 5.标题栏一般位于图纸的（ A ） A．右下角 B．左下角 C.右上角6.标注球面直径时，应在数字前加注符号（ D ）A、S B、R C、SR D、SΦ7。下列尺寸正确标注的图形是（ C )8.已知带有圆孔的球体的四组投影，正确的一组是（ D ）9.已知物体的主、俯视图,正确的左视图是( A ）10.已知物体的主、俯视图，正确的左视图是（ A )三、作图题（共 40 分）1。根据模型或轴测图，补画所缺视图。（每题 5 分，共 10 分)(1）（2）2.根据实体图作出三视图,在图中量取尺寸（每题 15 分，共 30 分）（1）（2）
