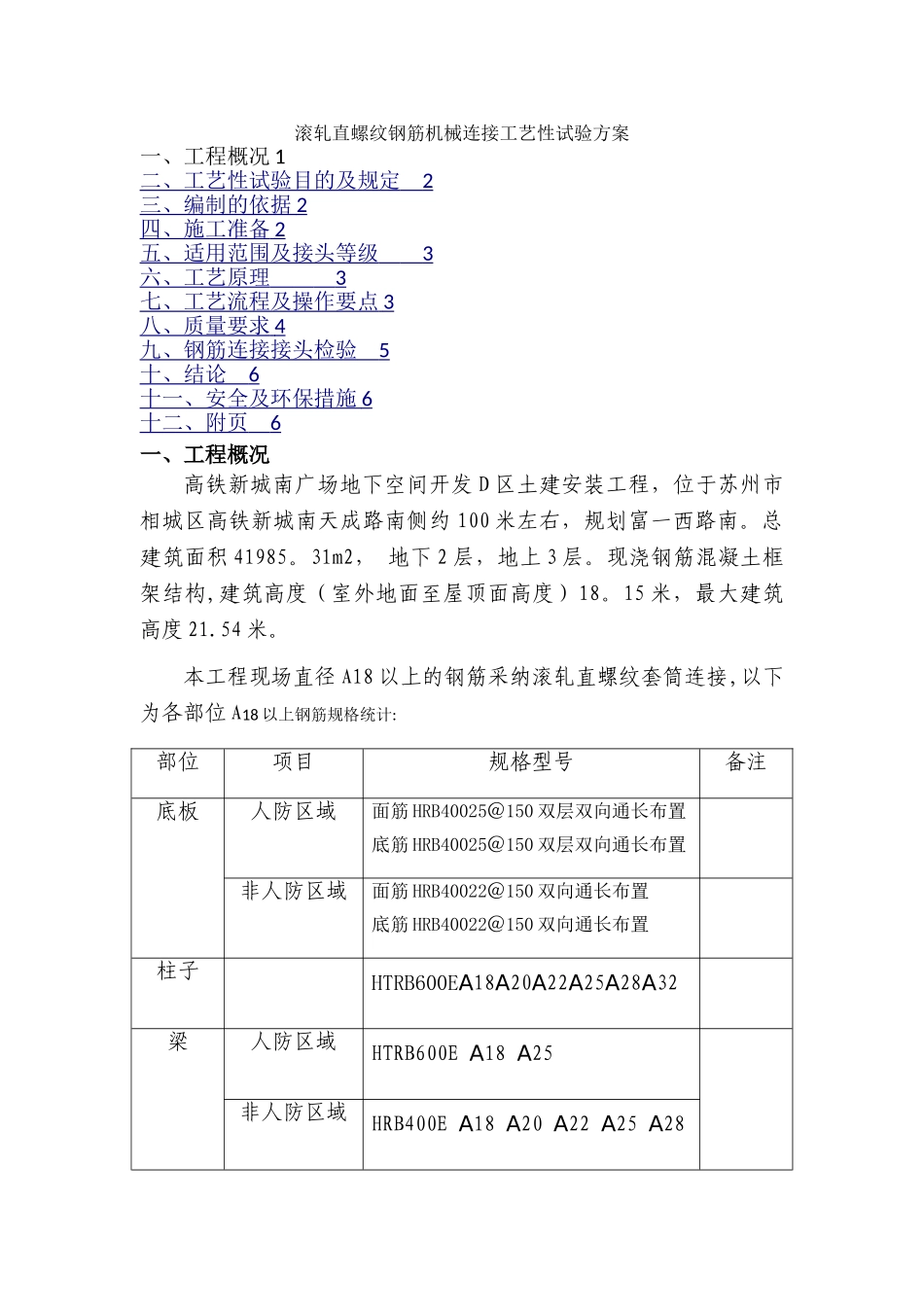

滚轧直螺纹钢筋机械连接工艺性试验方案一、工程概况 1二、工艺性试验目的及规定 2 三、编制的依据 2 四、施工准备 2 五、适用范围及接头等级 3 六、工艺原理 3 七、工艺流程及操作要点 3 八、质量要求 4 九、钢筋连接接头检验 5 十、结论 6 十一、安全及环保措施 6 十二、附页 6 一、工程概况高铁新城南广场地下空间开发 D 区土建安装工程，位于苏州市相城区高铁新城南天成路南侧约 100 米左右，规划富一西路南。总建筑面积 41985。31m2， 地下 2 层，地上 3 层。现浇钢筋混凝土框架结构,建筑高度（室外地面至屋顶面高度）18。15 米，最大建筑高度 21.54 米。本工程现场直径 A18 以上的钢筋采纳滚轧直螺纹套筒连接,以下为各部位 A18 以上钢筋规格统计:部位项目规格型号备注底板人防区域面筋 HRB40025＠150 双层双向通长布置底筋 HRB40025＠150 双层双向通长布置非人防区域面筋 HRB40022＠150 双向通长布置底筋 HRB40022＠150 双向通长布置柱子HTRB600EA18A20A22A25A28A32梁人防区域HTRB600E A18 A25 非人防区域HRB400E A18 A20 A22 A25 A28墙人防区域HTRB600E A18 A20非人防区域HRB400E A18 A20 A22二、工艺性试验目的及规定 通过滚轧直螺纹工艺性试验确定各项参数，确保现场钢筋机械连接的质量。根据 JGJ107—2024 的规定现场工艺检测要求检验单向拉伸残余变形和极限抗拉强度。 接头工艺检验应针对不同钢筋生产厂的钢筋进行，施工过程中更换钢筋生产厂或接头技术提供单位时,应补充进行工艺检验。工艺检验应符合下列规定:1、各种类型和型式接头都应进行工艺检验，检验项目包括单向拉伸极限抗拉强度和残余变形；2、每种规格钢筋接头试件不应少于 3 根；3、接头试件测量残余变形后可继续进行极限抗拉强度试验，并按 JGJ107—2024 表 A.1。3 中单向拉伸加载制度进行试验；4、每根试件极限抗拉强度和 3 根接头试件残余变形的平均值均应符合 JGJ107-2024 表 3。0.5 和表 3。0。7 的规定；5、工艺检验不合格时，应进行工艺参数调整,合格后方可按最终确认的工艺参数进行接头批量加工。三、编制的依据1、《南广场地下空间开发 D 区工程》施工组织设计. 2、《钢筋机械连接技术规程》JGJ107-2024。3、《滚轧直螺纹钢筋连接接头》JGJ163-2024. 4、《热处理带肋高强钢筋混凝土结构技术规程》DGJ32/TJ202-20245、设计、业主、监理、质监站等相关单位的要求。 四、施工准备...
