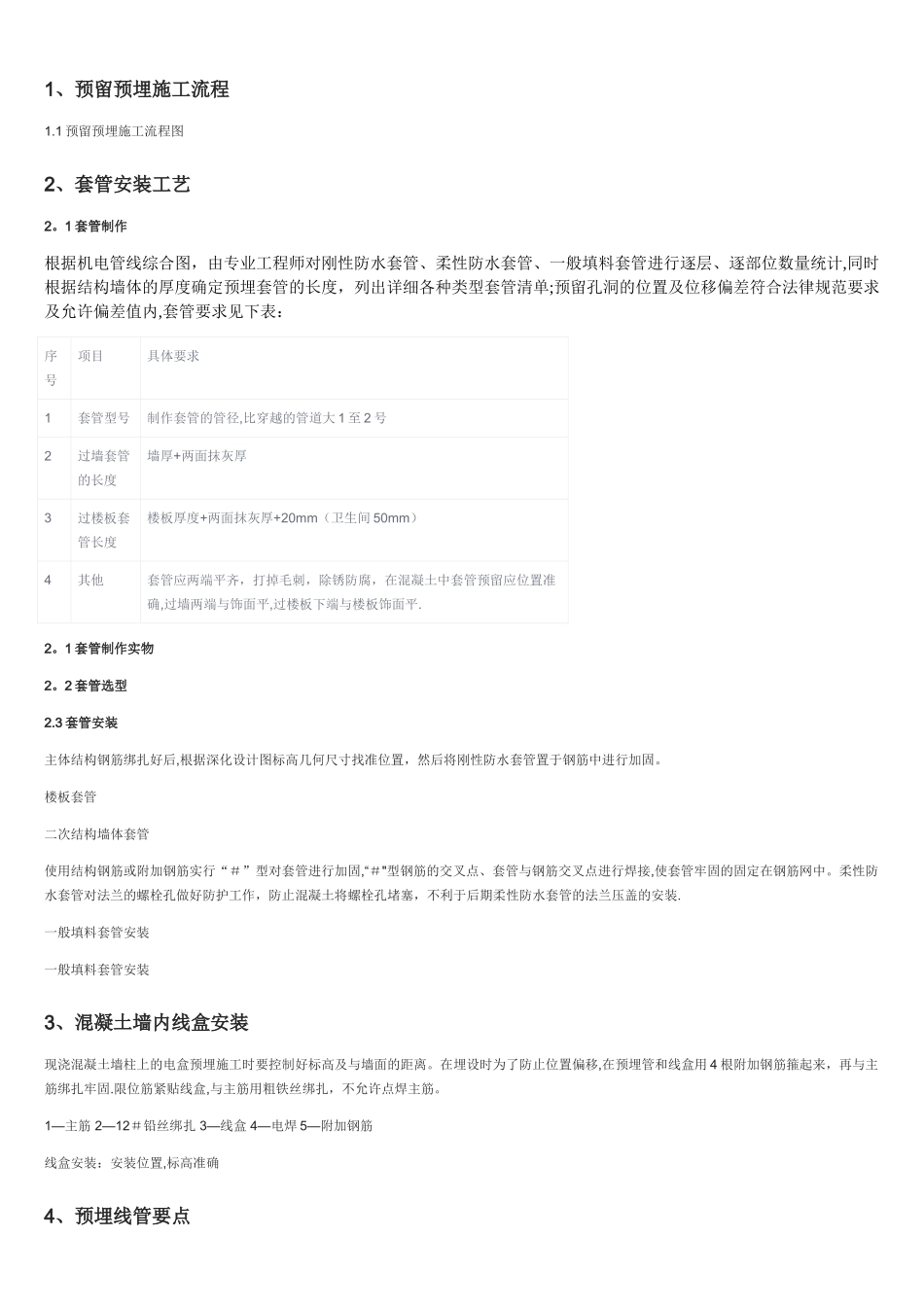

1、预留预埋施工流程1.1 预留预埋施工流程图2、套管安装工艺2。1 套管制作根据机电管线综合图，由专业工程师对刚性防水套管、柔性防水套管、一般填料套管进行逐层、逐部位数量统计,同时根据结构墙体的厚度确定预埋套管的长度，列出详细各种类型套管清单;预留孔洞的位置及位移偏差符合法律规范要求及允许偏差值内,套管要求见下表：序号项目具体要求1套管型号制作套管的管径,比穿越的管道大 1 至 2 号2过墙套管的长度墙厚+两面抹灰厚3过楼板套管长度楼板厚度+两面抹灰厚+20mm（卫生间 50mm）4其他套管应两端平齐，打掉毛刺，除锈防腐，在混凝土中套管预留应位置准确,过墙两端与饰面平,过楼板下端与楼板饰面平.2。1 套管制作实物2。2 套管选型2.3 套管安装主体结构钢筋绑扎好后,根据深化设计图标高几何尺寸找准位置，然后将刚性防水套管置于钢筋中进行加固。楼板套管二次结构墙体套管使用结构钢筋或附加钢筋实行“＃”型对套管进行加固,“＃"型钢筋的交叉点、套管与钢筋交叉点进行焊接,使套管牢固的固定在钢筋网中。柔性防水套管对法兰的螺栓孔做好防护工作，防止混凝土将螺栓孔堵塞，不利于后期柔性防水套管的法兰压盖的安装.一般填料套管安装一般填料套管安装3、混凝土墙内线盒安装现浇混凝土墙柱上的电盒预埋施工时要控制好标高及与墙面的距离。在埋设时为了防止位置偏移,在预埋管和线盒用 4 根附加钢筋箍起来，再与主筋绑扎牢固.限位筋紧贴线盒,与主筋用粗铁丝绑扎，不允许点焊主筋。1—主筋 2—12＃铅丝绑扎 3—线盒 4—电焊 5—附加钢筋线盒安装：安装位置,标高准确4、预埋线管要点4。1 预埋线管安装要点A、管线的排列不能紧靠在一起，至少间隙不小于 20mm 以上，管道交叉不能重叠三层或以上，避开影响楼板面标高。PVC 线管敷设线路必须走最短路径，不能饶管.B、直线管每隔 1m 用扎丝固定绑扎一处,线盒、灯头盒接头处左右 50mm 固定绑扎。C、PVC 线管管口由下往上预留的长度控制在 80mm 以内,方便以后做成品保护，管口由上往下预留的长度应控制在 100mm 以内，避开以后砌体施工弯断线管，二次配管时无法接驳。D、线管在墙体中间最大管径不宜超过 50mm，在楼板中不宜超过 25mm，线管与建筑物、构筑物表面距离不应小于 15mm，线管转角角度应大于 90 度.4。2 预埋线管安装实物线管安装线管安装法律规范，绑扎牢固PVC 线管安装线管敷设间距法律规范，绑扎牢固线盒及外露管成品保护到位线管安装镀锌管管暗敷横平...
