机电安装施工组织设计

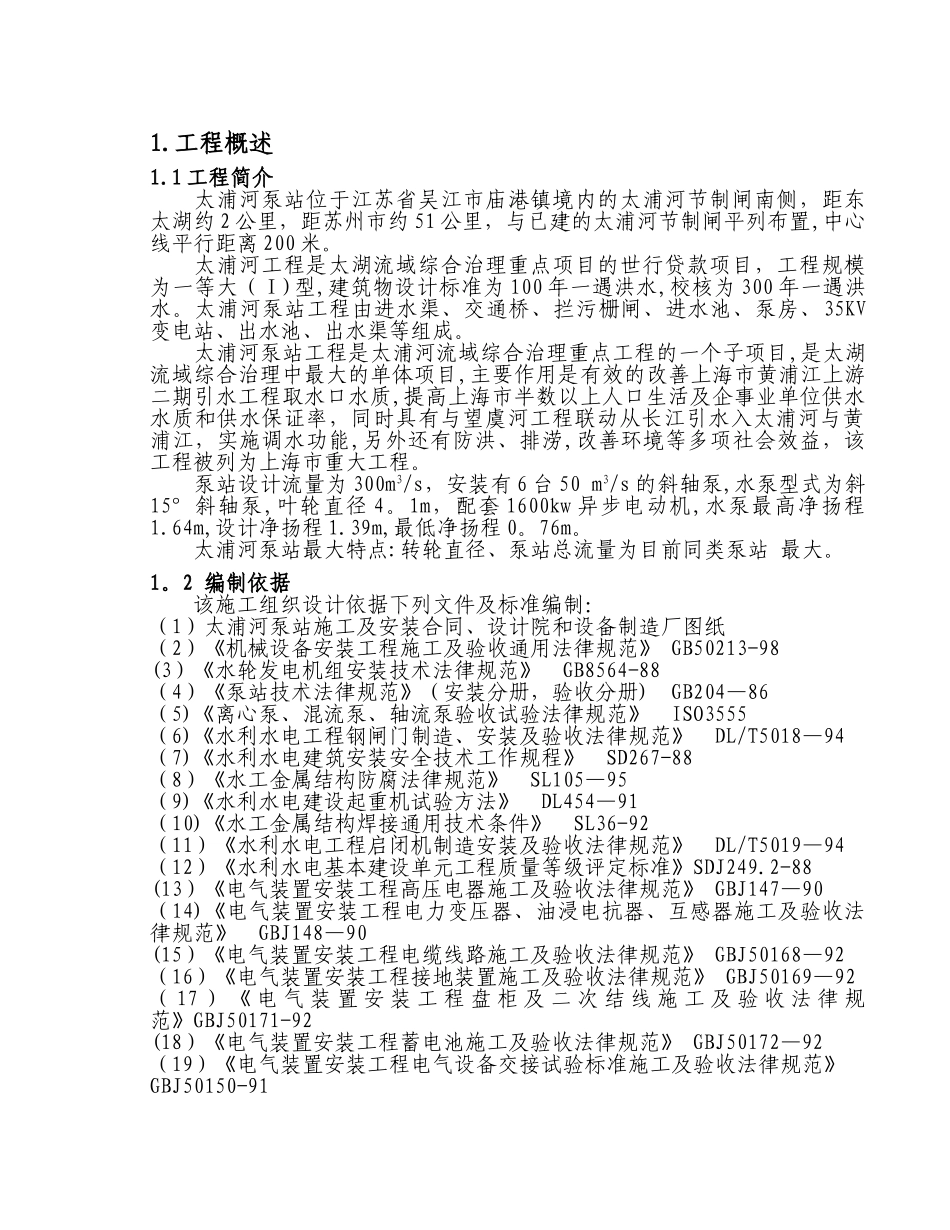

1.工程概述1.1 工程简介太浦河泵站位于江苏省吴江市庙港镇境内的太浦河节制闸南侧，距东太湖约 2 公里，距苏州市约 51 公里，与已建的太浦河节制闸平列布置,中心线平行距离 200 米。太浦河工程是太湖流域综合治理重点项目的世行贷款项目，工程规模为一等大（Ⅰ)型,建筑物设计标准为 100 年一遇洪水,校核为 300 年一遇洪水。太浦河泵站工程由进水渠、交通桥、拦污栅闸、进水池、泵房、35KV变电站、出水池、出水渠等组成。太浦河泵站工程是太浦河流域综合治理重点工程的一个子项目,是太湖流域综合治理中最大的单体项目,主要作用是有效的改善上海市黄浦江上游二期引水工程取水口水质,提高上海市半数以上人口生活及企事业单位供水水质和供水保证率，同时具有与望虞河工程联动从长江引水入太浦河与黄浦江，实施调水功能,另外还有防洪、排涝,改善环境等多项社会效益，该工程被列为上海市重大工程。泵站设计流量为 300m3/s，安装有 6 台 50 m3/s 的斜轴泵,水泵型式为斜15°斜轴泵,叶轮直径 4。1m，配套 1600kw 异步电动机,水泵最高净扬程1.64m,设计净扬程 1.39m,最低净扬程 0。76m。太浦河泵站最大特点:转轮直径、泵站总流量为目前同类泵站 最大。1。2 编制依据 该施工组织设计依据下列文件及标准编制：（1）太浦河泵站施工及安装合同、设计院和设备制造厂图纸（2）《机械设备安装工程施工及验收通用法律规范》 GB50213-98(3）《水轮发电机组安装技术法律规范》 GB8564-88（4）《泵站技术法律规范》（安装分册，验收分册) GB204—86（5)《离心泵、混流泵、轴流泵验收试验法律规范》 ISO3555（6)《水利水电工程钢闸门制造、安装及验收法律规范》 DL/T5018—94（7)《水利水电建筑安装安全技术工作规程》 SD267-88（8）《水工金属结构防腐法律规范》 SL105—95（9)《水利水电建设起重机试验方法》 DL454—91（10)《水工金属结构焊接通用技术条件》 SL36-92（11）《水利水电工程启闭机制造安装及验收法律规范》 DL/T5019—94（12）《水利水电基本建设单元工程质量等级评定标准》SDJ249.2-88(13）《电气装置安装工程高压电器施工及验收法律规范》 GBJ147—90（14)《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》 GBJ148—90(15）《电气装置安装工程电缆线路施工及验收法律规范》 GBJ50168—92（16）《电气装置安装工程接地装置施工及验收法律规范》 GBJ50169—92（ 17 ） 《 电 气 装 置...
