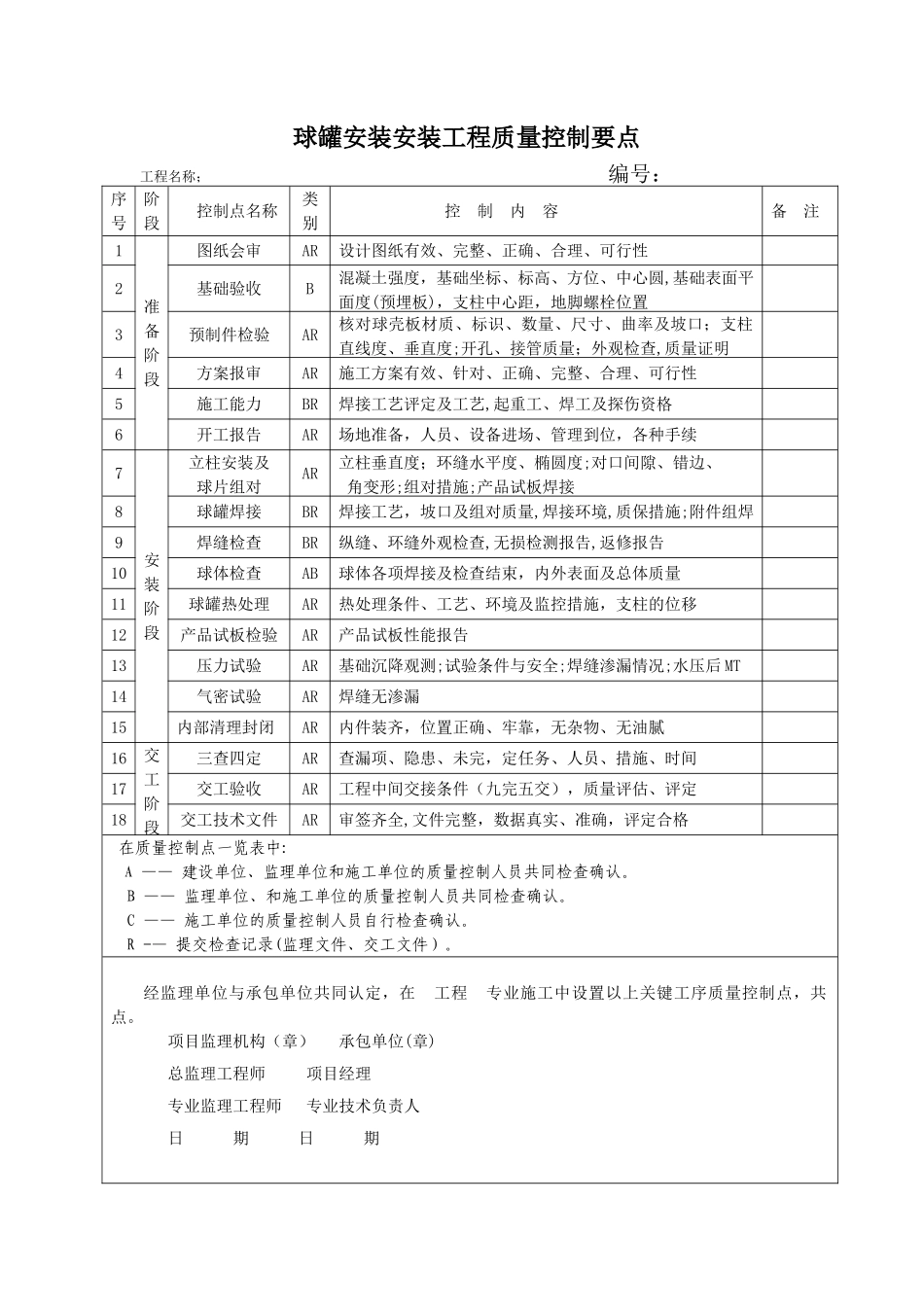

球罐安装安装工程质量控制要点工程名称； 编号： 序号阶段控制点名称类别控 制 内 容备 注1准备阶段图纸会审AR设计图纸有效、完整、正确、合理、可行性2基础验收B混凝土强度，基础坐标、标高、方位、中心圆,基础表面平面度(预埋板)，支柱中心距，地脚螺栓位置3预制件检验AR核对球壳板材质、标识、数量、尺寸、曲率及坡口；支柱直线度、垂直度;开孔、接管质量；外观检查,质量证明4方案报审AR施工方案有效、针对、正确、完整、合理、可行性5施工能力BR焊接工艺评定及工艺,起重工、焊工及探伤资格6开工报告AR场地准备，人员、设备进场、管理到位，各种手续7安装阶段立柱安装及球片组对AR立柱垂直度；环缝水平度、椭圆度;对口间隙、错边、角变形;组对措施;产品试板焊接8球罐焊接BR焊接工艺，坡口及组对质量,焊接环境,质保措施;附件组焊9焊缝检查BR纵缝、环缝外观检查,无损检测报告,返修报告10球体检查AB球体各项焊接及检查结束，内外表面及总体质量11球罐热处理AR热处理条件、工艺、环境及监控措施，支柱的位移12产品试板检验AR产品试板性能报告13压力试验AR基础沉降观测;试验条件与安全;焊缝渗漏情况;水压后 MT14气密试验AR焊缝无渗漏15内部清理封闭AR内件装齐，位置正确、牢靠，无杂物、无油腻16交工阶段三查四定AR查漏项、隐患、未完，定任务、人员、措施、时间17交工验收AR工程中间交接条件（九完五交），质量评估、评定18交工技术文件AR审签齐全,文件完整，数据真实、准确，评定合格在质量控制点一览表中:A —— 建设单位、监理单位和施工单位的质量控制人员共同检查确认。 B —— 监理单位、和施工单位的质量控制人员共同检查确认。 C —— 施工单位的质量控制人员自行检查确认。 R -— 提交检查记录(监理文件、交工文件）。经监理单位与承包单位共同认定，在 工程 专业施工中设置以上关键工序质量控制点，共 点。项目监理机构（章） 承包单位(章)总监理工程师 项目经理 专业监理工程师 专业技术负责人日 期 日 期 容器类设备安装工程质量控制要点工程名称； 编号： 序号阶段控制点名称类别控 制 内 容备注1准备阶段图纸会审设计图纸有效、完整、正确、合理、可行性2基础验收混凝土强度,基础坐标、标高、地脚螺栓位置3设备检验开箱核对、外观检查,质量证明，符合设计和规定4方案报审施工方案有效、针对、正确、完整、合理、可行性5开工报审场地准备，人员、设备进场、管理到位，各种手续6安装阶段耐压与气密试...
