机电设备及管道安装施工方案

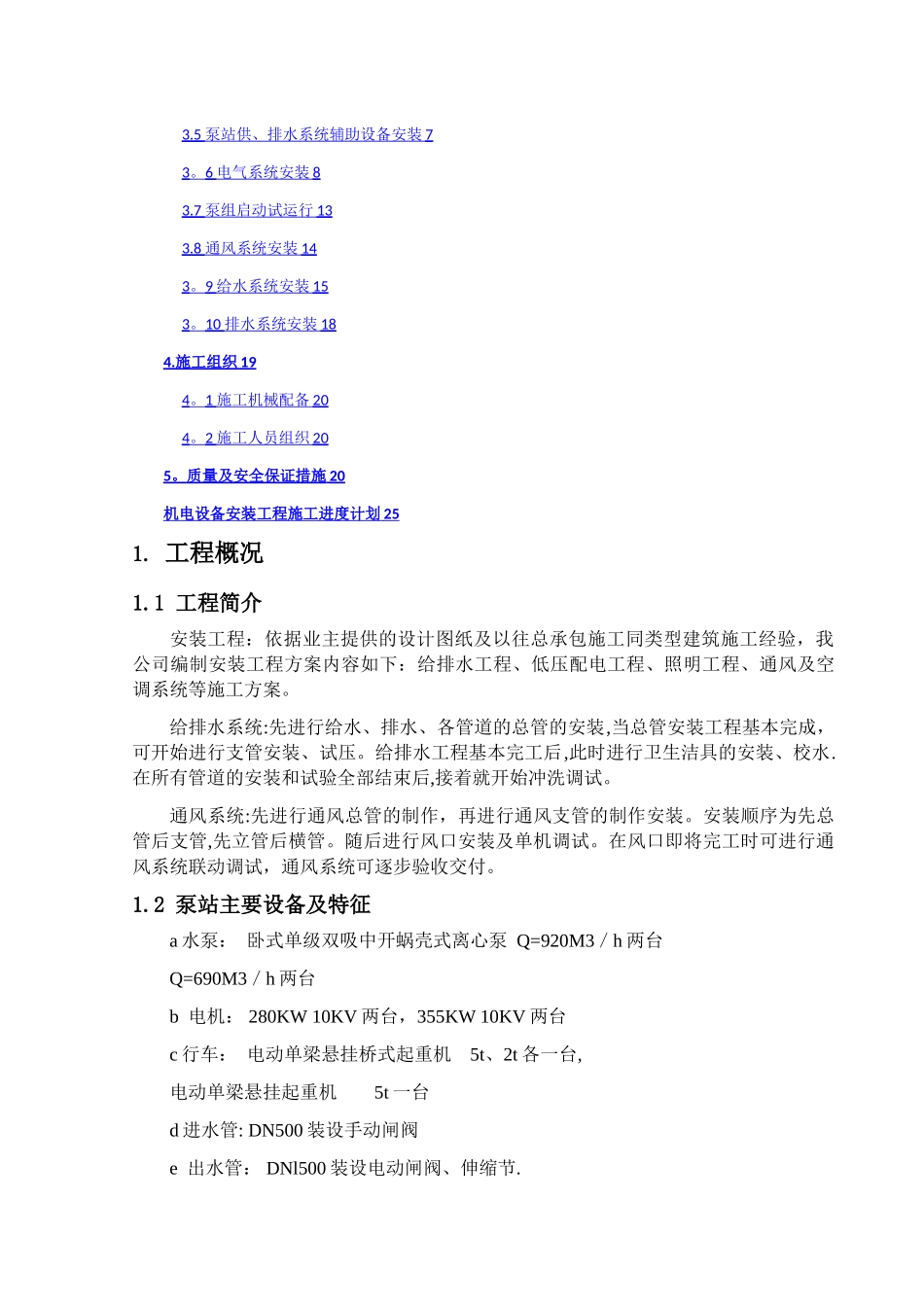

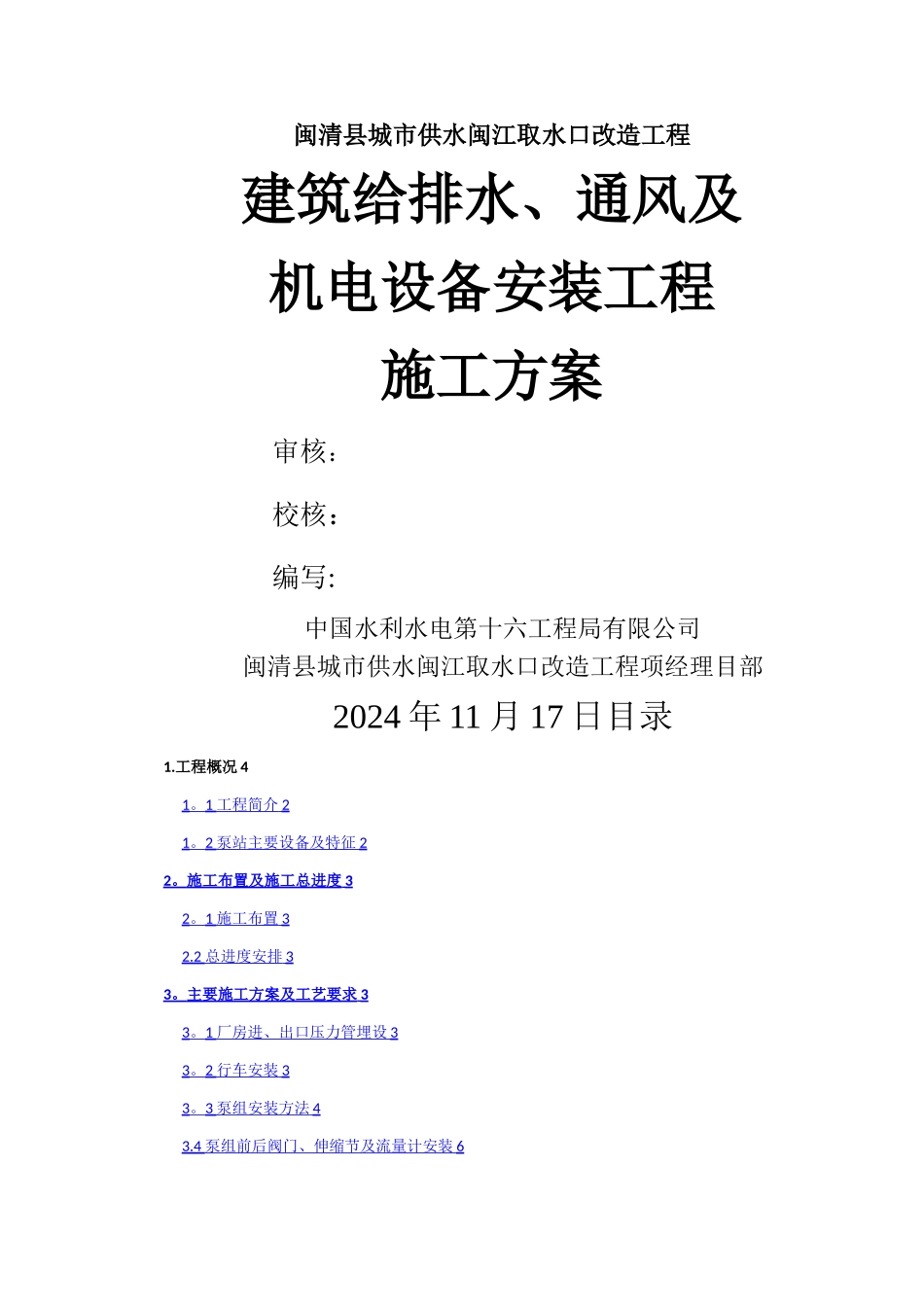

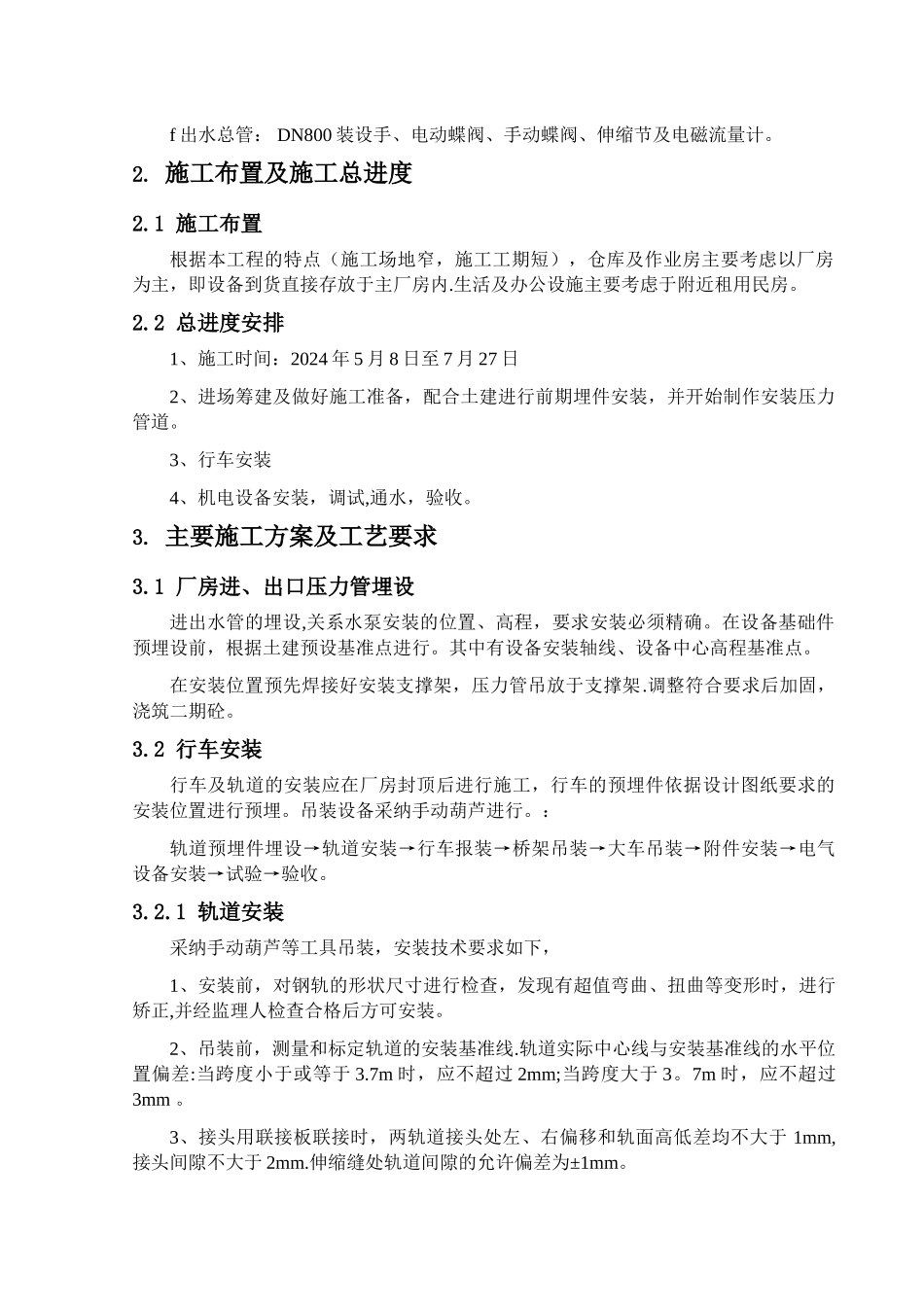

闽清县城市供水闽江取水口改造工程建筑给排水、通风及机电设备安装工程施工方案审核：校核：编写:中国水利水电第十六工程局有限公司闽清县城市供水闽江取水口改造工程项经理目部2024 年 11 月 17 日目录1.工程概况 41 。 1 工程简介 2 1 。 2 泵站主要设备及特征 2 2 。 施工布置及施工总进度 3 2 。 1 施工布置 3 2.2 总进度安排 3 3 。 主要施工方案及工艺要求 3 3 。 1 厂房进、出口压力管埋设 3 3 。 2 行车安装 3 3 。 3 泵组安装方法 4 3.4 泵组前后阀门、伸缩节及流量计安装 6 3.5 泵站供、排水系统辅助设备安装 7 3 。 6 电气系统安装 8 3.7 泵组启动试运行 13 3.8 通风系统安装 14 3 。 9 给水系统安装 15 3 。 10 排水系统安装 18 4. 施工组织 19 4 。 1 施工机械配备 20 4 。 2 施工人员组织 20 5 。 质量及安全保证措施 20 机电设备安装工程施工进度计划 25 1. 工程概况1.1 工程简介安装工程：依据业主提供的设计图纸及以往总承包施工同类型建筑施工经验，我公司编制安装工程方案内容如下：给排水工程、低压配电工程、照明工程、通风及空调系统等施工方案。给排水系统:先进行给水、排水、各管道的总管的安装,当总管安装工程基本完成，可开始进行支管安装、试压。给排水工程基本完工后,此时进行卫生洁具的安装、校水.在所有管道的安装和试验全部结束后,接着就开始冲洗调试。通风系统:先进行通风总管的制作，再进行通风支管的制作安装。安装顺序为先总管后支管,先立管后横管。随后进行风口安装及单机调试。在风口即将完工时可进行通风系统联动调试，通风系统可逐步验收交付。1.2 泵站主要设备及特征a 水泵： 卧式单级双吸中开蜗壳式离心泵 Q=920M3／h 两台Q=690M3／h 两台 b 电机： 280KW 10KV 两台，355KW 10KV 两台c 行车： 电动单梁悬挂桥式起重机 5t、2t 各一台,电动单梁悬挂起重机 5t 一台 d 进水管: DN500 装设手动闸阀e 出水管： DNl500 装设电动闸阀、伸缩节.f 出水总管： DN800 装设手、电动蝶阀、手动蝶阀、伸缩节及电磁流量计。2. 施工布置及施工总进度2.1 施工布置根据本工程的特点（施工场地窄，施工工期短），仓库及作业房主要考虑以厂房为主，即设备到货直接存放于主厂房内.生活及办公设施主要考虑于附近租用民房。2.2 总进度安排1、施工时间：2024 年 5 月 8 日至 7 月 27 ...
