李峰隧道出口二衬质量检测报告

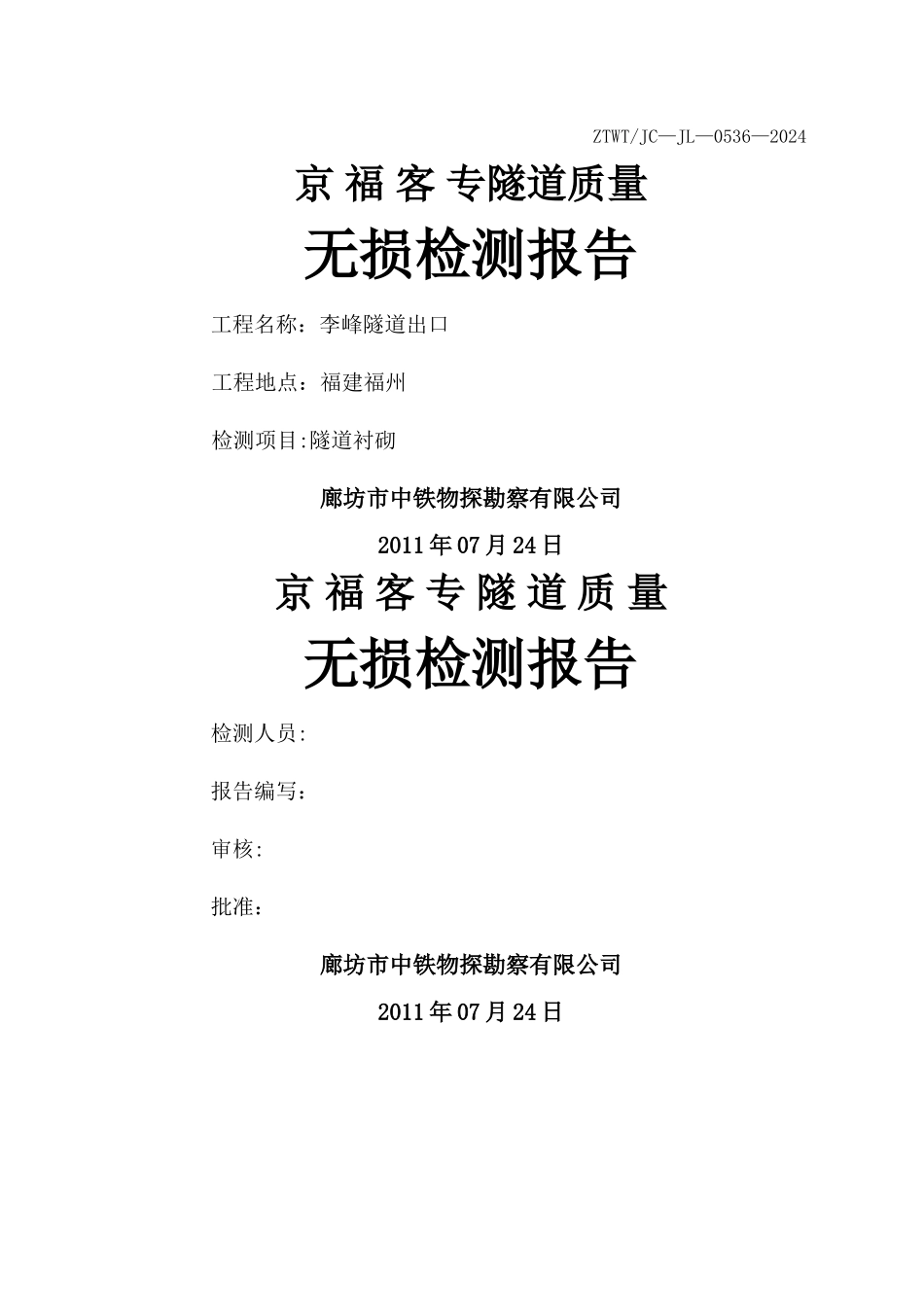

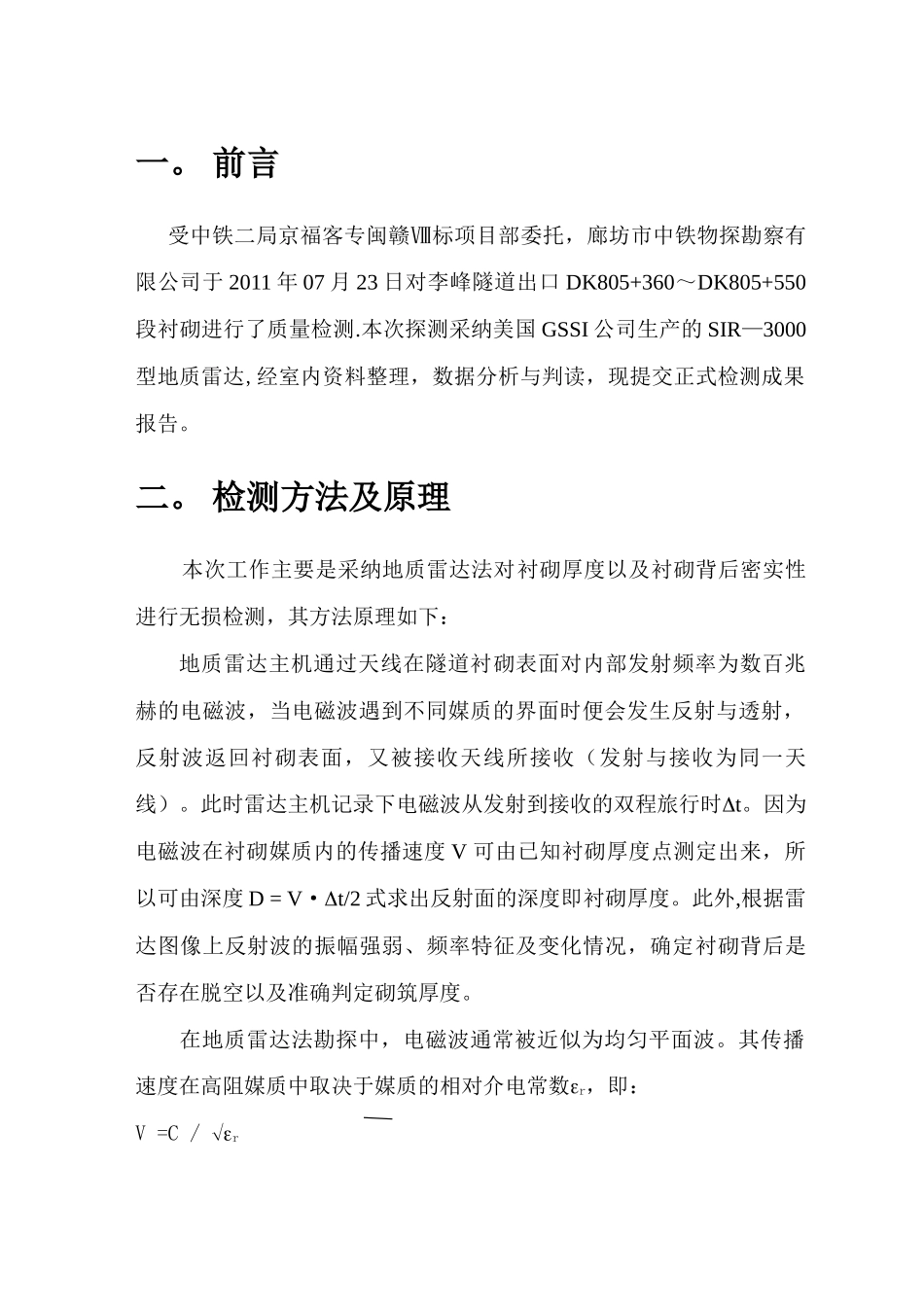

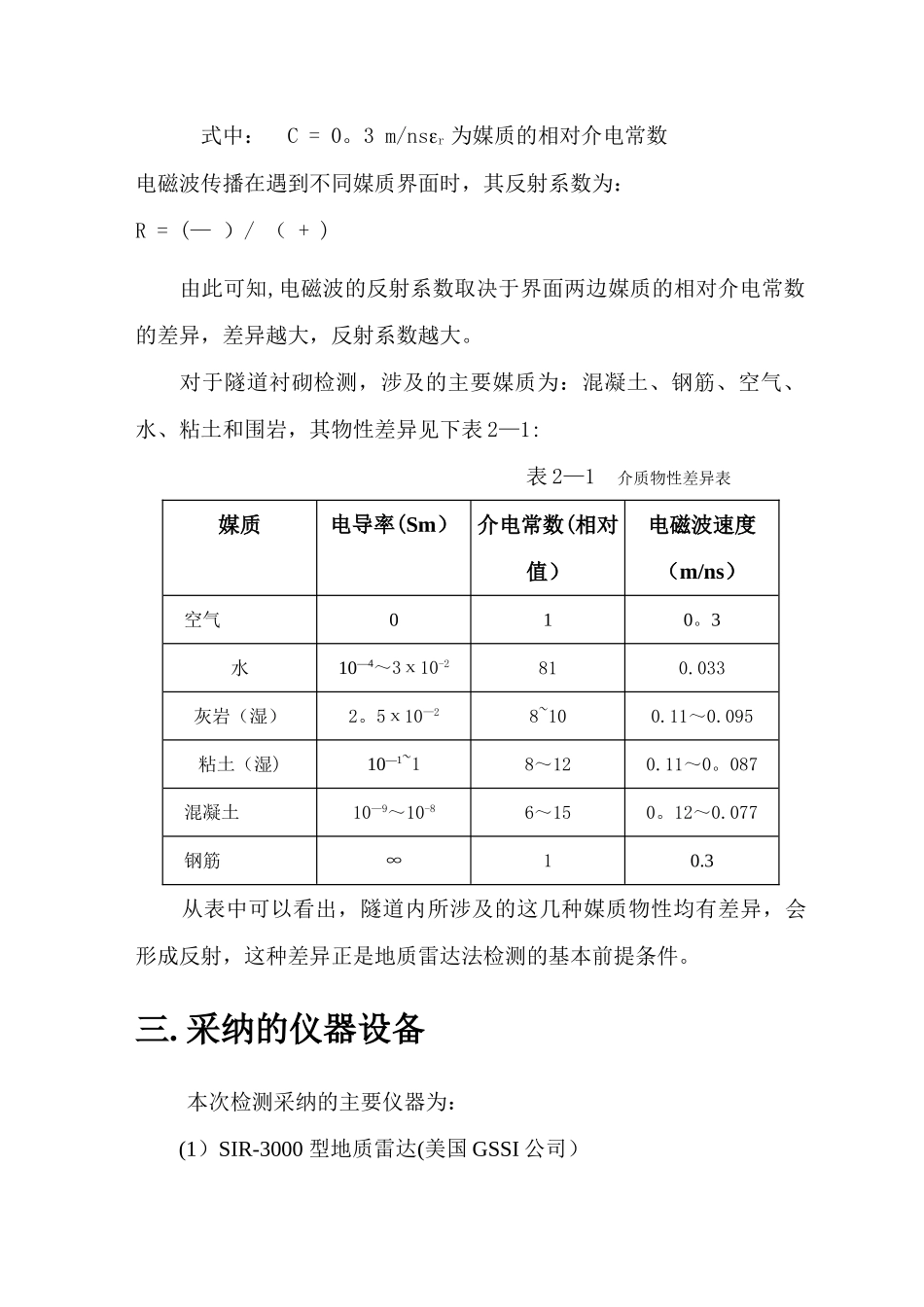

ZTWT/JC—JL—0536—2024京 福 客 专隧道质量无损检测报告工程名称：李峰隧道出口 工程地点：福建福州 检测项目:隧道衬砌廊坊市中铁物探勘察有限公司2011 年 07 月 24 日京 福 客 专 隧 道 质 量无损检测报告检测人员:报告编写：审核:批准：廊坊市中铁物探勘察有限公司2011 年 07 月 24 日一。 前言受中铁二局京福客专闽赣Ⅷ标项目部委托，廊坊市中铁物探勘察有限公司于 2011 年 07 月 23 日对李峰隧道出口 DK805+360～DK805+550段衬砌进行了质量检测.本次探测采纳美国 GSSI 公司生产的 SIR—3000型地质雷达,经室内资料整理，数据分析与判读，现提交正式检测成果报告。二。 检测方法及原理 本次工作主要是采纳地质雷达法对衬砌厚度以及衬砌背后密实性进行无损检测，其方法原理如下：地质雷达主机通过天线在隧道衬砌表面对内部发射频率为数百兆赫的电磁波，当电磁波遇到不同媒质的界面时便会发生反射与透射，反射波返回衬砌表面，又被接收天线所接收（发射与接收为同一天线）。此时雷达主机记录下电磁波从发射到接收的双程旅行时t。因为电磁波在衬砌媒质内的传播速度 V 可由已知衬砌厚度点测定出来，所以可由深度 D = V·t/2 式求出反射面的深度即衬砌厚度。此外,根据雷达图像上反射波的振幅强弱、频率特征及变化情况，确定衬砌背后是否存在脱空以及准确判定砌筑厚度。在地质雷达法勘探中，电磁波通常被近似为均匀平面波。其传播速度在高阻媒质中取决于媒质的相对介电常数r，即：V =C / r式中： C = 0。3 m/nsr 为媒质的相对介电常数电磁波传播在遇到不同媒质界面时，其反射系数为：R = (— ）/ （ + )由此可知,电磁波的反射系数取决于界面两边媒质的相对介电常数的差异，差异越大，反射系数越大。对于隧道衬砌检测，涉及的主要媒质为：混凝土、钢筋、空气、水、粘土和围岩，其物性差异见下表 2—1: 表 2—1 介质物性差异表媒质电导率(Sm）介电常数(相对值）电磁波速度（m/ns）空气010。3 水10—4～3х10-2810.033灰岩（湿）2。5х10—28~100.11～0.095粘土（湿)10—1~18～120.11～0。087混凝土10—9～10-86～150。12～0.077钢筋∞10.3从表中可以看出，隧道内所涉及的这几种媒质物性均有差异，会形成反射，这种差异正是地质雷达法检测的基本前提条件。三. 采纳的仪器设备本次检测采纳的主要仪器为：(1）SIR-3000 型地质雷达(美国 GSSI 公司）（2）400MHz 收发单置式...
