2025年航空摄影测量知识点

2025年航空摄影测量知识点_第1页
1/13
2025年航空摄影测量知识点_第2页
2/13
2025年航空摄影测量知识点_第3页
3/13

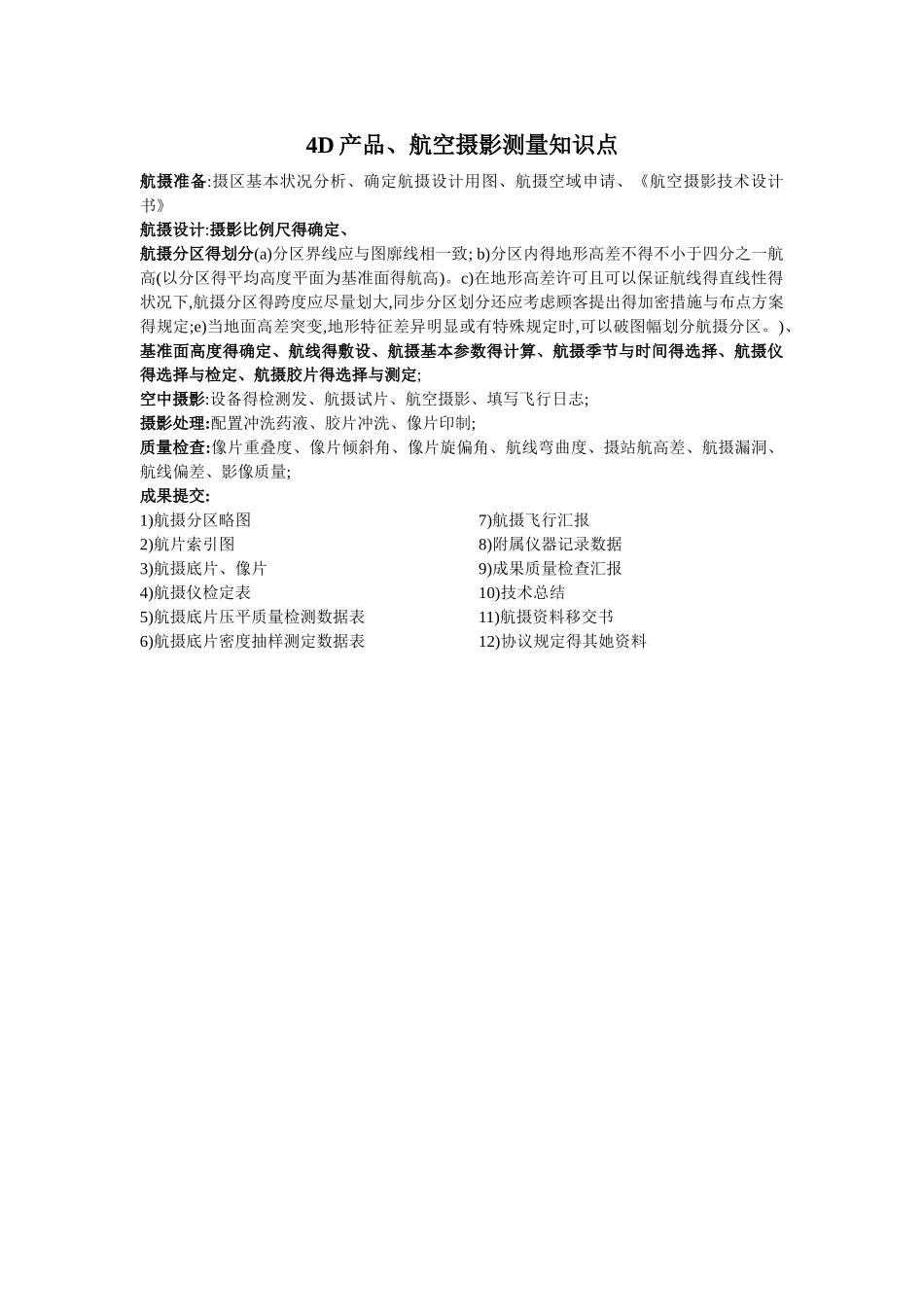

4D 产品、航空摄影测量知识点航摄准备:摄区基本状况分析、确定航摄设计用图、航摄空域申请、《航空摄影技术设计书》航摄设计:摄影比例尺得确定、航摄分区得划分(a)分区界线应与图廓线相一致; b)分区内得地形高差不得不小于四分之一航高(以分区得平均高度平面为基准面得航高)。c)在地形高差许可且可以保证航线得直线性得状况下,航摄分区得跨度应尽量划大,同步分区划分还应考虑顾客提出得加密措施与布点方案得规定;e)当地面高差突变,地形特征差异明显或有特殊规定时,可以破图幅划分航摄分区。)、基准面高度得确定、航线得敷设、航摄基本参数得计算、航摄季节与时间得选择、航摄仪得选择与检定、航摄胶片得选择与测定;空中摄影:设备得检测发、航摄试片、航空摄影、填写飞行日志;摄影处理:配置冲洗药液、胶片冲洗、像片印制;质量检查:像片重叠度、像片倾斜角、像片旋偏角、航线弯曲度、摄站航高差、航摄漏洞、航线偏差、影像质量;成果提交:1)航摄分区略图2)航片索引图3)航摄底片、像片4)航摄仪检定表5)航摄底片压平质量检测数据表6)航摄底片密度抽样测定数据表7)航摄飞行汇报8)附属仪器记录数据9)成果质量检查汇报10)技术总结11)航摄资料移交书12)协议规定得其她资料摄影测量得重要任务之一:把地面按中心投影规律获获得摄影比例尺航摄像片转换成以测图比例尺表达得正射投影地形图解析空中三角测量案例空中三角测量得精度指标重要指定向误差与控制点残差:框标坐标残差绝对值一般不不小于 0、010mm,最大不超过 0、015mm。扫描数字化航摄影像连接点上下视差中误差为 0、01mm(1/2 像素),数码航摄仪获获得影像连接点上下视差中误差为 1/3 像素。1、资料准备:像片索引图、 数字/数字化航摄影像、 航摄仪检定书、 飞行记录资料、 区内既有小比例尺地形图、 区域网像控点刺点片、 区域网像控点联测成果。2、像控点得转刺:航摄像片上平面点与平高点得刺孔偏离误差,不得不小于像片上得 0、1 毫米,高程点如选在明显目的点上,则规定相似,像控点得刺孔要小,刺孔直径最大不得超过 0、 2 毫米3、像控点得选点观测:像片控制点得一般应满足下列条件: a)像片控制点得目的影像应清晰,易于判读;目的条件与其她像片条件矛盾时应着重考虑目的条件;b)布设得控制点应能公用;c)控制点距像片边缘不应不不小于 1cm (18cm X 18cm 像幅)或 1、 5cm (23cm X23cm),综合法成图得控制点距航向边缘不应不不小于上述规定得 1/2;d 控制点距像片得各类标志应...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

2025年航空摄影测量知识点
