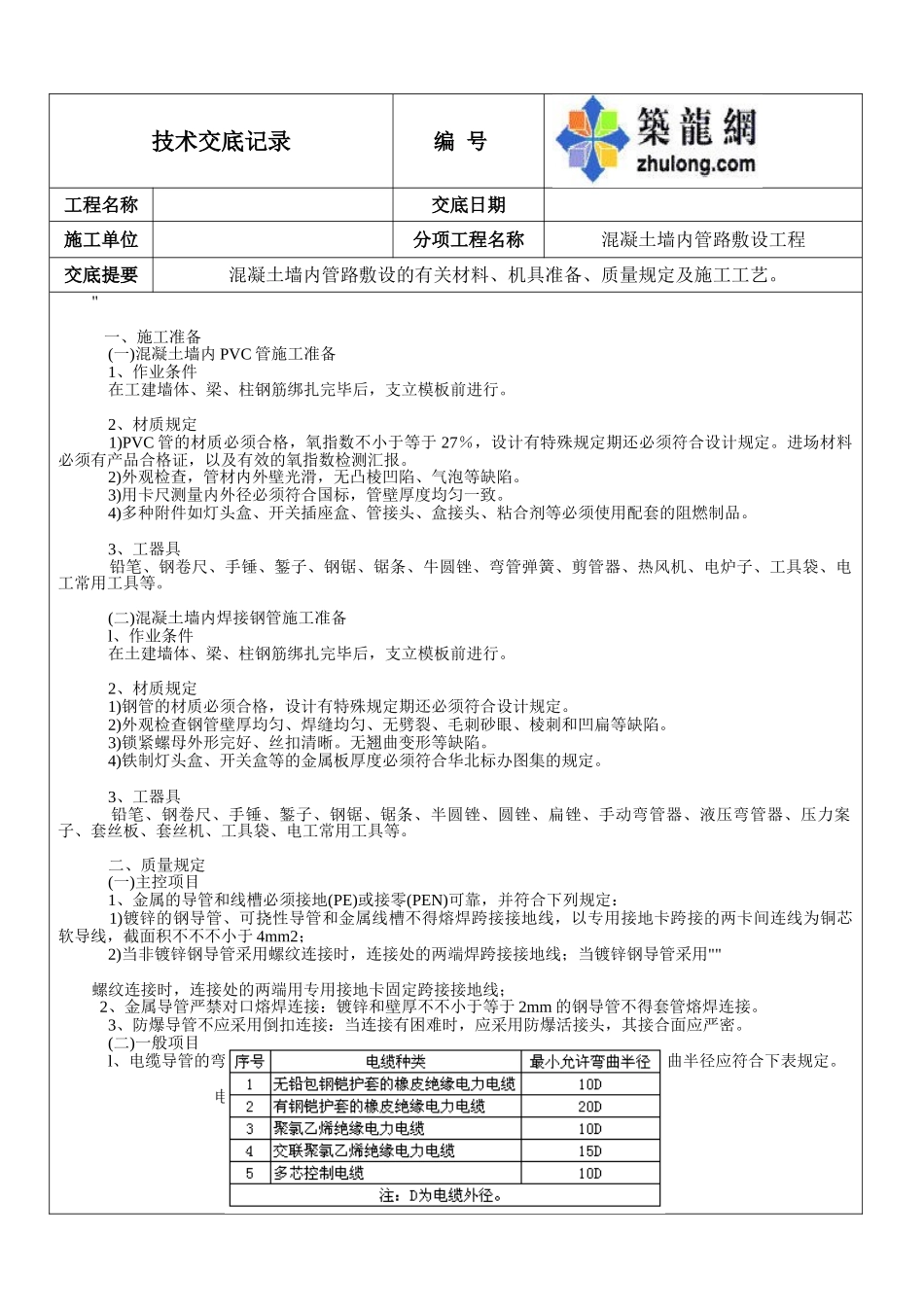

技术交底记录编 号工程名称交底日期施工单位分项工程名称混凝土墙内管路敷设工程交底提要混凝土墙内管路敷设的有关材料、机具准备、质量规定及施工工艺
" 一、施工准备 (一)混凝土墙内 PVC 管施工准备 1、作业条件 在工建墙体、梁、柱钢筋绑扎完毕后，支立模板前进行
2、材质规定 1)PVC 管的材质必须合格，氧指数不小于等于 27％，设计有特殊规定期还必须符合设计规定
进场材料必须有产品合格证，以及有效的氧指数检测汇报
2)外观检查，管材内外壁光滑，无凸棱凹陷、气泡等缺陷
3)用卡尺测量内外径必须符合国标，管壁厚度均匀一致
4)多种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品
3、工器具 铅笔、钢卷尺、手锤、錾子、钢锯、锯条、牛圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等
(二)混凝土墙内焊接钢管施工准备 l、作业条件 在土建墙体、梁、柱钢筋绑扎完毕后，支立模板前进行
2、材质规定 1)钢管的材质必须合格，设计有特殊规定期还必须符合设计规定
2)外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷
3)锁紧螺母外形完好、丝扣清晰
无翘曲变形等缺陷
4)铁制灯头盒、开关盒等的金属板厚度必须符合华北标办图集的规定
3、工器具 铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝板、套丝机、工具袋、电工常用工具等
二、质量规定 (一)主控项目 1、金属的导管和线槽必须接地(PE)或接零(PEN)可靠，并符合下列规定： 1)镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不不不小于 4mm2； 2)当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用""螺纹连接时，连接处的两端用专用接
