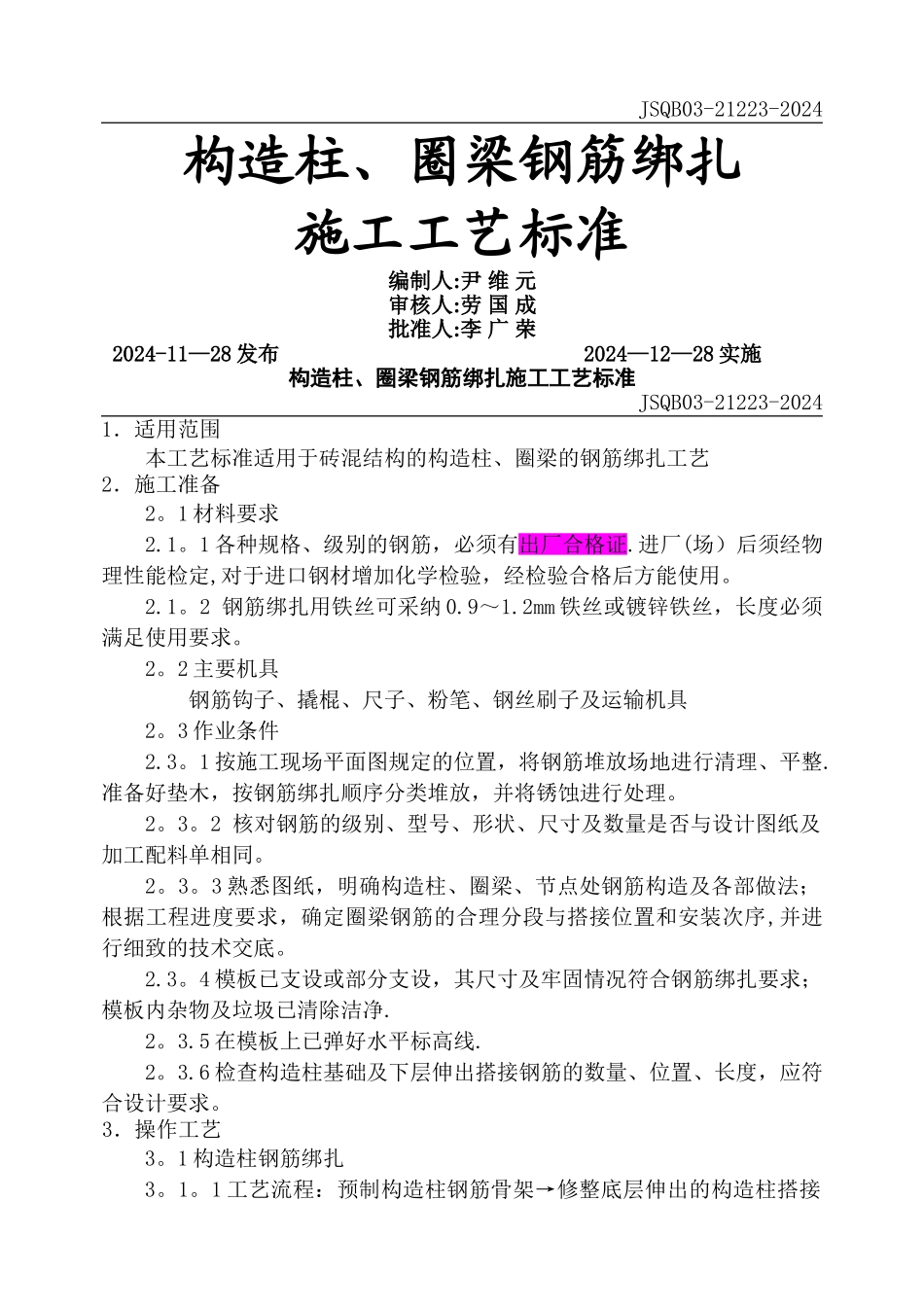

构造柱、圈梁钢筋绑扎施工工艺标准

JSQB03-21223-2024构造柱、圈梁钢筋绑扎施工工艺标准编制人:尹 维 元审核人:劳 国 成批准人:李 广 荣 2024-11—28 发布 2024—12—28 实施构造柱、圈梁钢筋绑扎施工工艺标准JSQB03-21223-20241．适用范围本工艺标准适用于砖混结构的构造柱、圈梁的钢筋绑扎工艺2．施工准备2。1 材料要求2.1。1 各种规格、级别的钢筋，必须有出厂合格证.进厂(场）后须经物理性能检定,对于进口钢材增加化学检验，经检验合格后方能使用。2.1。2 钢筋绑扎用铁丝可采纳 0.9～1.2mm 铁丝或镀锌铁丝，长度必须满足使用要求。2。2 主要机具 钢筋钩子、撬棍、尺子、粉笔、钢丝刷子及运输机具2。3 作业条件2.3。1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整.准备好垫木，按钢筋绑扎顺序分类堆放，并将锈蚀进行处理。2。3。2 核对钢筋的级别、型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。2。3。3 熟悉图纸，明确构造柱、圈梁、节点处钢筋构造及各部做法；根据工程进度要求，确定圈梁钢筋的合理分段与搭接位置和安装次序,并进行细致的技术交底。2.3。4 模板已支设或部分支设，其尺寸及牢固情况符合钢筋绑扎要求；模板内杂物及垃圾已清除洁净.2。3.5 在模板上已弹好水平标高线.2。3.6 检查构造柱基础及下层伸出搭接钢筋的数量、位置、长度，应符合设计要求。3．操作工艺3。1 构造柱钢筋绑扎3。1。1 工艺流程：预制构造柱钢筋骨架→修整底层伸出的构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋3.1。2 一般实行先砌外墙后绑构造柱钢筋，亦可实行预制好的构造柱钢筋骨架，安装后再砌墙体。3.1。3 绑扎时应先将每根柱所有箍筋套在下层伸出的搭接筋上，接长构造柱钢筋,划上箍筋间距，逐个绑扎。注意在箍筋搭接处，要沿受力钢筋方向错开绑扎.3.1。4 构造柱钢筋与圈梁钢筋应绑扎连接，使形成一框架体系,在柱脚JSQB03—21223-2024柱顶与圈梁相交的节点处应适当加密柱的箍筋，加密范围应符合设计要求。3.1.5 为使构造柱钢筋的位置正确，在砌马口时,应沿墙高每 500mm 设两根 Ф6 水平拉结筋,与构造柱钢筋绑扎连接。3。2 圈梁钢筋绑扎3。2.1 工艺流程划钢筋线→放箍筋→穿圈梁受力钢筋→绑扎箍筋3。2.2 圈梁钢筋一般在模板支好后绑扎.先按箍筋间距在模板一侧划好箍筋间距，放箍筋后穿入受力钢筋，与箍筋绑扎。绑扎时箍筋应与受力钢筋垂直，箍筋搭接处沿受力钢筋方向相互错开。3。2.3 圈梁钢筋应交圈绑扎,使成封闭...
