2025年PSCAD的电力系统仿真大作业

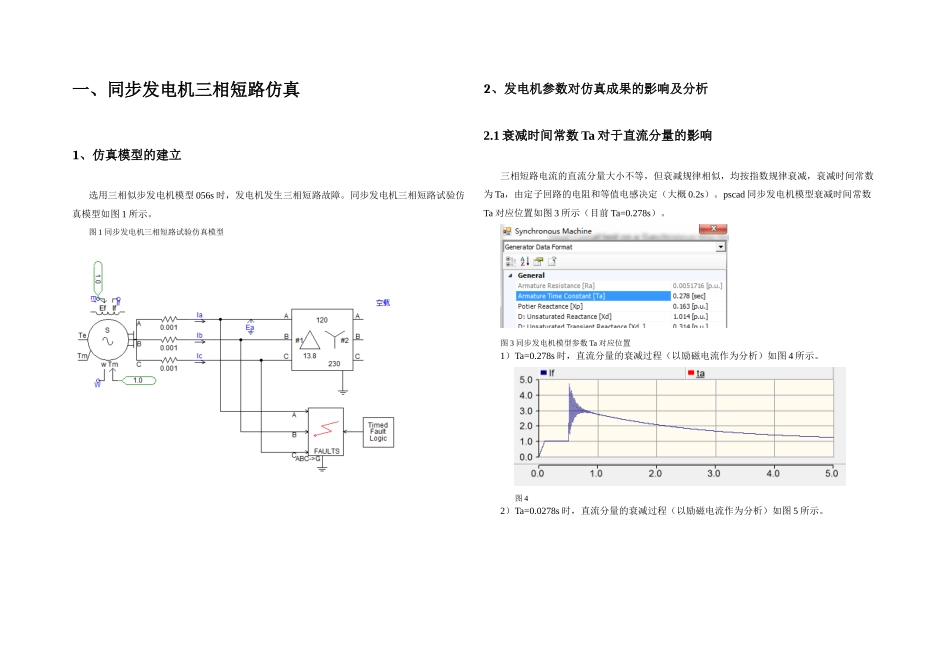

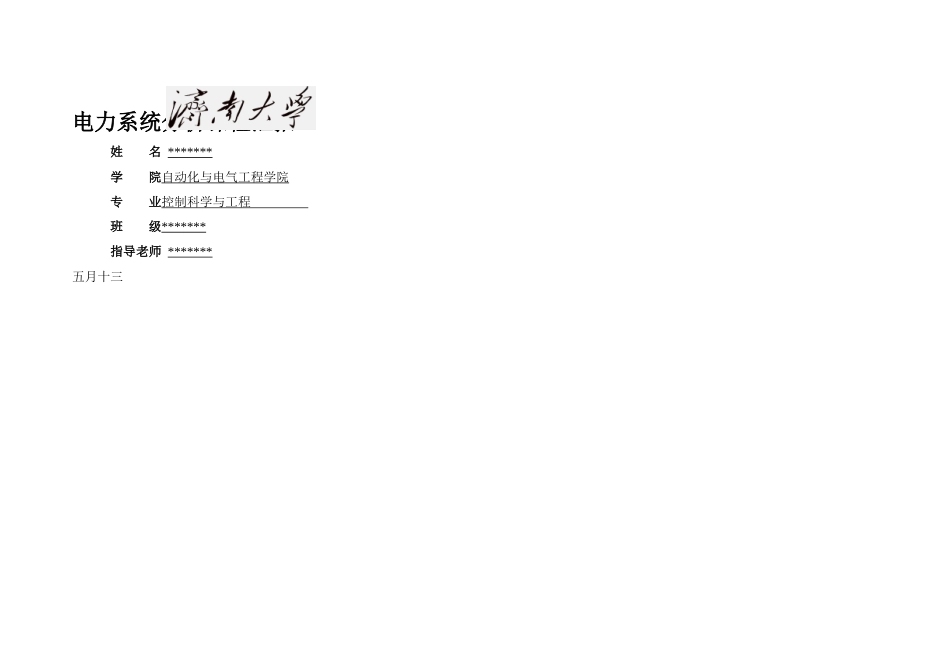

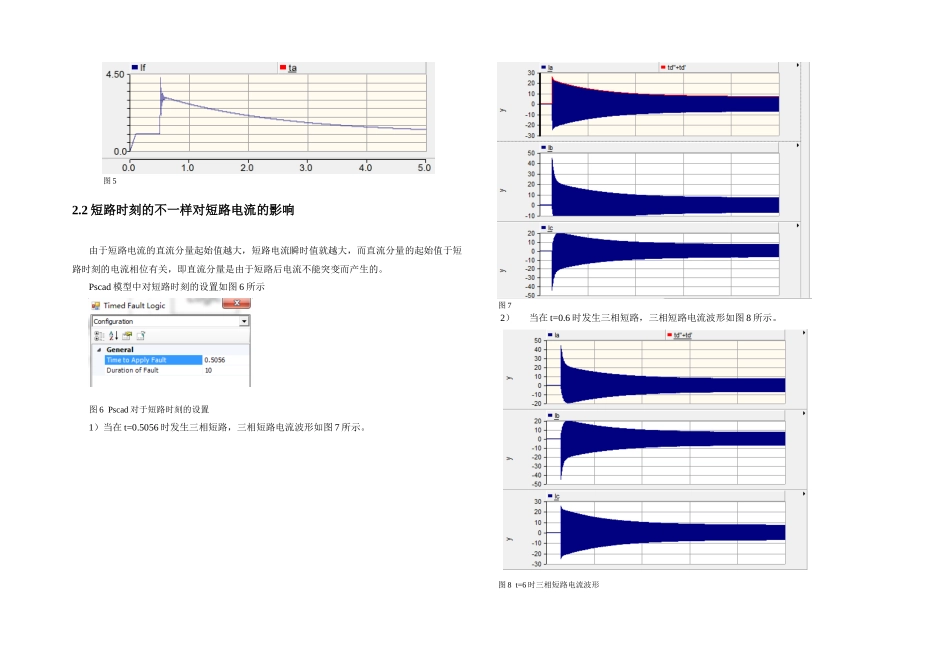

电力系统分析课程汇报姓 名 *******学 院自动化与电气工程学院专 业控制科学与工程 班 级*******指导老师 *******五月十三一、同步发电机三相短路仿真1、仿真模型的建立选用三相似步发电机模型 056s 时，发电机发生三相短路故障。同步发电机三相短路试验仿真模型如图 1 所示。图 1 同步发电机三相短路试验仿真模型2、发电机参数对仿真成果的影响及分析2.1 衰减时间常数 Ta 对于直流分量的影响三相短路电流的直流分量大小不等，但衰减规律相似，均按指数规律衰减，衰减时间常数为 Ta，由定子回路的电阻和等值电感决定（大概 0.2s）。pscad 同步发电机模型衰减时间常数Ta 对应位置如图 3 所示（目前 Ta=0.278s）。图 3 同步发电机模型参数 Ta 对应位置1）Ta=0.278s 时，直流分量的衰减过程（以励磁电流作为分析）如图 4 所示。图 42）Ta=0.0278s 时，直流分量的衰减过程（以励磁电流作为分析）如图 5 所示。图 52.2 短路时刻的不一样对短路电流的影响由于短路电流的直流分量起始值越大，短路电流瞬时值就越大，而直流分量的起始值于短路时刻的电流相位有关，即直流分量是由于短路后电流不能突变而产生的。Pscad 模型中对短路时刻的设置如图 6 所示图 6 Pscad 对于短路时刻的设置1）当在 t=0.5056 时发生三相短路，三相短路电流波形如图 7 所示。图 72）当在 t=0.6 时发生三相短路，三相短路电流波形如图 8 所示。图 8 t=6 时三相短路电流波形2.3Xd、Xd`、Xd``对短路电流的影响1) Xd 的影响Pscad 中对于 Xd 的设置如图 9 所示：图 9 Pscad 对于 D 轴同步电抗 Xd 的设置下面验证不一样 Xd 时 A 相短路电流的稳定值。i.Xd=1.014（标幺制，下同）时，仿真波形如图 10 所示图 10ii.Xd=10 时，仿真波形如图 11 所示图 112）Xd`的影响在 Pscad 中暂态电抗 Xd`的设置如图 13 所示：图 13Pscad 对于暂态电抗 Xd 的设置下面验证不一样 Xd`时 A 相短路电流的暂态过程。i.14 所示：图 14ii.Xd`=1 时 A 相短路电流的波形如图 15 所示：图 15 Xd``=1 时 A 相短路电流波形3）Xd``的影响这里次暂态电抗 Xd``与暂态电抗 Xd`相似，Xd``影响的是短路后的次暂态过程。在 Pscad 中次暂态电抗 Xd``的设置如图 16 所示：图 16Pscad 对于次暂态电抗 Xd``的设置下面验证不一样 Xd``时 A 相短路电流的暂态过程。i.17 所示：图 17 Xd`时 A 相短路电...
