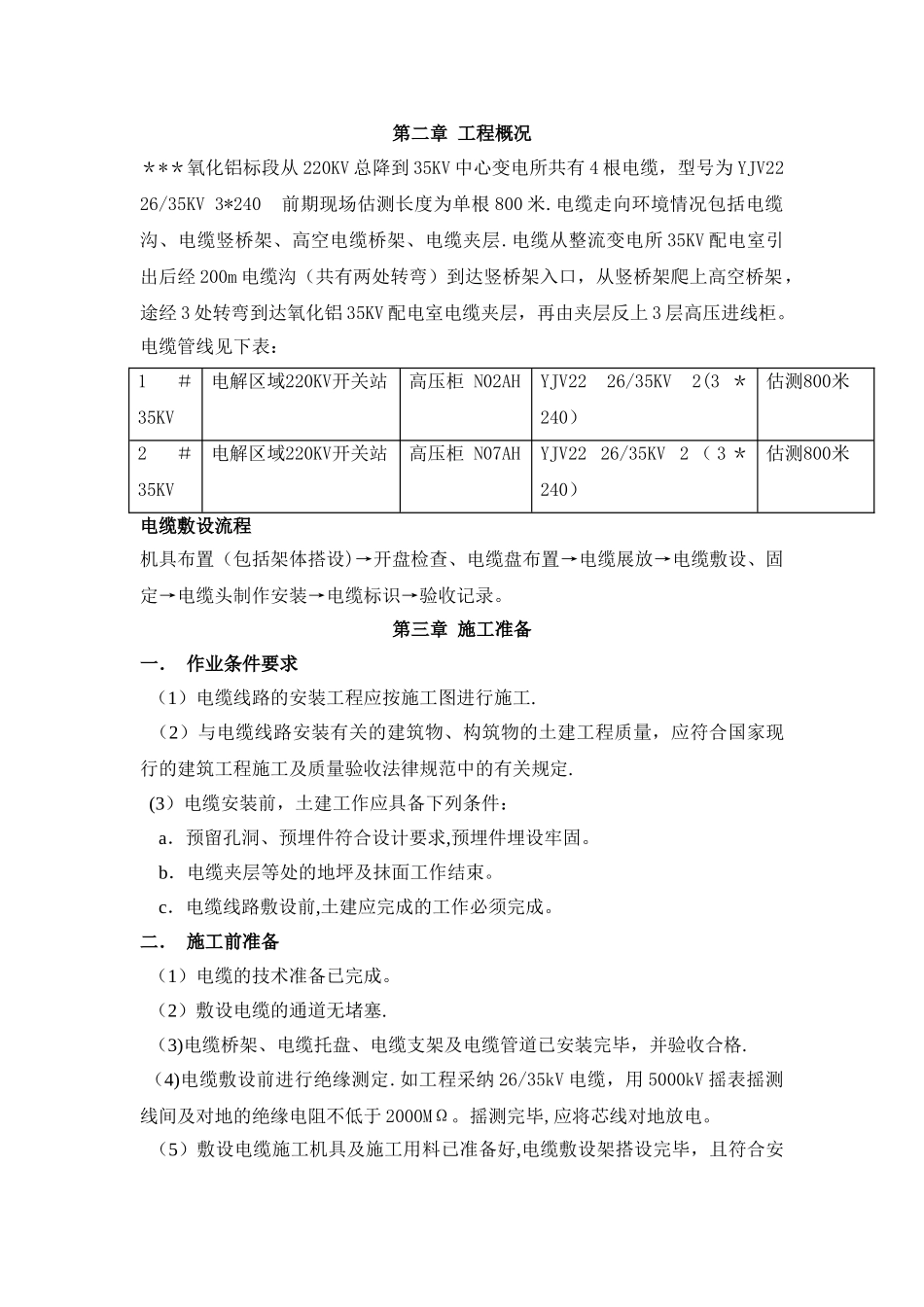

＊＊*氧化铝 35KV 中心变电所电源电缆专项敷设方案编制：审核：审批：目 录1 。 第一章 编制说明…………………………………………………………… 1 2 。 第二章 工程概况…………………………………………………………… 2 3 。 第三章 施工准备…………………………………………………………… 4 4. 第四章 施工过程…………………………………………………………… 5 5 。 第五章质量技术措施…………………………………………… .. ……… 。 .10 6. 第六章 安全保证措施……………………………………………………… 11 7. 第七章 电缆的成品保护…………………………………………………… 12 附（方案报审表）第一章 编制说明 根据*＊＊氧化铝项目施工现场实际情况,为确保优质、安全完成氧化铝 35KV中心变电所 4 根高压电源电缆敷设的施工任务，特编制此施工方案,用以明确、指导该项工程的施工管理。编制依据1． 本工程设计图纸及其有关的技术资料。2． 本公司施工安全措施及电缆敷设技术交底3． 相关的技术法律规范及标准图集：《电缆敷设》D1 0—1～7（2 002）《电气装置安装工程电气设备交接试验标准》(GB50150-91）；《电气装置安装工程接地装置施工及验收法律规范》 （GB50169-92);《电气装置安装工程质量检验及评定规程》（DLT5161。1～5161.17—2024）计划目标质量目标:确保整体工程质量合格。安全目标：杜绝重大伤亡及机械事故。电缆敷设工期安排如下：准备时间 3 天；电缆敷设时间每 3 天敷设 1 颗，共 12天；高压头制作安装及接线时间 2 天，共计 17 天。第二章 工程概况＊*＊氧化铝标段从 220KV 总降到 35KV 中心变电所共有 4 根电缆，型号为 YJV22 26/35KV 3*240 前期现场估测长度为单根 800 米.电缆走向环境情况包括电缆沟、电缆竖桥架、高空电缆桥架、电缆夹层.电缆从整流变电所 35KV 配电室引出后经 200m 电缆沟（共有两处转弯）到达竖桥架入口，从竖桥架爬上高空桥架，途经 3 处转弯到达氧化铝 35KV 配电室电缆夹层，再由夹层反上 3 层高压进线柜。电缆管线见下表：1＃35KV电解区域220KV开关站高压柜 N02AHYJV22 26/35KV 2(3 ＊240）估测800米2＃35KV电解区域220KV开关站高压柜 N07AHYJV22 26/35KV 2 （ 3 ＊240）估测800米电缆敷设流程机具布置（包括架体搭设)→开盘检查、电缆盘布置→电缆展放→电缆敷设、固定→电缆头制作...
