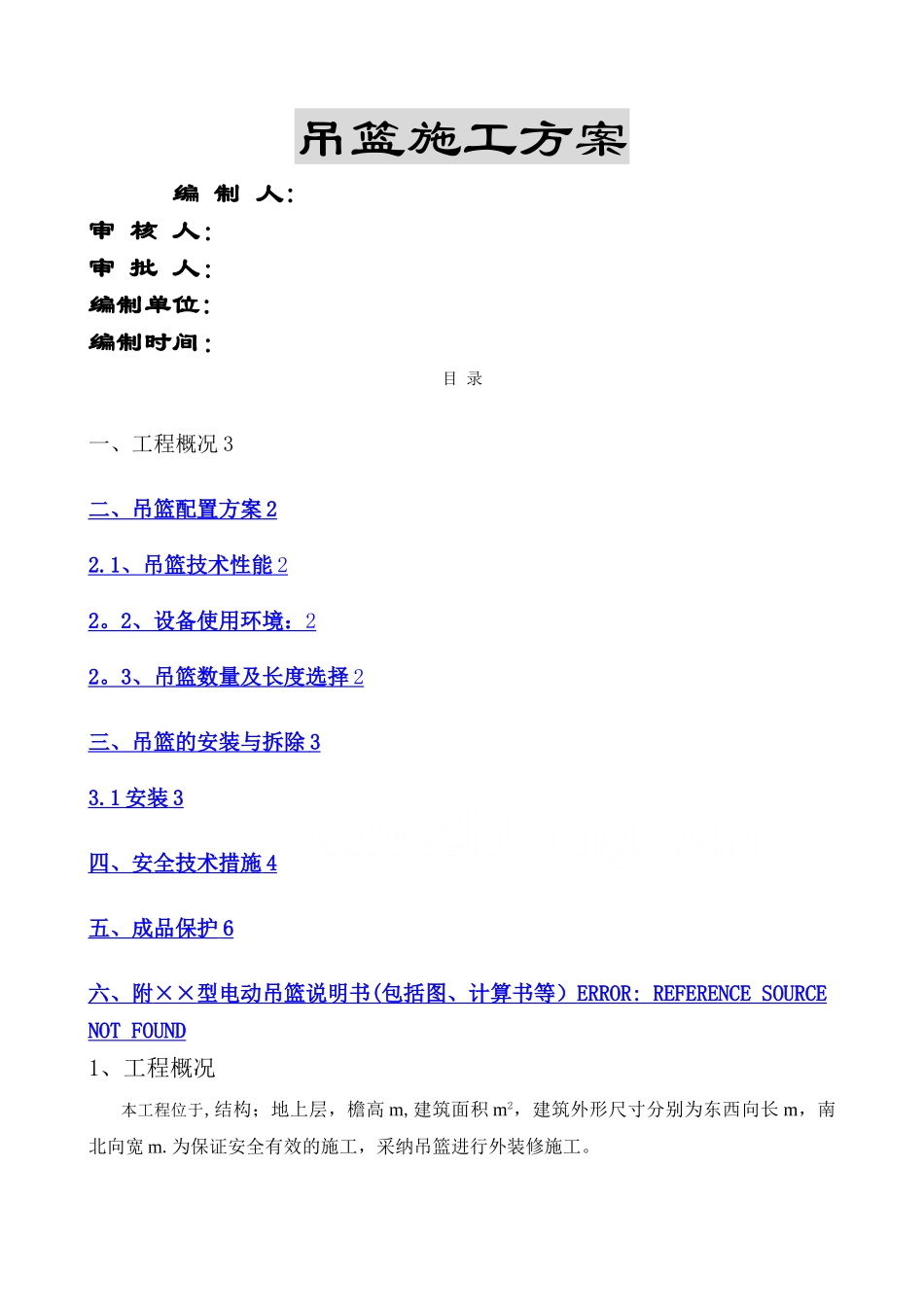

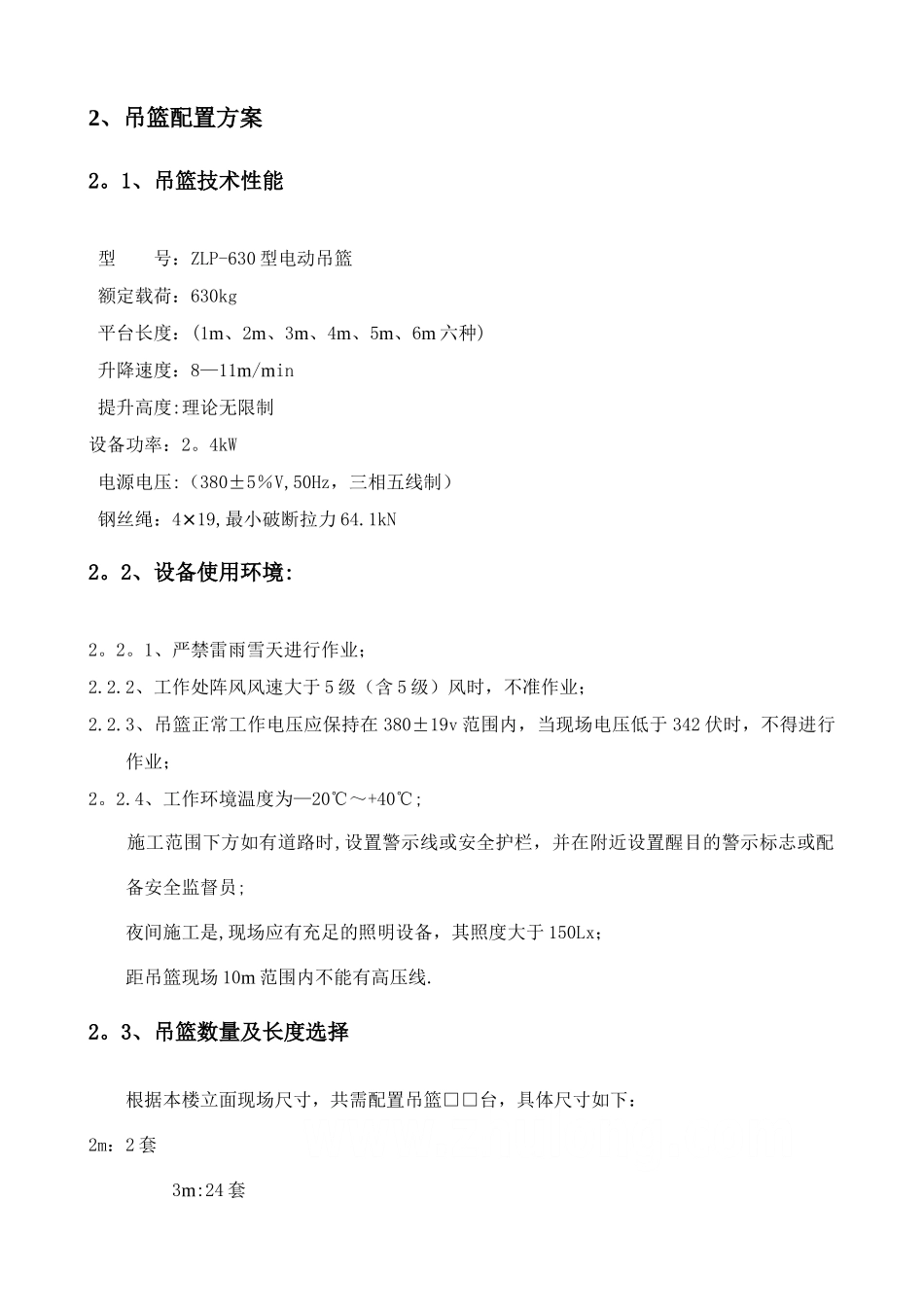

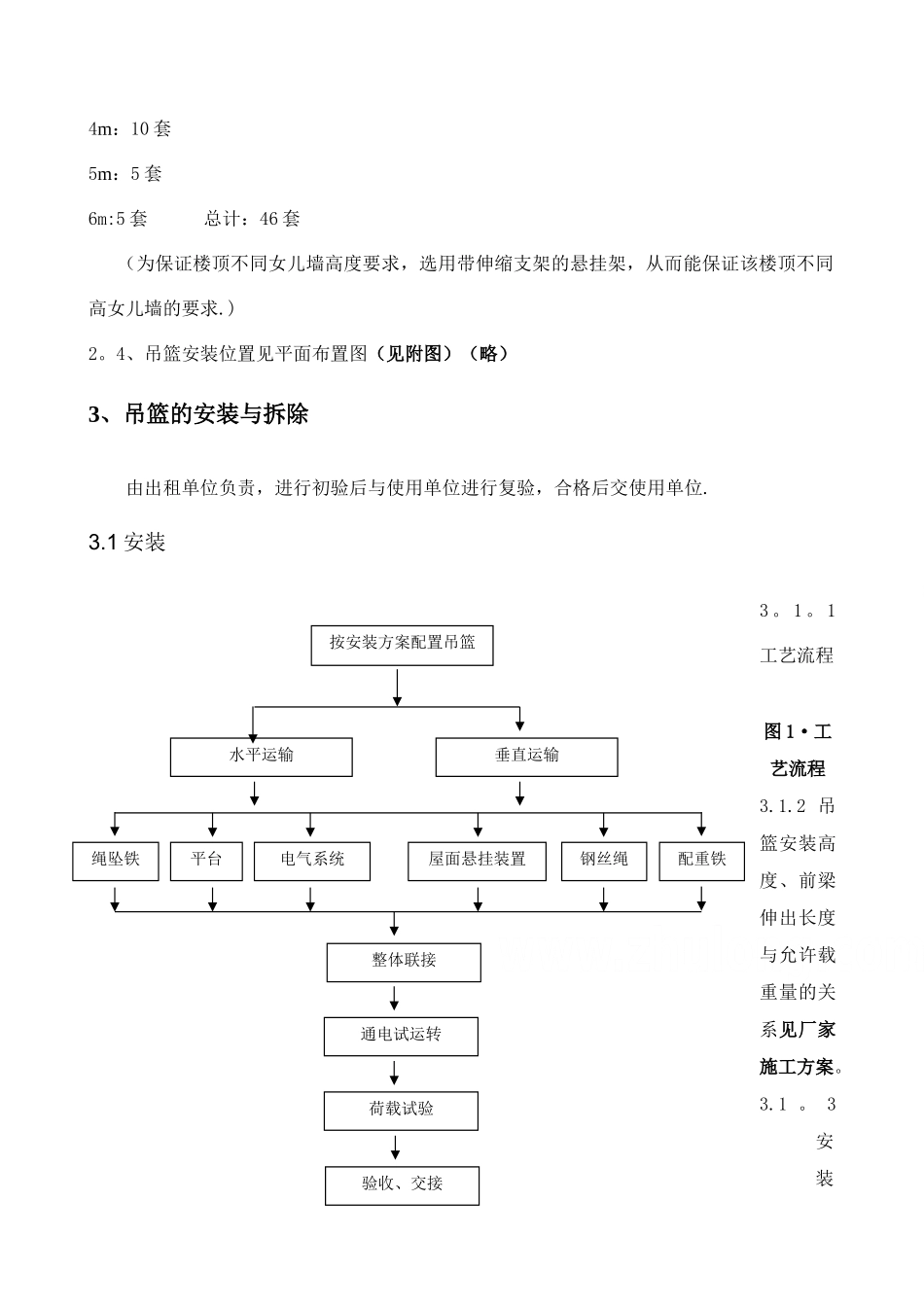

吊篮施工方案编 制 人:审 核 人:审 批 人:编制单位:编制时间:目 录一、工程概况 3二、吊篮配置方案 2 2.1 、吊篮技术性能 2 2 。 2 、设备使用环境: 2 2 。 3 、吊篮数量及长度选择 2 三、吊篮的安装与拆除 3 3.1 安装 3 四、安全技术措施 4 五、成品保护 6 六、附 ×× 型电动吊篮说明书 ( 包括图、计算书等) ERROR: REFERENCE SOURCE NOT FOUND1、工程概况本工程位于,结构;地上层,檐高 m,建筑面积 m2,建筑外形尺寸分别为东西向长 m,南北向宽 m.为保证安全有效的施工,采纳吊篮进行外装修施工。2、吊篮配置方案2。1、吊篮技术性能 型 号:ZLP-630 型电动吊篮 额定载荷:630kg 平台长度:(1m、2m、3m、4m、5m、6m 六种) 升降速度:8—11m/min 提升高度:理论无限制设备功率:2。4kW 电源电压:(380±5%V,50Hz,三相五线制) 钢丝绳:4×19,最小破断拉力 64.1kN2。2、设备使用环境:2。2。1、严禁雷雨雪天进行作业;2.2.2、工作处阵风风速大于 5 级(含 5 级)风时,不准作业;2.2.3、吊篮正常工作电压应保持在 380±19v 范围内,当现场电压低于 342 伏时,不得进行作业;2。2.4、工作环境温度为—20℃~+40℃; 施工范围下方如有道路时,设置警示线或安全护栏,并在附近设置醒目的警示标志或配备安全监督员; 夜间施工是,现场应有充足的照明设备,其照度大于 150Lx; 距吊篮现场 10m 范围内不能有高压线.2。3、吊篮数量及长度选择 根据本楼立面现场尺寸,共需配置吊篮□□台,具体尺寸如下:2m:2 套3m:24 套4m:10 套5m:5 套6m:5 套 总计:46 套 (为保证楼顶不同女儿墙高度要求,选用带伸缩支架的悬挂架,从而能保证该楼顶不同高女儿墙的要求.)2。4、吊篮安装位置见平面布置图(见附图)(略)3、吊篮的安装与拆除 由出租单位负责,进行初验后与使用单位进行复验,合格后交使用单位.3.1 安装3 。 1 。 1工艺流程图 1·工艺流程3.1.2 吊篮安装高度、前梁伸出长度与允许载重量的关系见厂家施工方案。3.1 。 3安装按安装方案配置吊篮水平运输垂直运输绳坠铁屋面悬挂装置电气系统钢丝绳配重铁平台验收、交接整体联接荷载试验通电试运转必须按使用说明书中要求进行,不准不安装前支架。当现场确无安装前支架条件时,必须在厂家技术人员指导下,实行有效的补偿措施后,方可将横梁固定在女儿墙上或其它支撑物上.3.2 拆除3.2。1 拆除前对吊篮进行全面...
