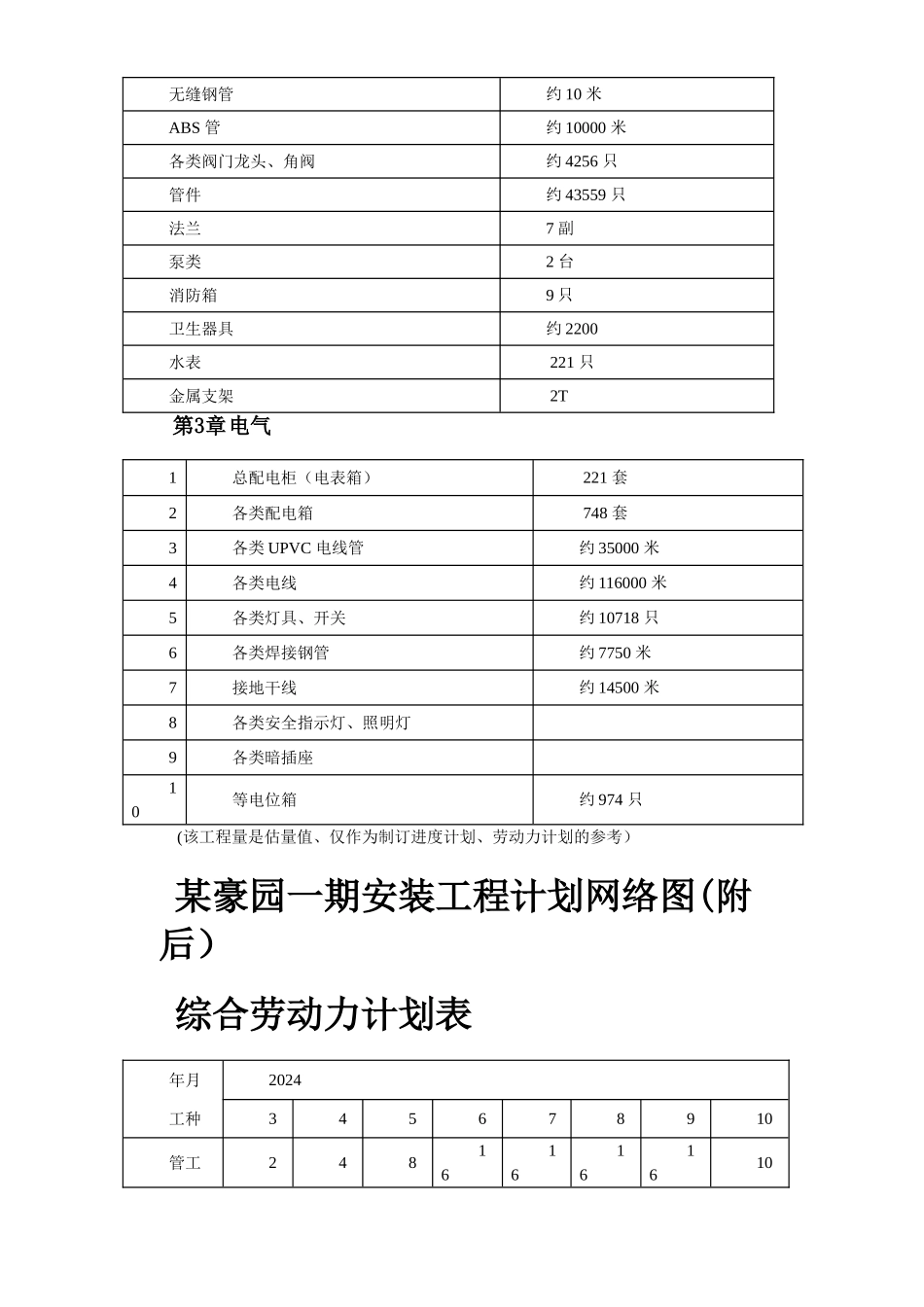

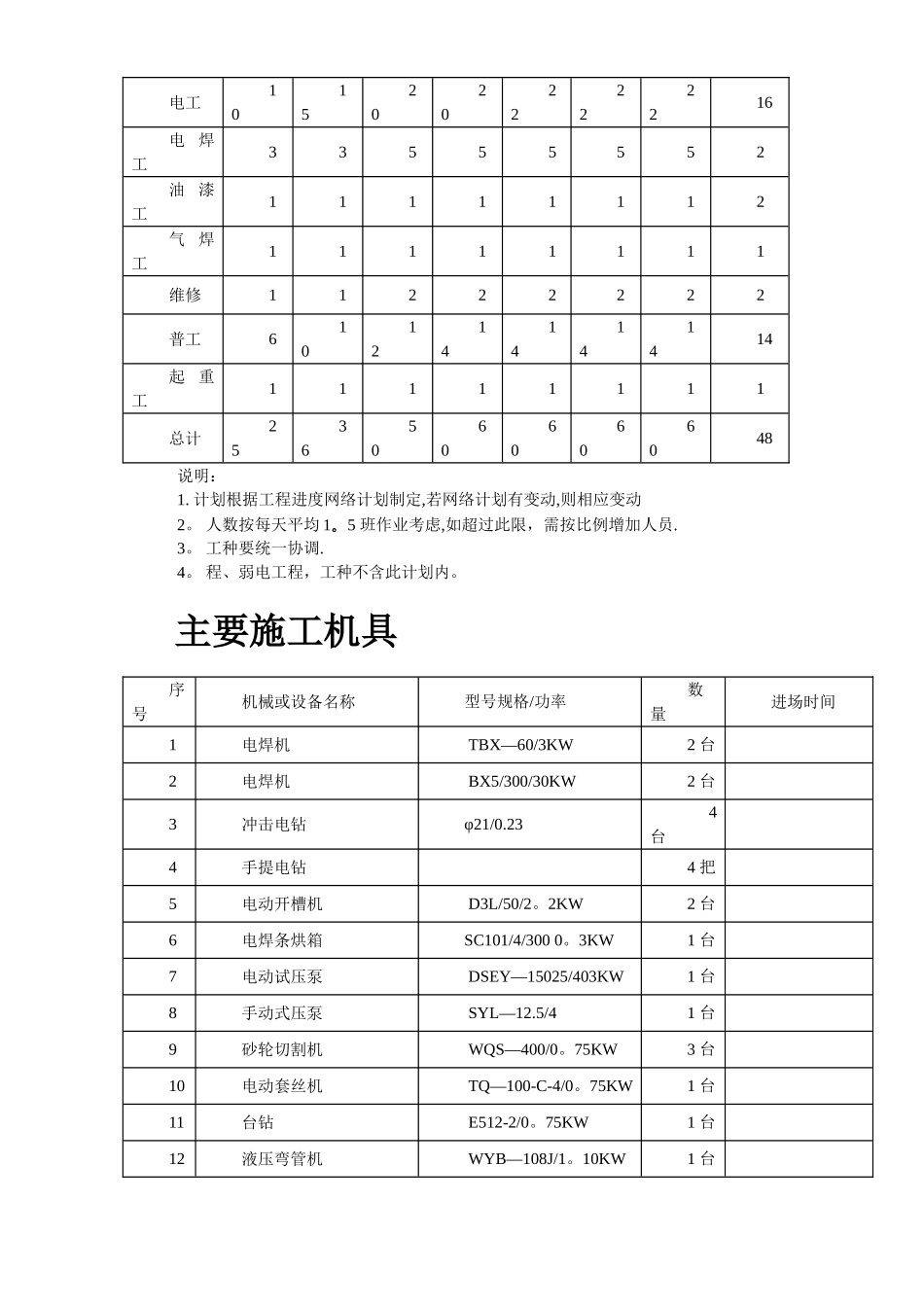

目录第 1 卷综合说明 2第 1 章总体工程概况 1第 2 卷平面布置图见土建总平面布置图 1第 3 卷安装主要实物工程量 1第 1 章给排水 1第 2 章电气 2第 4 卷某豪园一期安装工程计划网络图(附后）2第 5 卷综合劳动力计划表 2第 6 卷主要施工机具 3第 7 卷安装部分分项目施工方案 4第 1 章施工设备 4第 2 章现场预制、预试 4第 3 章配合土建预埋、预留 5第 4 章设备、材料工程施工方便 5第 5 章管道工程施工方案 6第 6 章电气工程施工方案 13第 8 卷施工质量保证体系 17第 9 卷安全文明施工保证体系 17第 10 卷施工依据的主要法律规范、标准 18综合说明第1章总体工程概况1.1 地址某豪园一期工程由 17 幢三层排屋、14 幢五层花园洋房和一幢 3 层会所组成,位于＊*＊*钱塘江一桥南岸，之江渡假村对面，东信大道西侧.1.2 建设面积 54606。34m2 1。3 建筑结构采纳砖混结构,地下一层，地上排屋三层,花园洋房五层，东西为花园洋房，中为排屋。1。4 建筑功能分排屋、花园洋房、会所三大功能。1。5 工程设计＊*＊＊华东建设进展设计有限公司。1.6 工程监理*＊*＊建筑学院监理事务所。工程持监＊＊市建筑工程质量监督站. 平面布置图见土建总平面布置图安装主要实物工程量第2章给排水UPVC 塑料管约 25000 米镀锌钢管约 150 米无缝钢管约 10 米ABS 管约 10000 米各类阀门龙头、角阀约 4256 只管件约 43559 只法兰7 副泵类2 台消防箱9 只卫生器具约 2200 水表 221 只金属支架 2T 第3章电气1 总配电柜（电表箱） 221 套2 各类配电箱 748 套3 各类 UPVC 电线管约 35000 米4 各类电线约 116000 米5 各类灯具、开关约 10718 只6 各类焊接钢管约 7750 米7 接地干线约 14500 米8 各类安全指示灯、照明灯9 各类暗插座10 等电位箱约 974 只(该工程量是估量值、仅作为制订进度计划、劳动力计划的参考）某豪园一期安装工程计划网络图(附后）综合劳动力计划表年月2024工种345678910管工2481616161610电工1015202022222216电焊工33555552油漆工11111112气焊工11111111维修11222222普工610121414141414起重工11111111总计2536506060606048说明：1. 计划根据工程进度网络计划制定,若网络计划有变动,则相应变动2。 人数按每天平均 1。5 班作业考虑,如超过此限，需按比例增加人员.3。 工种要统一协调.4。 程、弱电工程，工种不含此计划内。主要施工机...
