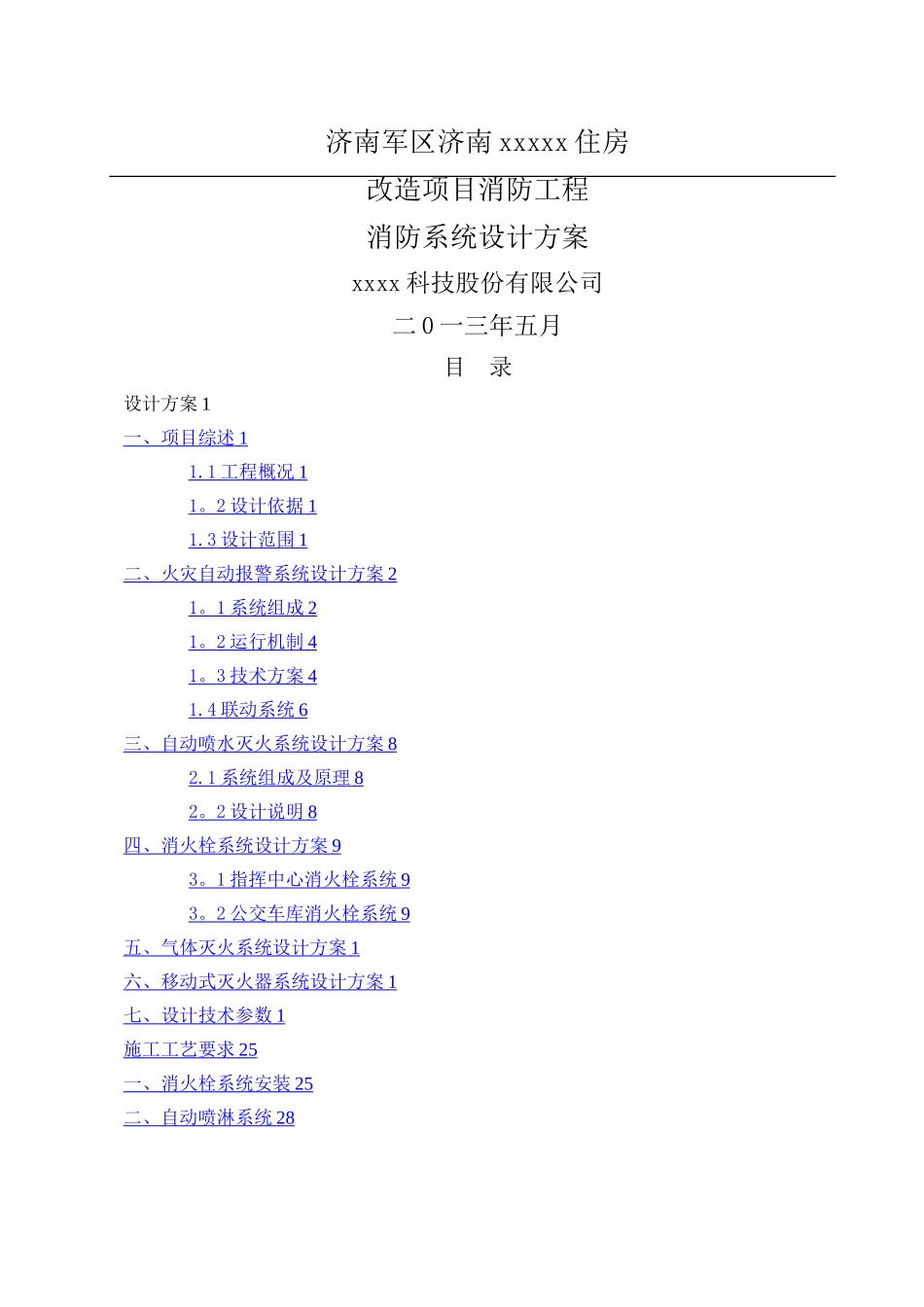

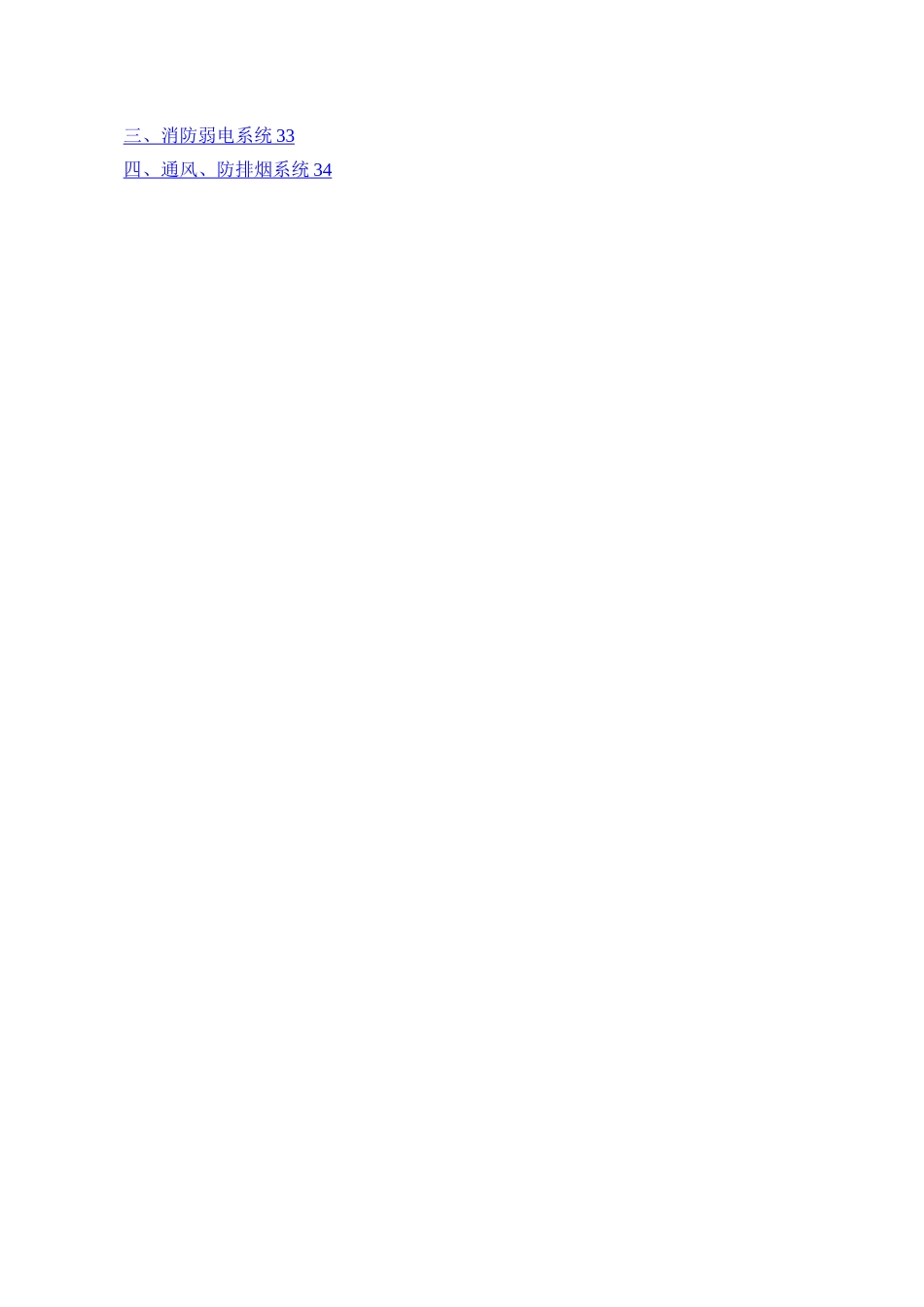

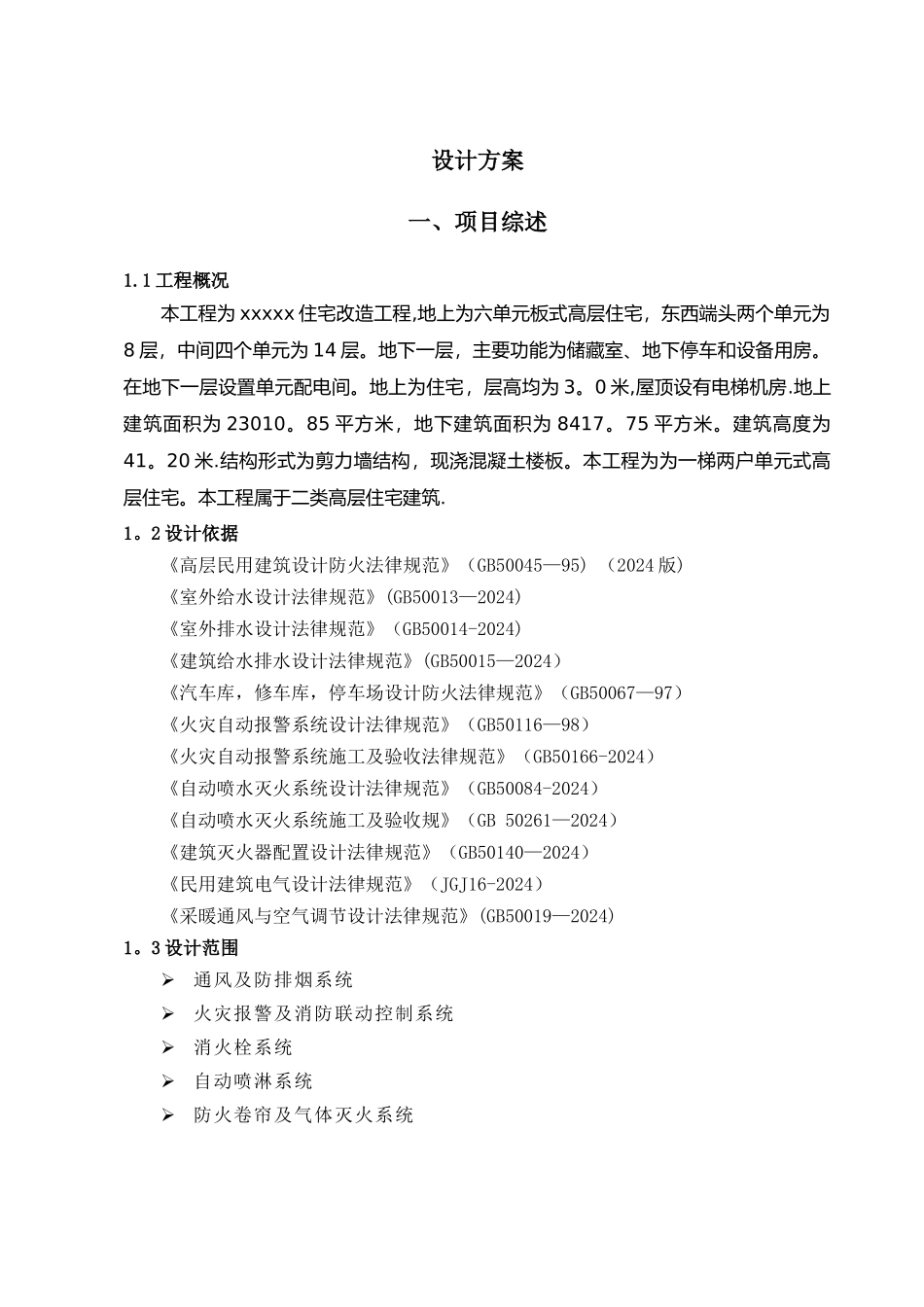

济南军区济南 xxxxx 住房改造项目消防工程消防系统设计方案xxxx 科技股份有限公司二 0 一三年五月目 录设计方案 1一、项目综述 1 1.1 工程概况 1 1 。 2 设计依据 1 1.3 设计范围 1 二、火灾自动报警系统设计方案 2 1 。 1 系统组成 2 1 。 2 运行机制 4 1 。 3 技术方案 4 1.4 联动系统 6 三、自动喷水灭火系统设计方案 8 2.1 系统组成及原理 8 2 。 2 设计说明 8 四、消火栓系统设计方案 9 3 。 1 指挥中心消火栓系统 9 3 。 2 公交车库消火栓系统 9 五、气体灭火系统设计方案 1 六、移动式灭火器系统设计方案 1 七、设计技术参数 1 施工工艺要求 25 一、消火栓系统安装 25 二、自动喷淋系统 28 三、消防弱电系统 33 四、通风、防排烟系统 34 设计方案一、项目综述1.1 工程概况本工程为 xxxxx 住宅改造工程,地上为六单元板式高层住宅，东西端头两个单元为8 层，中间四个单元为 14 层。地下一层，主要功能为储藏室、地下停车和设备用房。在地下一层设置单元配电间。地上为住宅，层高均为 3。0 米,屋顶设有电梯机房.地上建筑面积为 23010。85 平方米，地下建筑面积为 8417。75 平方米。建筑高度为41。20 米.结构形式为剪力墙结构，现浇混凝土楼板。本工程为为一梯两户单元式高层住宅。本工程属于二类高层住宅建筑.1。2 设计依据《高层民用建筑设计防火法律规范》（GB50045—95) （2024 版)《室外给水设计法律规范》(GB50013—2024)《室外排水设计法律规范》（GB50014-2024)《建筑给水排水设计法律规范》(GB50015—2024）《汽车库，修车库，停车场设计防火法律规范》（GB50067—97）《火灾自动报警系统设计法律规范》（GB50116—98）《火灾自动报警系统施工及验收法律规范》（GB50166-2024）《自动喷水灭火系统设计法律规范》（GB50084-2024）《自动喷水灭火系统施工及验收规》（GB 50261—2024）《建筑灭火器配置设计法律规范》（GB50140—2024）《民用建筑电气设计法律规范》（JGJ16-2024）《采暖通风与空气调节设计法律规范》(GB50019—2024)1。3 设计范围通风及防排烟系统火灾报警及消防联动控制系统消火栓系统自动喷淋系统防火卷帘及气体灭火系统二、火灾自动报警系统设计方案1。1 系统组成1。1.1 系统说明本工程火灾自动报警保护等级为一级，消防控制中心位于 沿街楼一层 , 与安防监控 中心合用 ，设有直通室外的出口。火...
