2025年四级皮带输送机电气控制电路PLC课程设计说明书

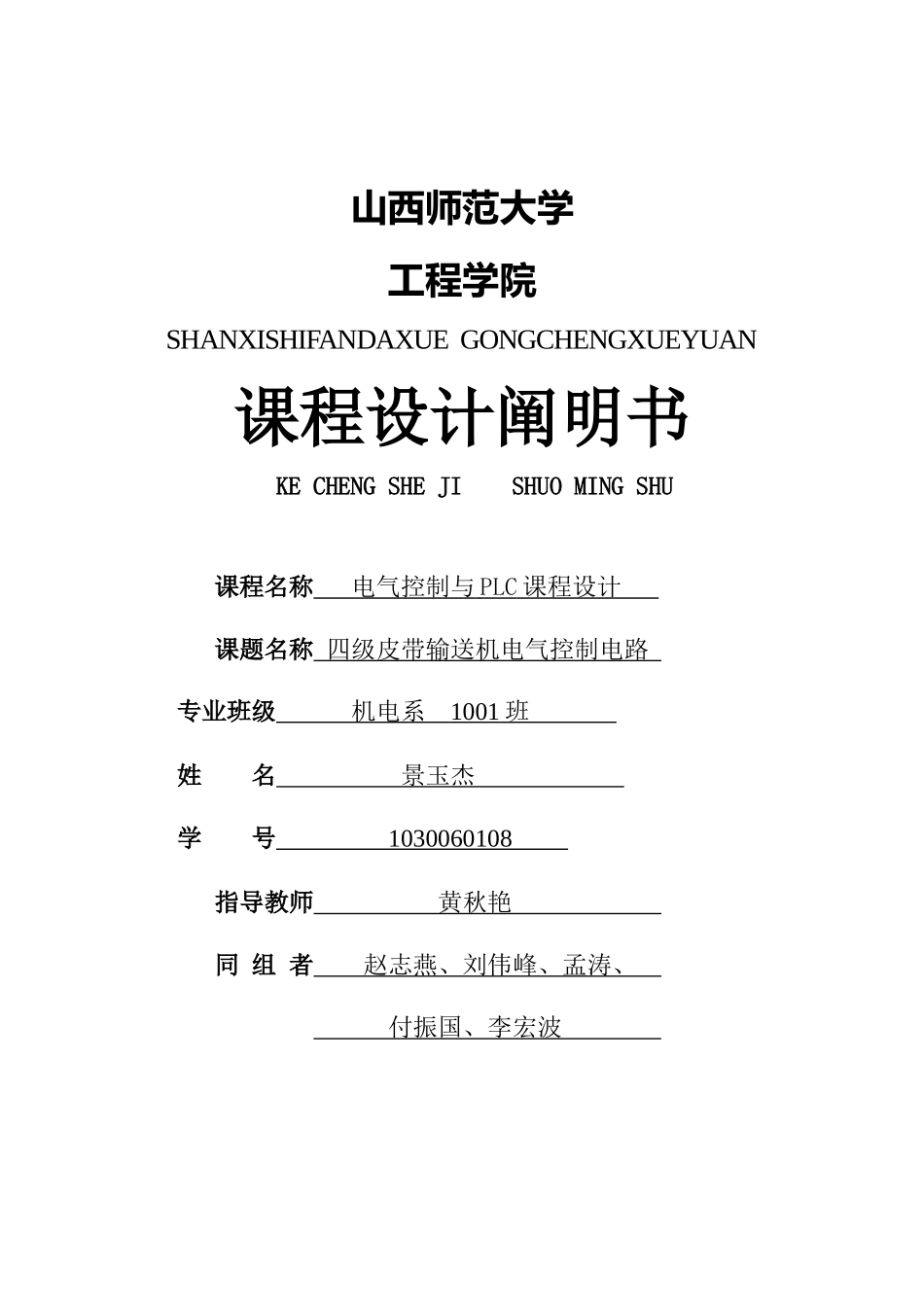

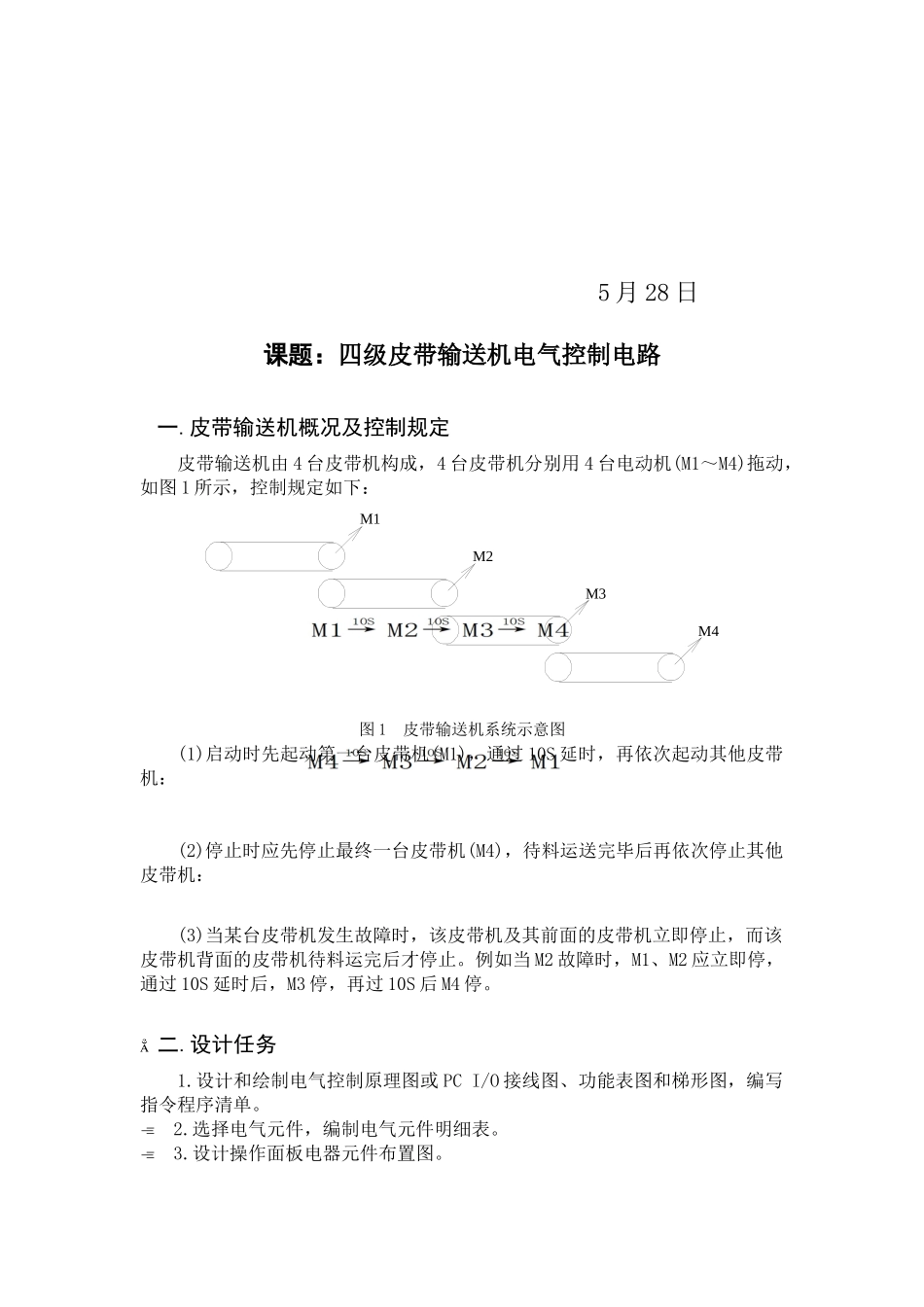

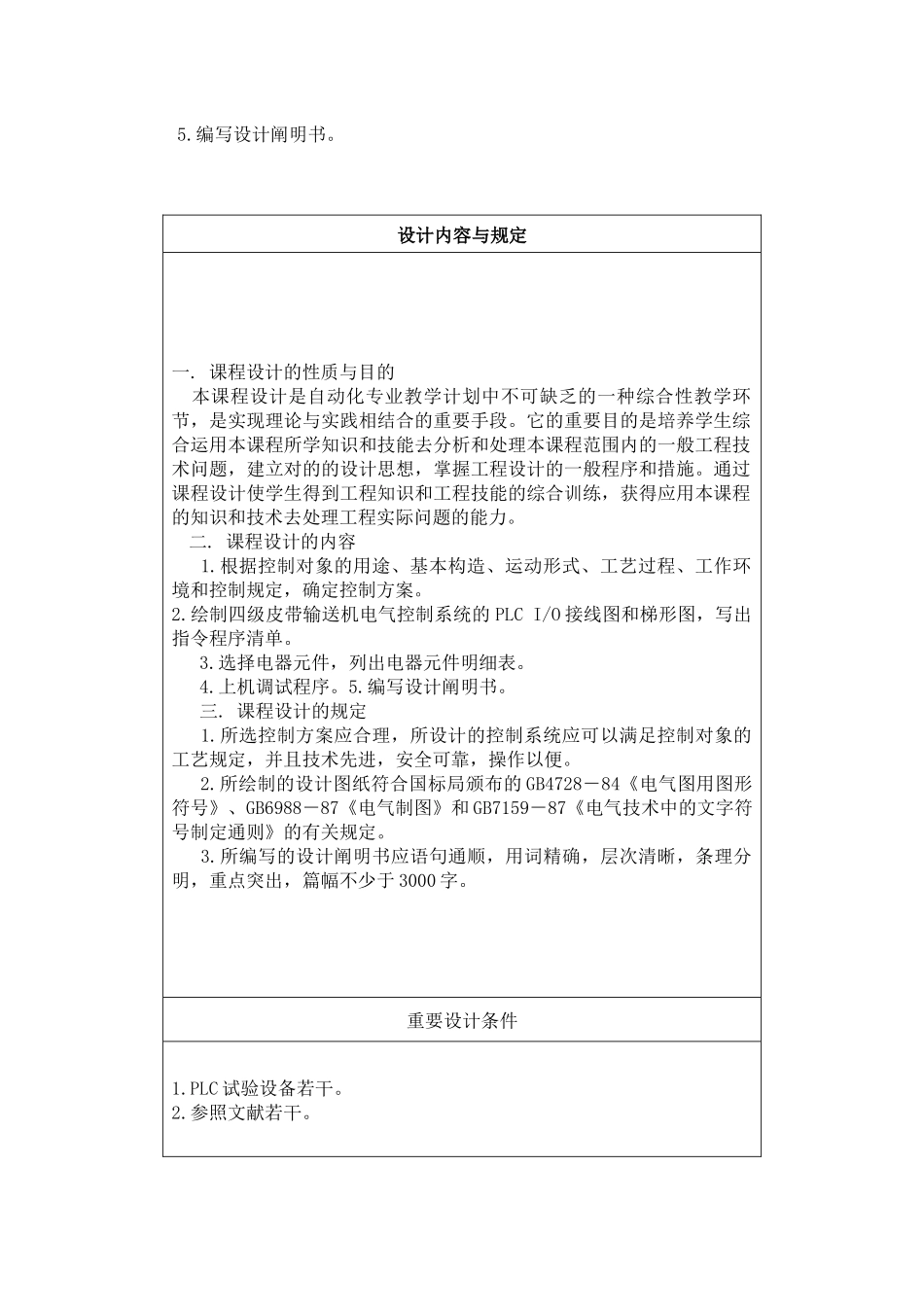

山西师范大学工程学院SHANXISHIFANDAXUE GONGCHENGXUEYUAN课程设计阐明书 KE CHENG SHE JI SHUO MING SHU 课程名称 电气控制与 PLC 课程设计 课题名称 四级皮带输送机电气控制电路 专业班级 机电系 1001 班 姓 名 景玉杰 学 号 1030060108 指导教师 黄秋艳 同 组 者 赵志燕、刘伟峰、孟涛、 付振国、李宏波 5 月 28 日课题：四级皮带输送机电气控制电路 一.皮带输送机概况及控制规定皮带输送机由 4 台皮带机构成，4 台皮带机分别用 4 台电动机(M1～M4)拖动，如图 1 所示，控制规定如下：图 1 皮带输送机系统示意图(1)启动时先起动第一台皮带机(M1)，通过 10S 延时，再依次起动其他皮带机：(2)停止时应先停止最终一台皮带机(M4)，待料运送完毕后再依次停止其他皮带机：(3)当某台皮带机发生故障时，该皮带机及其前面的皮带机立即停止，而该皮带机背面的皮带机待料运完后才停止。例如当 M2 故障时，M1、M2 应立即停，通过 10S 延时后，M3 停，再过 10S 后 M4 停。  二.设计任务1.设计和绘制电气控制原理图或 PC I/O 接线图、功能表图和梯形图，编写指令程序清单。 2.选择电气元件，编制电气元件明细表。 3.设计操作面板电器元件布置图。M1M2M3M45.编写设计阐明书。设计内容与规定一. 课程设计的性质与目的 本课程设计是自动化专业教学计划中不可缺乏的一种综合性教学环节，是实现理论与实践相结合的重要手段。它的重要目的是培养学生综合运用本课程所学知识和技能去分析和处理本课程范围内的一般工程技术问题，建立对的的设计思想，掌握工程设计的一般程序和措施。通过课程设计使学生得到工程知识和工程技能的综合训练，获得应用本课程的知识和技术去处理工程实际问题的能力。 二. 课程设计的内容 1.根据控制对象的用途、基本构造、运动形式、工艺过程、工作环境和控制规定，确定控制方案。2.绘制四级皮带输送机电气控制系统的 PLC I/O 接线图和梯形图，写出指令程序清单。 3.选择电器元件，列出电器元件明细表。 4.上机调试程序。5.编写设计阐明书。 三. 课程设计的规定 1.所选控制方案应合理，所设计的控制系统应可以满足控制对象的工艺规定，并且技术先进，安全可靠，操作以便。 2.所绘制的设计图纸符合国标局颁布的 GB4728－84《电气图用图形符号》、GB6988－87《电气制图》和 GB7159－87《电气技术中的文字符号制定通则》的有关规定。 3.所编写的设计阐...
