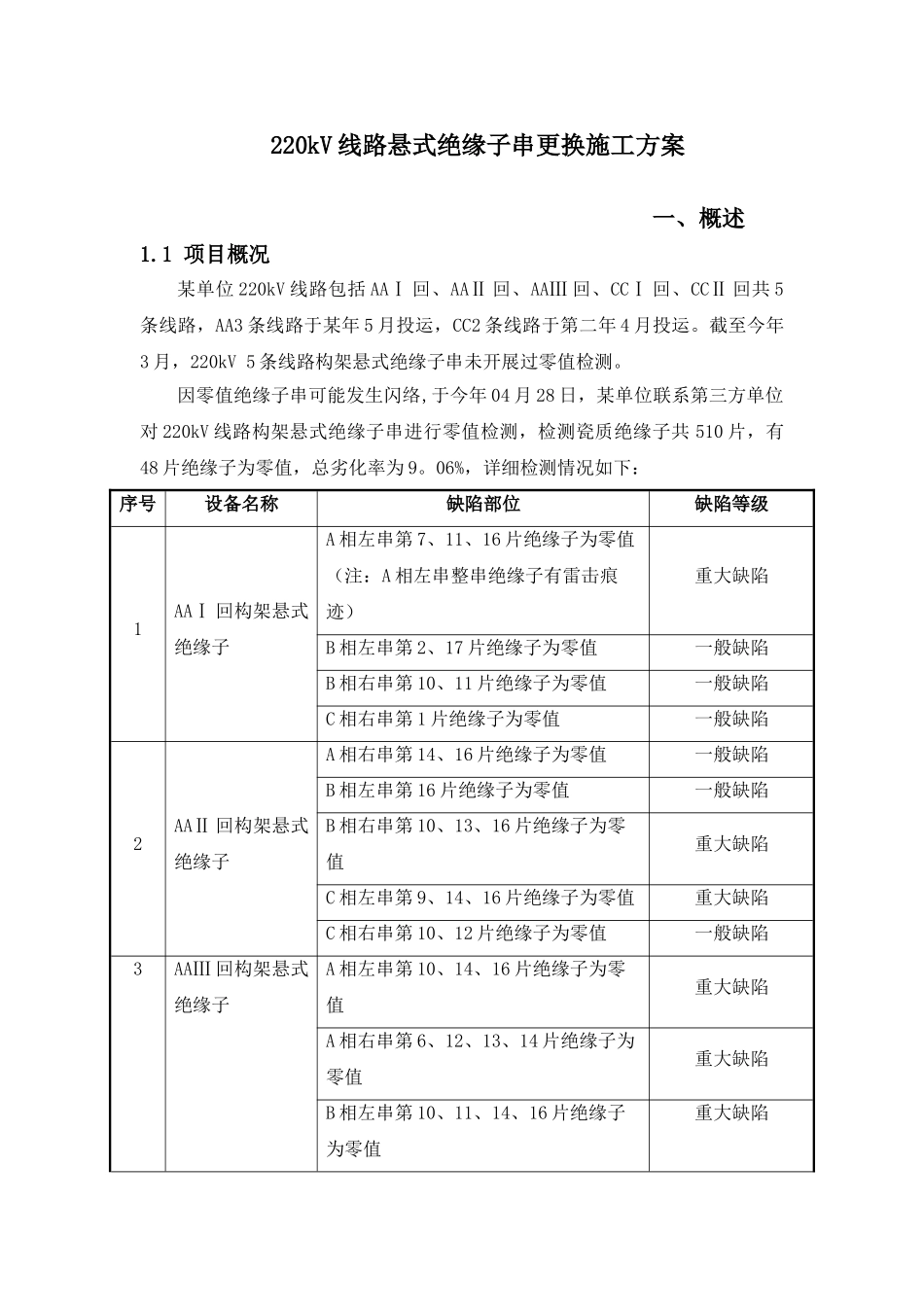

220kV 线路悬式绝缘子串更换施工方案一、概述1.1 项目概况某单位 220kV 线路包括 AAⅠ 回、AAⅡ 回、AAⅢ 回、CCⅠ 回、CCⅡ 回共 5条线路，AA3 条线路于某年 5 月投运，CC2 条线路于第二年 4 月投运。截至今年3 月，220kV 5 条线路构架悬式绝缘子串未开展过零值检测。因零值绝缘子串可能发生闪络,于今年 04 月 28 日，某单位联系第三方单位对 220kV 线路构架悬式绝缘子串进行零值检测，检测瓷质绝缘子共 510 片，有48 片绝缘子为零值，总劣化率为 9。06%，详细检测情况如下：序号设备名称缺陷部位缺陷等级1AAⅠ 回构架悬式绝缘子A 相左串第 7、11、16 片绝缘子为零值（注：A 相左串整串绝缘子有雷击痕迹）重大缺陷B 相左串第 2、17 片绝缘子为零值一般缺陷B 相右串第 10、11 片绝缘子为零值一般缺陷C 相右串第 1 片绝缘子为零值一般缺陷2AAⅡ 回构架悬式绝缘子A 相右串第 14、16 片绝缘子为零值一般缺陷B 相左串第 16 片绝缘子为零值一般缺陷B 相右串第 10、13、16 片绝缘子为零值重大缺陷C 相左串第 9、14、16 片绝缘子为零值重大缺陷C 相右串第 10、12 片绝缘子为零值一般缺陷3AAⅢ 回构架悬式绝缘子A 相左串第 10、14、16 片绝缘子为零值重大缺陷A 相右串第 6、12、13、14 片绝缘子为零值重大缺陷B 相左串第 10、11、14、16 片绝缘子为零值重大缺陷B 相右串第 8、14 片绝缘子为零值一般缺陷C 相左串第 6、14、15 片绝缘子为零值重大缺陷C 相右串第 8 片绝缘子为零值一般缺陷4CCⅠ 回构架悬式绝缘子A 相左串第 12 片绝缘子为零值一般缺陷A 相右串第 12、13、15 片绝缘子为零值重大缺陷B 相左串第 13、14 片绝缘子为零值一般缺陷5CCⅡ 回构架悬式绝缘子B 相左串第 16 片绝缘子为零值一般缺陷B 相右串第 5、16 片绝缘子为零值一般缺陷C 相左串第 5、13 片绝缘子为零值一般缺陷C 相右串第 9 片绝缘子为零值一般缺陷6电厂（变电站）构架部分连接螺栓已锈蚀建议作防腐处理一般缺陷另，在 220kV 线路构架悬式绝缘子串零值检测过程中，发现 220kV 线路构架部分螺栓锈蚀严重.某单位 220kVAA 三回线路、220kVCC 两回线路中单串绝缘子零值为 3 片的有6 相，单串绝缘子零值为 4 片的有 2 相，涉及 220kVAAⅠ 回、220kVAAⅡ 回、220kVAAⅢ 回、220kVCCⅠ 回共 4 条线路的全运行，详细情况见上表。另,某单位 220kV 线路线路...
