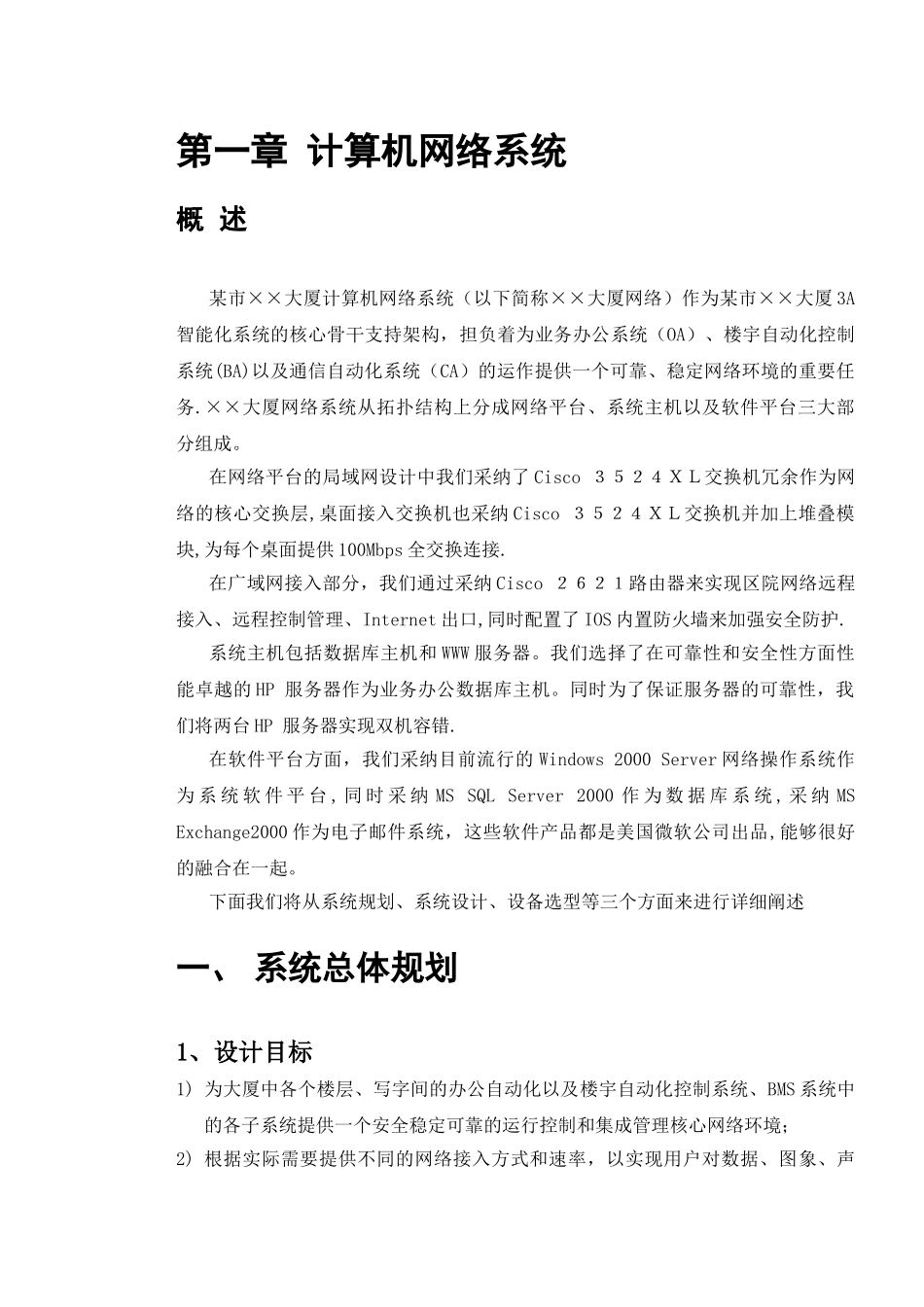

第一章 计算机网络系统概 述某市××大厦计算机网络系统(以下简称××大厦网络)作为某市××大厦 3A智能化系统的核心骨干支持架构,担负着为业务办公系统(OA)、楼宇自动化控制系统(BA)以及通信自动化系统(CA)的运作提供一个可靠、稳定网络环境的重要任务.××大厦网络系统从拓扑结构上分成网络平台、系统主机以及软件平台三大部分组成。在网络平台的局域网设计中我们采纳了 Cisco 3524XL交换机冗余作为网络的核心交换层,桌面接入交换机也采纳 Cisco 3524XL交换机并加上堆叠模块,为每个桌面提供 100Mbps 全交换连接.在广域网接入部分,我们通过采纳 Cisco 2621路由器来实现区院网络远程接入、远程控制管理、Internet 出口,同时配置了 IOS 内置防火墙来加强安全防护.系统主机包括数据库主机和 WWW 服务器。我们选择了在可靠性和安全性方面性能卓越的 HP 服务器作为业务办公数据库主机。同时为了保证服务器的可靠性,我们将两台 HP 服务器实现双机容错.在软件平台方面,我们采纳目前流行的 Windows 2000 Server 网络操作系统作为 系 统 软 件 平 台 , 同 时 采 纳 MS SQL Server 2000 作 为 数 据 库 系 统 , 采 纳 MS Exchange2000 作为电子邮件系统,这些软件产品都是美国微软公司出品,能够很好的融合在一起。下面我们将从系统规划、系统设计、设备选型等三个方面来进行详细阐述一、 系统总体规划1、设计目标1) 为大厦中各个楼层、写字间的办公自动化以及楼宇自动化控制系统、BMS 系统中的各子系统提供一个安全稳定可靠的运行控制和集成管理核心网络环境;2) 根据实际需要提供不同的网络接入方式和速率,以实现用户对数据、图象、声音等信息的高效处理;3) 预留广域网接口,以便可根据需要提供 Internet 的接入,为与外界的信息沟通和事务协作制造良好的信息通路,并提供提供远程接入和管理控制以及移动办公的服务接口;4) 提供丰富的网络服务,实现广泛的软件、硬件资源共享,避开重复投资,发挥系统最大效益;5) 主机系统应具有高度的可靠性,能 7x24 小时不间断工作,并有容错措施;还应具备很高的安全性,以保证网络中机密数据的合法访问;具有广泛的软件支持,软件兼容性好,并支持多种传输协议;6) 主机系统应享有较好的性价比和较低的总拥有成本,并具有良好的向后扩展能力和一定的先进性;主机系统应易于使用和维护;7) 所有网络设备都具备高性能,应有足...
