某大酒店供配电系统设计方案

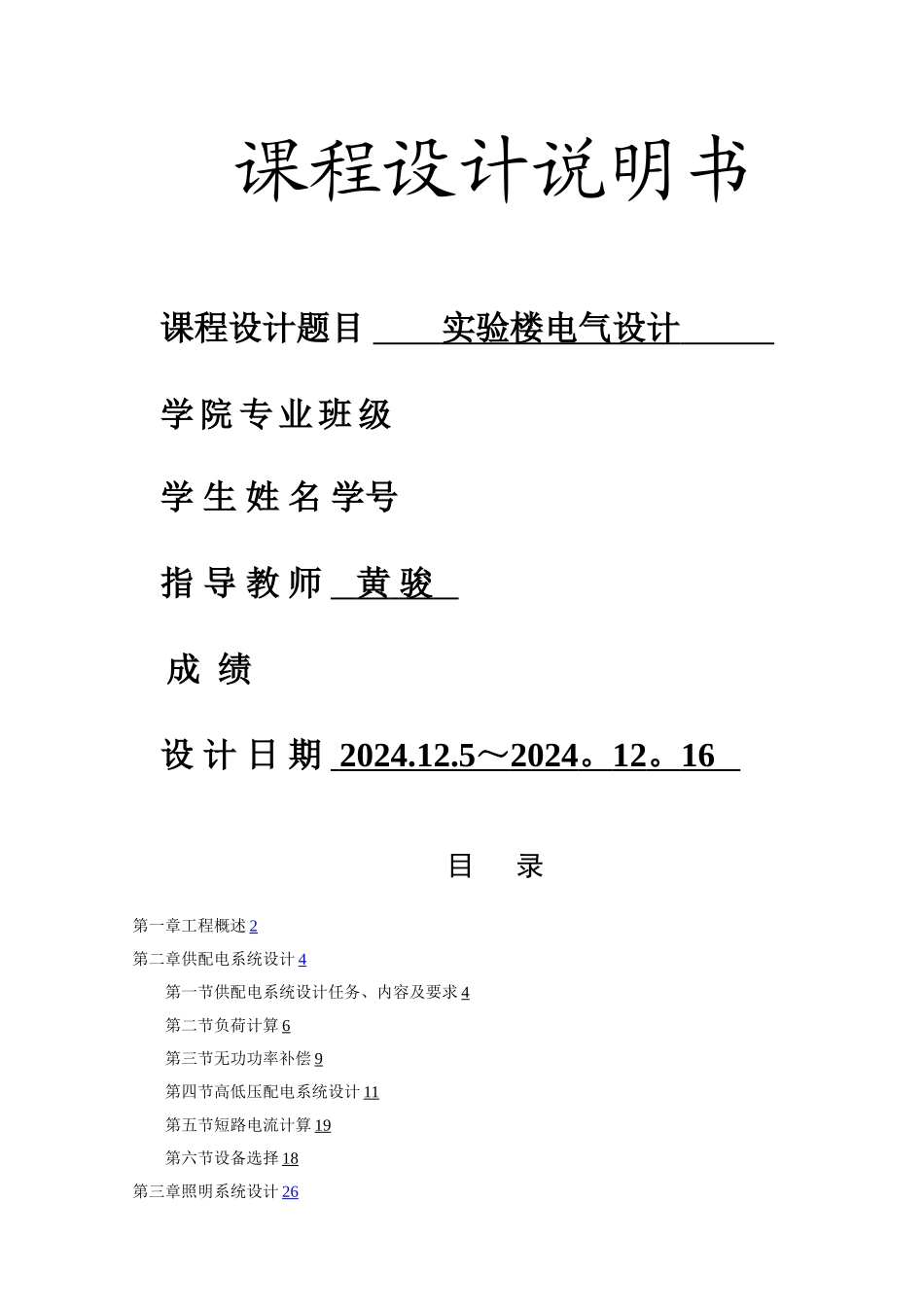

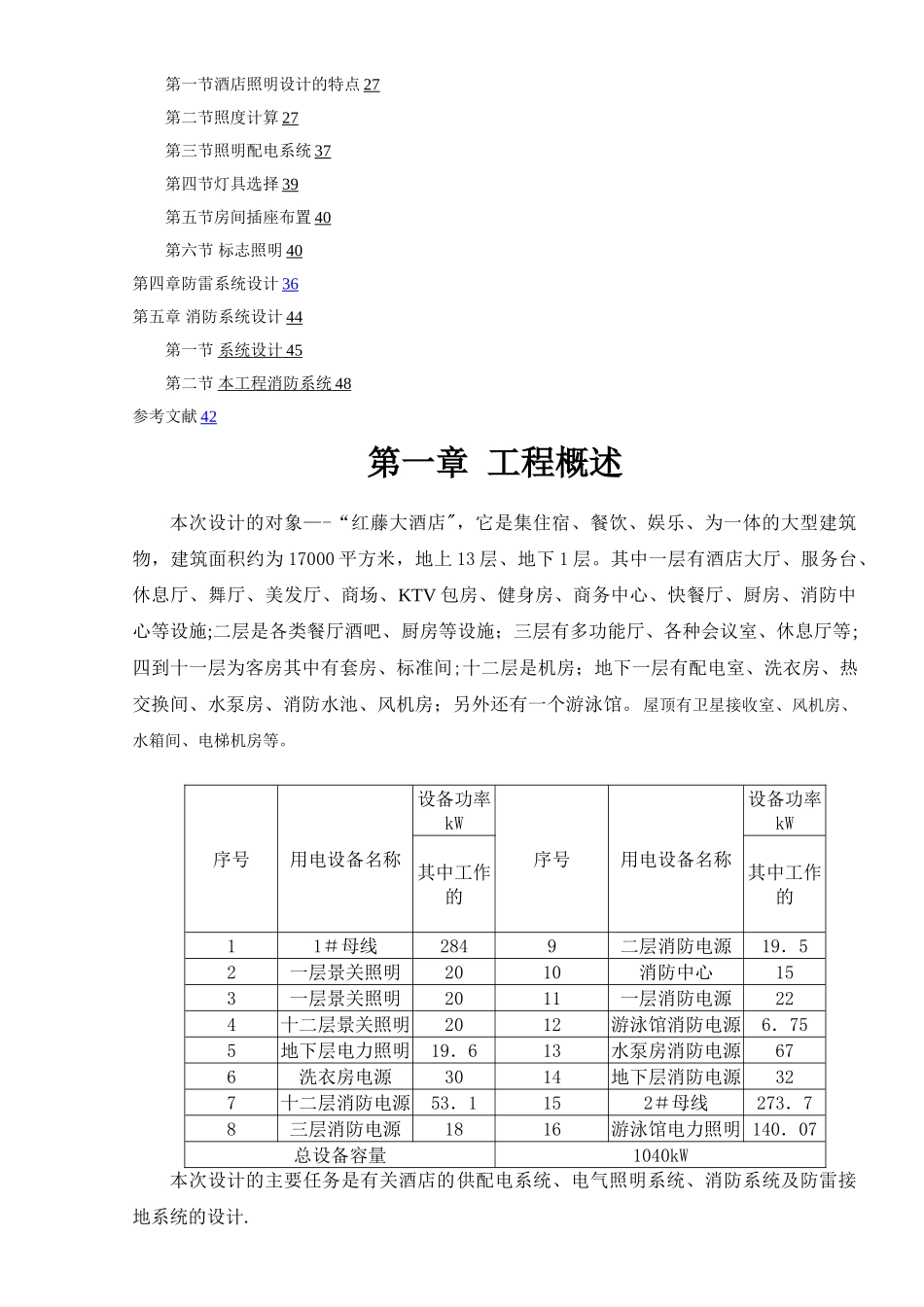

课程设计说明书课程设计题目 实验楼电气设计 学 院 专 业 班 级学 生 姓 名 学号 指 导 教 师 黄 骏 成 绩设 计 日 期 2024.12.5 ～ 2024 。 12 。 16 目 录第一章工程概述 2第二章供配电系统设计 4第一节供配电系统设计任务、内容及要求 4第二节负荷计算 6第三节无功功率补偿 9第四节高低压配电系统设计 11第五节短路电流计算 19第六节设备选择 18第三章照明系统设计 26第一节酒店照明设计的特点 27第二节照度计算 27第三节照明配电系统 37第四节灯具选择 39第五节房间插座布置 40第六节 标志照明 40第四章防雷系统设计 36第五章 消防系统设计 44第一节 系统设计 45 第二节 本工程消防系统 48 参考文献 42第一章 工程概述本次设计的对象—-“红藤大酒店"，它是集住宿、餐饮、娱乐、为一体的大型建筑物，建筑面积约为 17000 平方米，地上 13 层、地下 1 层。其中一层有酒店大厅、服务台、休息厅、舞厅、美发厅、商场、KTV 包房、健身房、商务中心、快餐厅、厨房、消防中心等设施;二层是各类餐厅酒吧、厨房等设施；三层有多功能厅、各种会议室、休息厅等;四到十一层为客房其中有套房、标准间;十二层是机房；地下一层有配电室、洗衣房、热交换间、水泵房、消防水池、风机房；另外还有一个游泳馆。屋顶有卫星接收室、风机房、水箱间、电梯机房等。序号用电设备名称设备功率kW序号用电设备名称设备功率kW其中工作的其中工作的11＃母线2849二层消防电源19．52一层景关照明2010消防中心153一层景关照明2011一层消防电源224十二层景关照明2012游泳馆消防电源6．755地下层电力照明19．613水泵房消防电源676洗衣房电源3014地下层消防电源327十二层消防电源53．1152＃母线273．78三层消防电源1816游泳馆电力照明 140．07总设备容量1040kW本次设计的主要任务是有关酒店的供配电系统、电气照明系统、消防系统及防雷接地系统的设计.作为一个现代化的大酒店在电气部分中至少应该达到以下要求：1． 整个酒店的电气设备布局合理。（1）功能规划合理;（2）设施使用方便，安全；2． 内外装修采纳的材料考究，工艺精致具有突出风格.3． 有中央空调系统，使各区域通风良好.4． 有与饭店星级相适应的计算机管理系统。5． 有背景音乐系统。6． 各处应该有逃生指示灯，和线路故障应急灯，这方面应严格根据国家标准实施。7． 前厅面积宽敞与接待能力相适应，风格典雅、色调协调、光线充足。8． ...
