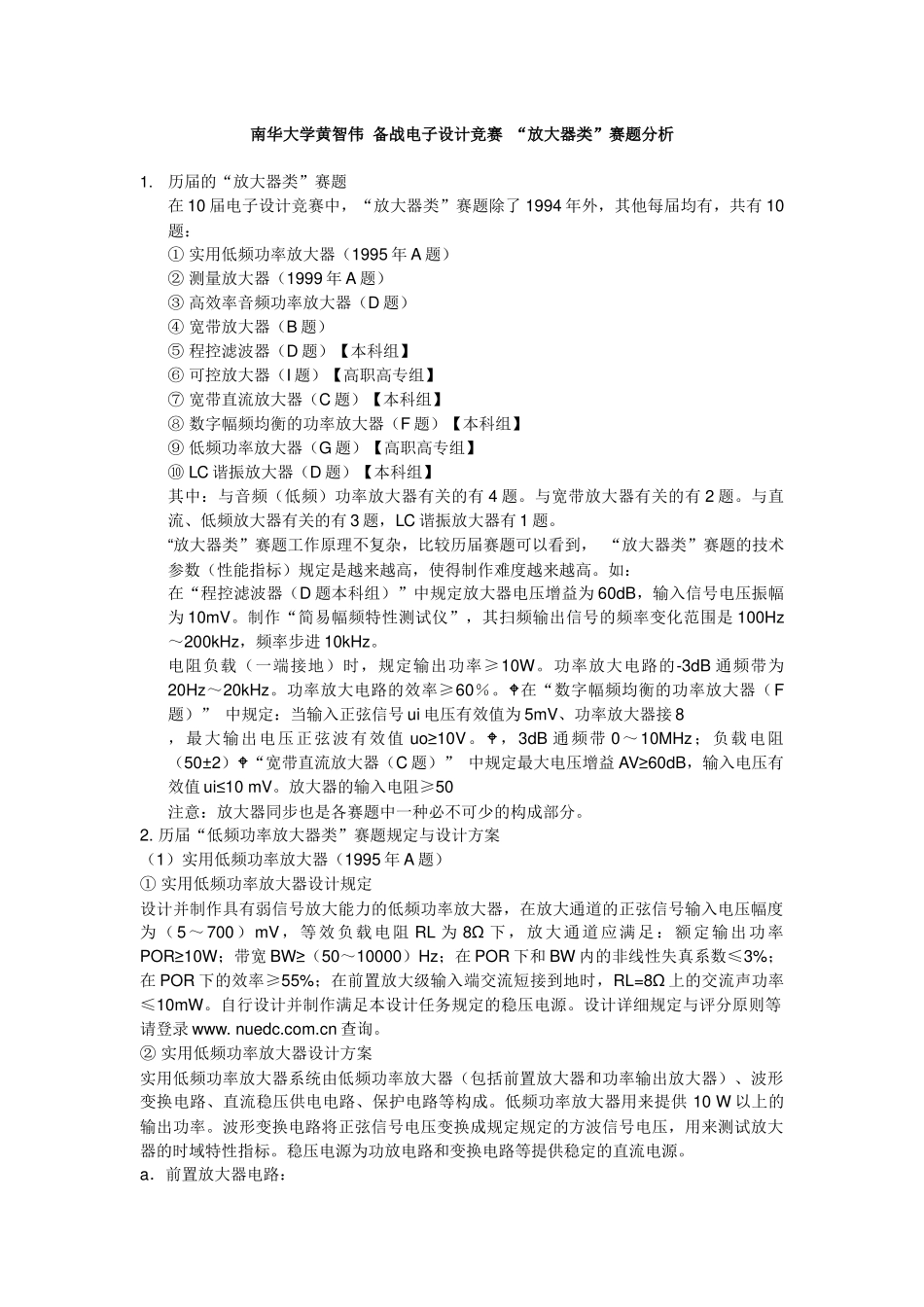

南华大学黄智伟 备战电子设计竞赛 “放大器类”赛题分析1.历届的“放大器类”赛题在 10 届电子设计竞赛中，“放大器类”赛题除了 1994 年外，其他每届均有，共有 10题： ① 实用低频功率放大器（1995 年 A 题）② 测量放大器（1999 年 A 题）③ 高效率音频功率放大器（D 题）④ 宽带放大器（B 题）⑤ 程控滤波器（D 题）【本科组】⑥ 可控放大器（I 题）【高职高专组】⑦ 宽带直流放大器（C 题）【本科组】⑧ 数字幅频均衡的功率放大器（F 题）【本科组】⑨ 低频功率放大器（G 题）【高职高专组】⑩ LC 谐振放大器（D 题）【本科组】其中：与音频（低频）功率放大器有关的有 4 题。与宽带放大器有关的有 2 题。与直流、低频放大器有关的有 3 题，LC 谐振放大器有 1 题。“放大器类”赛题工作原理不复杂，比较历届赛题可以看到， “放大器类”赛题的技术参数（性能指标）规定是越来越高，使得制作难度越来越高。如：在“程控滤波器（D 题本科组）”中规定放大器电压增益为 60dB，输入信号电压振幅为 10mV。制作“简易幅频特性测试仪”，其扫频输出信号的频率变化范围是 100Hz～200kHz，频率步进 10kHz。电阻负载（一端接地）时，规定输出功率≥10W。功率放大电路的-3dB 通频带为20Hz～20kHz。功率放大电路的效率≥60％。在“数字幅频均衡的功率放大器（F题）” 中规定：当输入正弦信号 ui 电压有效值为 5mV、功率放大器接 8，最大输出电压正弦波有效值 uo≥10V。，3dB 通频带 0～10MHz；负载电阻（50±2）“宽带直流放大器（C 题）” 中规定最大电压增益 AV≥60dB，输入电压有效值 ui≤10 mV。放大器的输入电阻≥50注意：放大器同步也是各赛题中一种必不可少的构成部分。2. 历届“低频功率放大器类”赛题规定与设计方案（1）实用低频功率放大器（1995 年 A 题）① 实用低频功率放大器设计规定设计并制作具有弱信号放大能力的低频功率放大器，在放大通道的正弦信号输入电压幅度为（5～700）mV，等效负载电阻 RL 为 8Ω 下，放大通道应满足：额定输出功率POR≥10W；带宽 BW≥（50～10000）Hz；在 POR 下和 BW 内的非线性失真系数≤3%；在 POR 下的效率≥55%；在前置放大级输入端交流短接到地时，RL=8Ω 上的交流声功率≤10mW。自行设计并制作满足本设计任务规定的稳压电源。设计详细规定与评分原则等请登录 www. nuedc.com.cn 查询。② 实用低频功率放大器...
