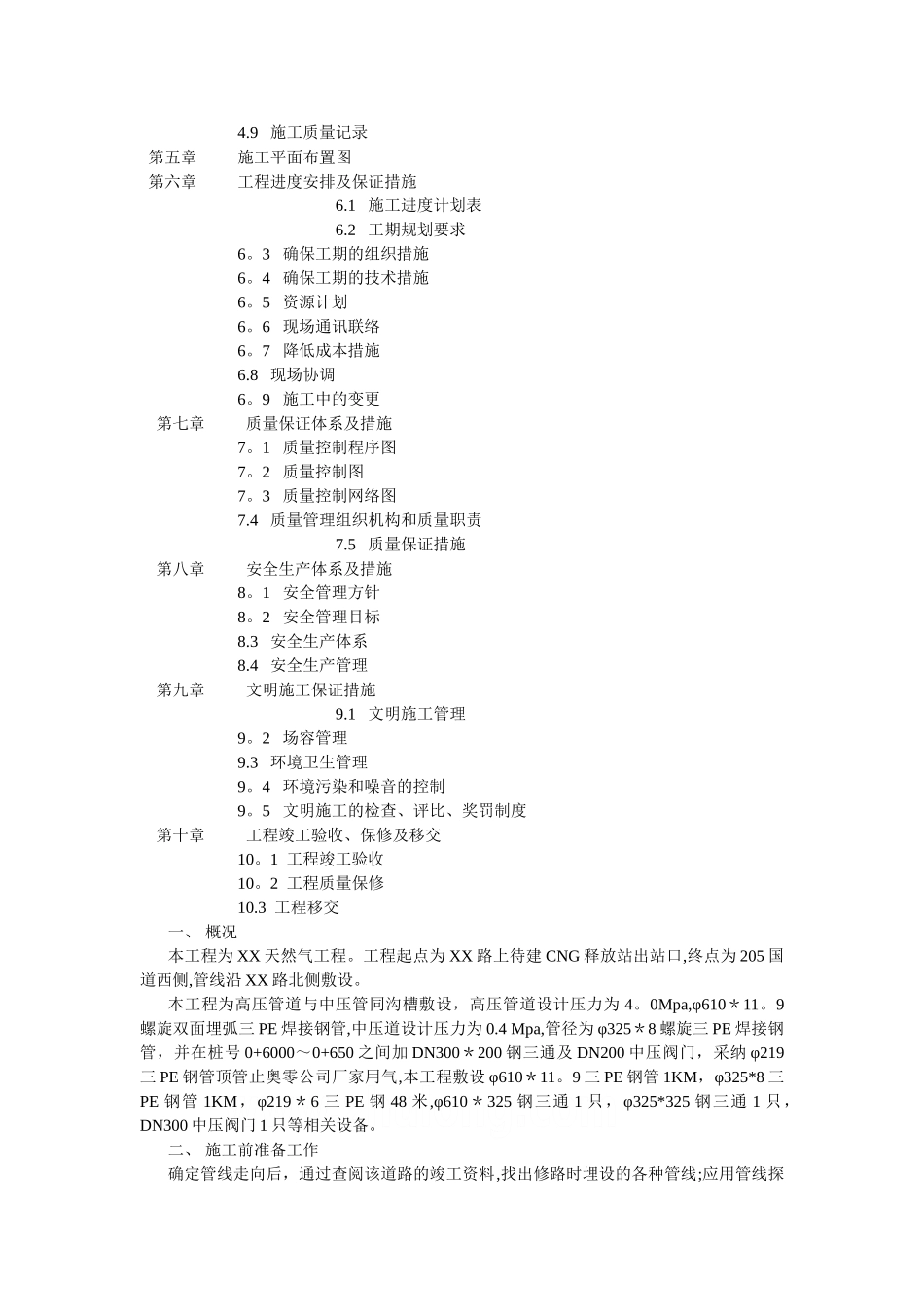

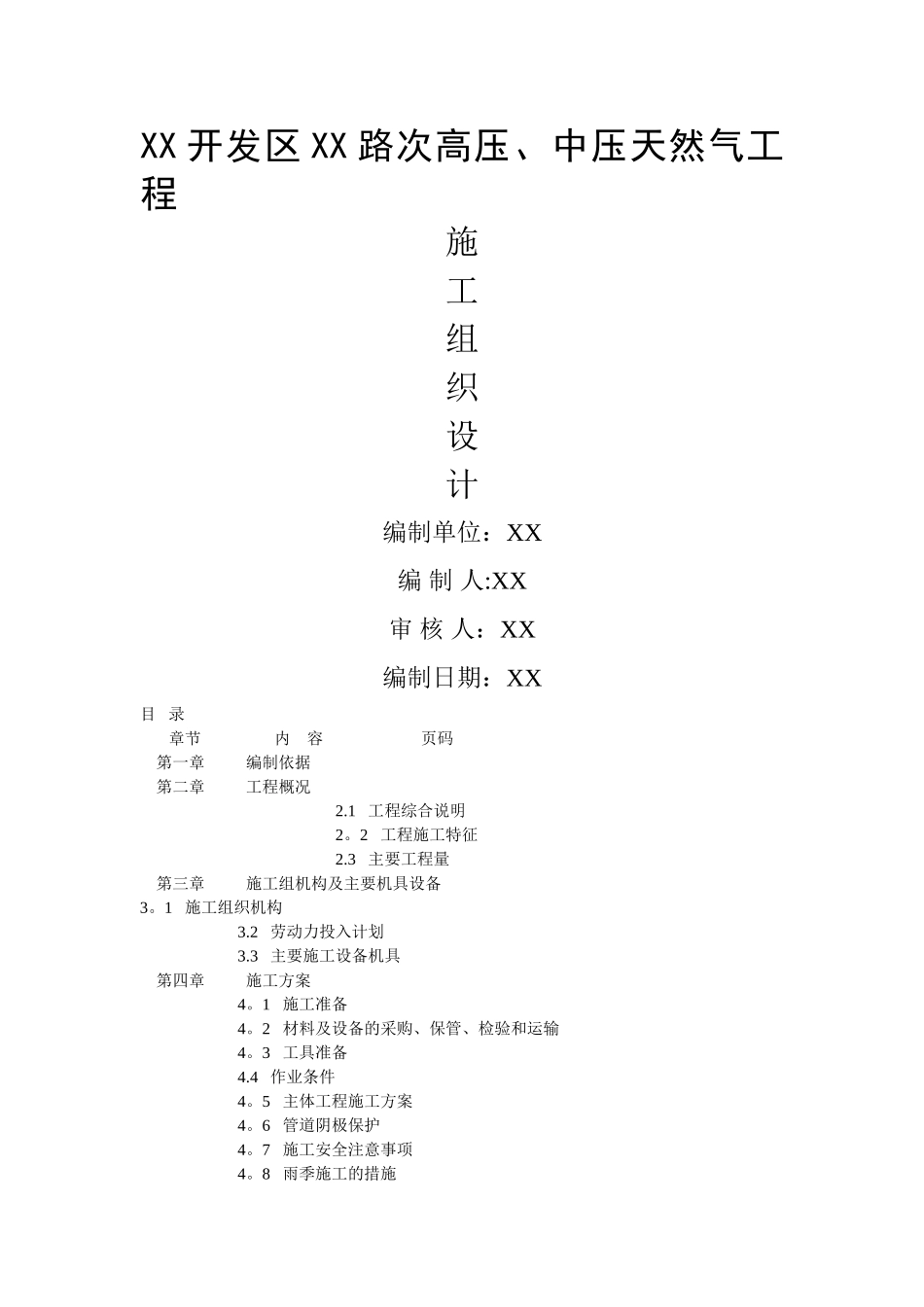

XX 开发区 XX 路次高压、中压天然气工程施工组织设计编制单位：XX编 制 人:XX审 核 人：XX编制日期：XX目 录 章节 内 容 页码 第一章 编制依据 第二章 工程概况 2.1 工程综合说明 2。2 工程施工特征2.3 主要工程量 第三章 施工组机构及主要机具设备 3。1 施工组织机构 3.2 劳动力投入计划 3.3 主要施工设备机具 第四章 施工方案 4。1 施工准备 4。2 材料及设备的采购、保管、检验和运输 4。3 工具准备 4.4 作业条件 4。5 主体工程施工方案 4。6 管道阴极保护 4。7 施工安全注意事项 4。8 雨季施工的措施 4.9 施工质量记录 第五章 施工平面布置图 第六章 工程进度安排及保证措施 6.1 施工进度计划表6.2 工期规划要求 6。3 确保工期的组织措施 6。4 确保工期的技术措施 6。5 资源计划 6。6 现场通讯联络 6。7 降低成本措施 6.8 现场协调 6。9 施工中的变更 第七章 质量保证体系及措施 7。1 质量控制程序图 7。2 质量控制图 7。3 质量控制网络图 7.4 质量管理组织机构和质量职责 7.5 质量保证措施 第八章 安全生产体系及措施 8。1 安全管理方针 8。2 安全管理目标 8.3 安全生产体系 8.4 安全生产管理 第九章 文明施工保证措施 9.1 文明施工管理 9。2 场容管理 9.3 环境卫生管理 9。4 环境污染和噪音的控制 9。5 文明施工的检查、评比、奖罚制度 第十章 工程竣工验收、保修及移交 10。1 工程竣工验收 10。2 工程质量保修 10.3 工程移交一、 概况本工程为 XX 天然气工程。工程起点为 XX 路上待建 CNG 释放站出站口,终点为 205 国道西侧,管线沿 XX 路北侧敷设。本工程为高压管道与中压管同沟槽敷设，高压管道设计压力为 4。0Mpa,φ610＊11。9螺旋双面埋弧三 PE 焊接钢管,中压道设计压力为 0.4 Mpa,管径为 φ325＊8 螺旋三 PE 焊接钢管，并在桩号 0+6000～0+650 之间加 DN300＊200 钢三通及 DN200 中压阀门，采纳 φ219三 PE 钢管顶管止奥零公司厂家用气,本工程敷设 φ610＊11。9 三 PE 钢管 1KM，φ325*8 三PE 钢管 1KM，φ219＊6 三 PE 钢 48 米,φ610＊325 钢三通 1 只，φ325*325 钢三通 1 只，DN300 中压阀门 1 只等相关设备。二、 施工前准备工作确定管线走向后，通过查阅该道路的竣工资料,找出修路时埋设的各种管线;应用管线探测仪，搜寻地下金属管线及各种电线、电缆；通...
