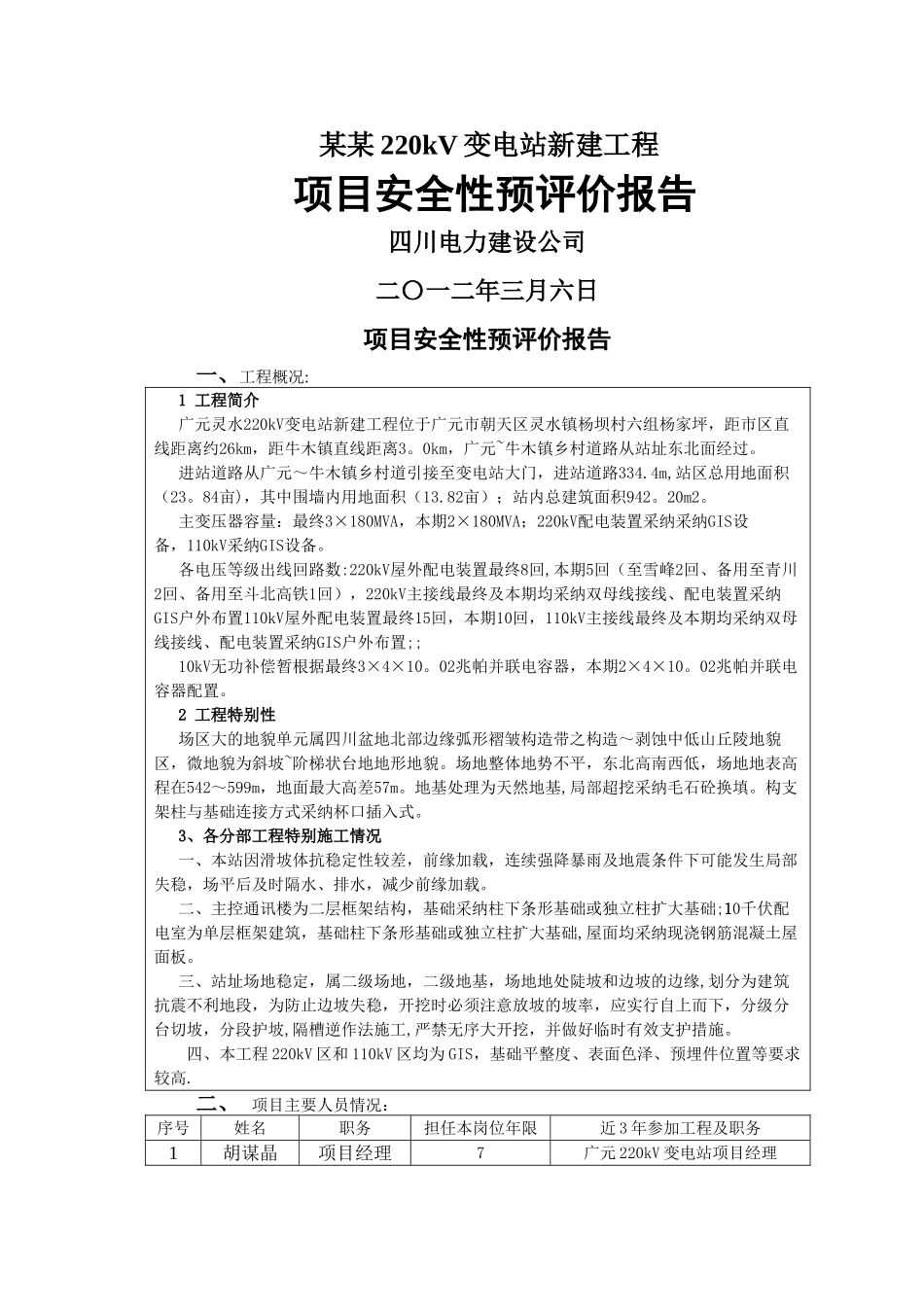

某某 220kV 变电站新建工程项目安全性预评价报告四川电力建设公司二〇一二年三月六日项目安全性预评价报告一、工程概况:1 工程简介广元灵水220kV变电站新建工程位于广元市朝天区灵水镇杨坝村六组杨家坪，距市区直线距离约26km，距牛木镇直线距离3。0km，广元~牛木镇乡村道路从站址东北面经过。进站道路从广元～牛木镇乡村道引接至变电站大门，进站道路334.4m,站区总用地面积（23。84亩)，其中围墙内用地面积（13.82亩）；站内总建筑面积942。20m2。主变压器容量：最终3×180MVA，本期2×180MVA；220kV配电装置采纳采纳GIS设备，110kV采纳GIS设备。各电压等级出线回路数:220kV屋外配电装置最终8回,本期5回（至雪峰2回、备用至青川2回、备用至斗北高铁1回），220kV主接线最终及本期均采纳双母线接线、配电装置采纳GIS户外布置110kV屋外配电装置最终15回，本期10回，110kV主接线最终及本期均采纳双母线接线、配电装置采纳GIS户外布置;;10kV无功补偿暂根据最终3×4×10。02兆帕并联电容器，本期2×4×10。02兆帕并联电容器配置。2 工程特别性场区大的地貌单元属四川盆地北部边缘弧形褶皱构造带之构造～剥蚀中低山丘陵地貌区，微地貌为斜坡~阶梯状台地地形地貌。场地整体地势不平，东北高南西低，场地地表高程在542～599m，地面最大高差57m。地基处理为天然地基,局部超挖采纳毛石砼换填。构支架柱与基础连接方式采纳杯口插入式。3、各分部工程特别施工情况一、本站因滑坡体抗稳定性较差，前缘加载，连续强降暴雨及地震条件下可能发生局部失稳，场平后及时隔水、排水，减少前缘加载。 二、主控通讯楼为二层框架结构，基础采纳柱下条形基础或独立柱扩大基础;10千伏配电室为单层框架建筑，基础柱下条形基础或独立柱扩大基础,屋面均采纳现浇钢筋混凝土屋面板。三、站址场地稳定，属二级场地，二级地基，场地地处陡坡和边坡的边缘,划分为建筑抗震不利地段，为防止边坡失稳，开挖时必须注意放坡的坡率，应实行自上而下，分级分台切坡，分段护坡,隔槽逆作法施工,严禁无序大开挖，并做好临时有效支护措施。四、本工程 220kV 区和 110kV 区均为 GIS，基础平整度、表面色泽、预埋件位置等要求较高.二、 项目主要人员情况：序号姓名职务担任本岗位年限近 3 年参加工程及职务1胡谋晶项目经理7广元 220kV 变电站项目经理绵阳 220kV 变电站项目经理绵阳南坝 220kV 变电站项目经理2李谋伟项目总工4雅安 220kV 变电站项目总工遂宁 500kV 变电站项...
