某混凝土重力坝施工组织设计

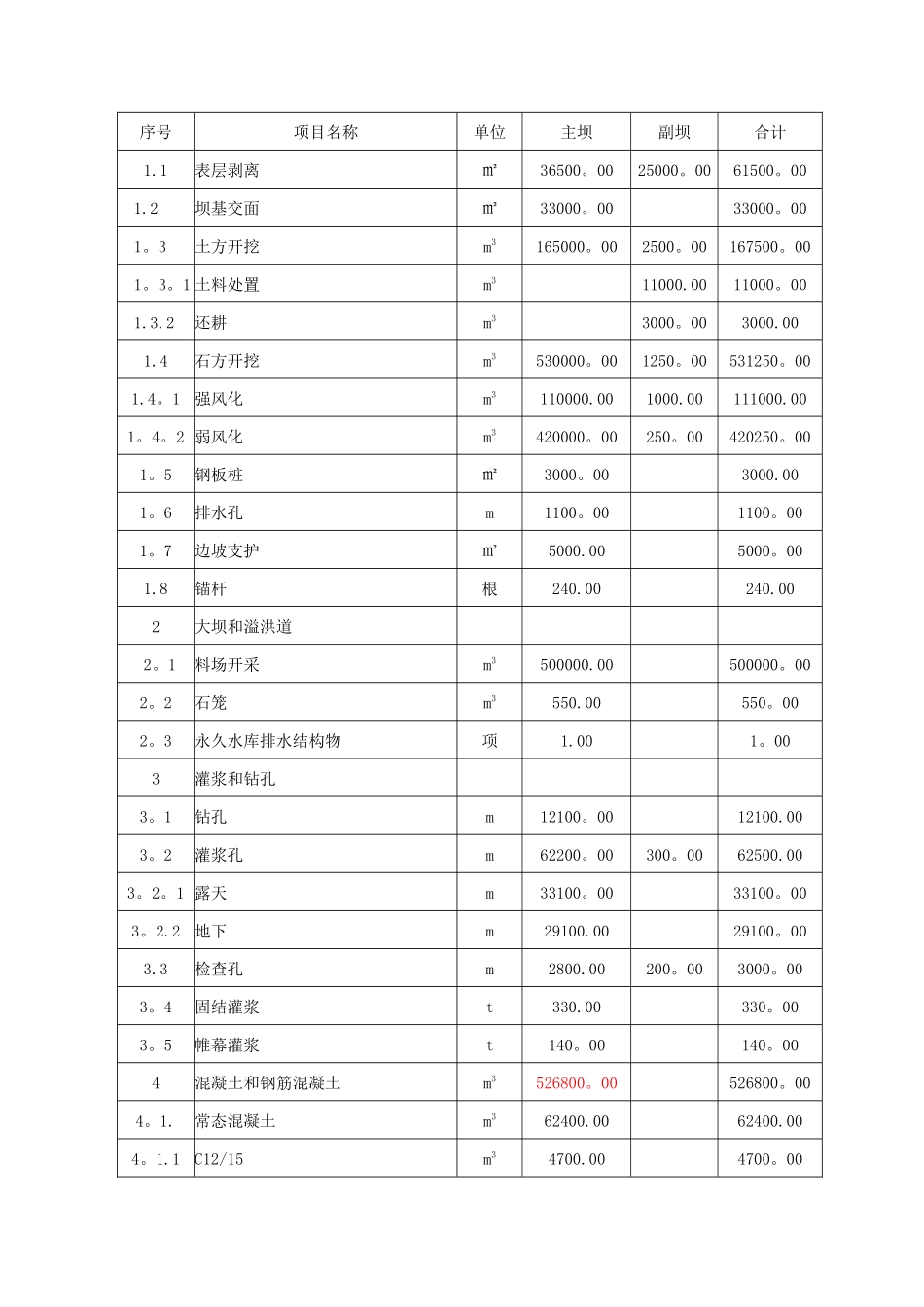

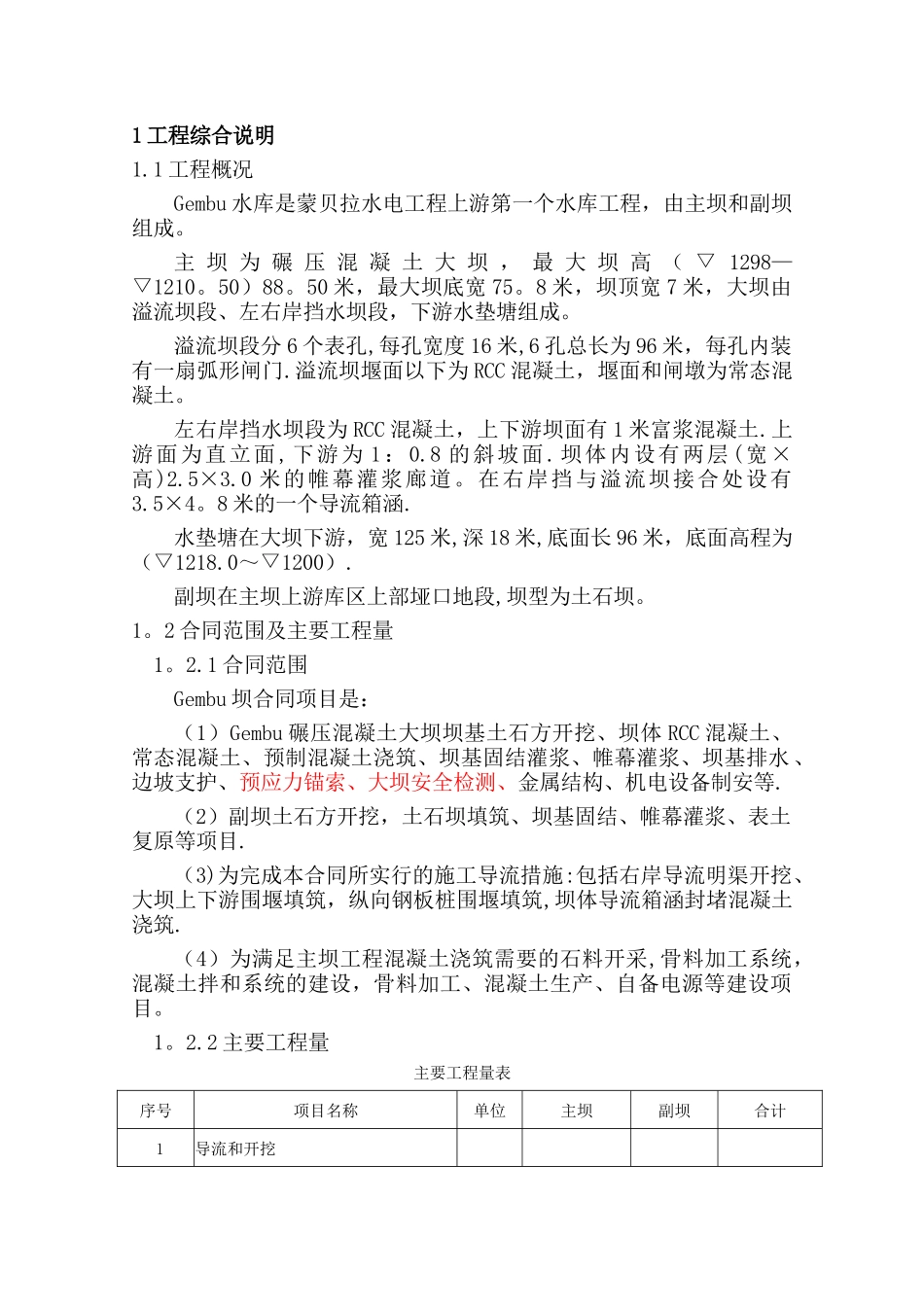

1 工程综合说明1.1 工程概况Gembu 水库是蒙贝拉水电工程上游第一个水库工程，由主坝和副坝组成。主 坝 为 碾 压 混 凝 土 大 坝 ， 最 大 坝 高 （ ▽ 1298—▽1210。50）88。50 米，最大坝底宽 75。8 米，坝顶宽 7 米，大坝由溢流坝段、左右岸挡水坝段，下游水垫塘组成。溢流坝段分 6 个表孔,每孔宽度 16 米,6 孔总长为 96 米，每孔内装有一扇弧形闸门.溢流坝堰面以下为 RCC 混凝土，堰面和闸墩为常态混凝土。左右岸挡水坝段为 RCC 混凝土，上下游坝面有 1 米富浆混凝土.上游面为直立面,下游为 1：0.8 的斜坡面.坝体内设有两层(宽×高)2.5×3.0 米的帷幕灌浆廊道。在右岸挡与溢流坝接合处设有3.5×4。8 米的一个导流箱涵.水垫塘在大坝下游，宽 125 米,深 18 米,底面长 96 米，底面高程为（▽1218.0～▽1200）.副坝在主坝上游库区上部垭口地段,坝型为土石坝。1。2 合同范围及主要工程量1。2.1 合同范围Gembu 坝合同项目是：（1）Gembu 碾压混凝土大坝坝基土石方开挖、坝体 RCC 混凝土、常态混凝土、预制混凝土浇筑、坝基固结灌浆、帷幕灌浆、坝基排水、边坡支护、预应力锚索、大坝安全检测、金属结构、机电设备制安等.（2）副坝土石方开挖，土石坝填筑、坝基固结、帷幕灌浆、表土复原等项目.（3)为完成本合同所实行的施工导流措施:包括右岸导流明渠开挖、大坝上下游围堰填筑，纵向钢板桩围堰填筑,坝体导流箱涵封堵混凝土浇筑.（4）为满足主坝工程混凝土浇筑需要的石料开采,骨料加工系统，混凝土拌和系统的建设，骨料加工、混凝土生产、自备电源等建设项目。1。2.2 主要工程量主要工程量表序号项目名称单位主坝副坝合计1导流和开挖序号项目名称单位主坝副坝合计1.1表层剥离㎡36500。0025000。0061500。001.2坝基交面㎡33000。0033000。001。3土方开挖m3165000。002500。00167500。001。3。1 土料处置m311000.0011000。001.3.2还耕m33000。003000.001.4石方开挖m3530000。001250。00531250。001.4。1强风化m3110000.001000.00111000.001。4。2 弱风化m3420000。00250。00420250。001。5钢板桩㎡3000。003000.001。6排水孔m1100。001100。001。7边坡支护㎡5000.005000。001.8锚杆根240.00240.002大坝和溢洪道2。1料场开采m3500000.00500000。002。2石笼m3550.00550。002。3永久水库排水结构物项1.001。003灌浆和钻孔3。1钻孔m12100。0012100.003。2灌浆孔m62200。00300。0062500.003。2。1...
