某火车站站房及雨棚钢结构施工方案-secret

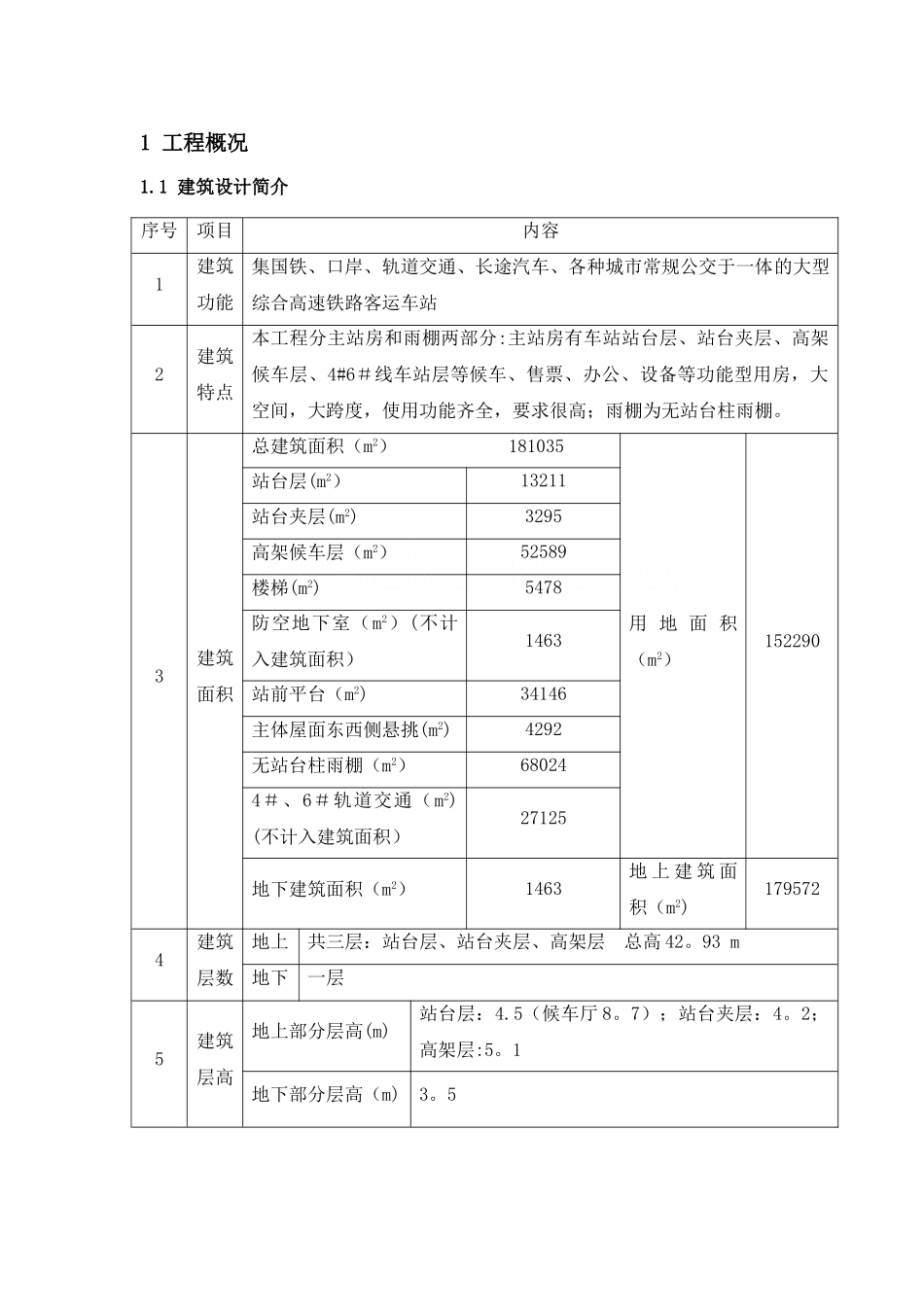

某火车站站房及雨棚钢结构施工方案-secret_第1页
1/34

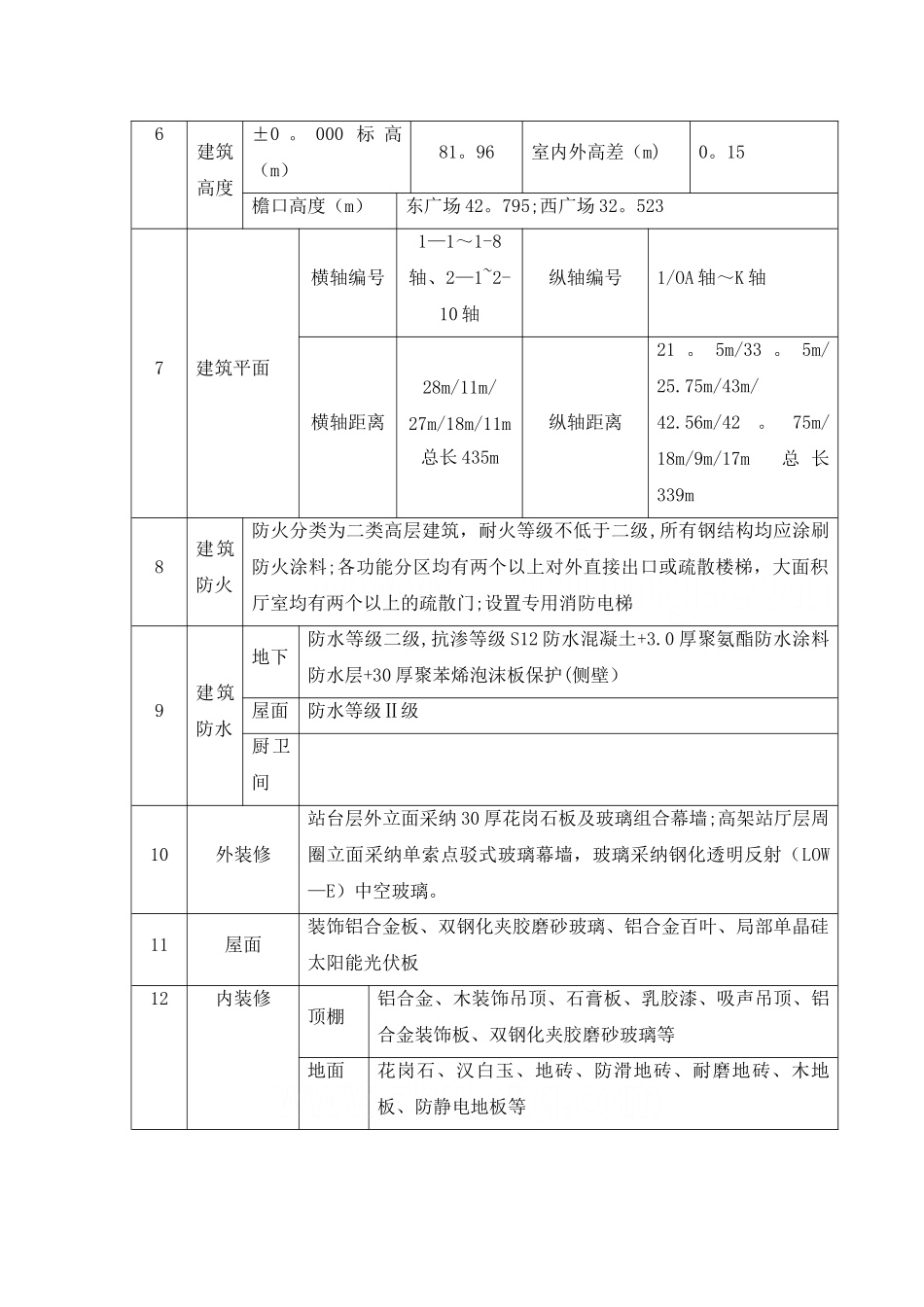

某火车站站房及雨棚钢结构施工方案-secret_第2页
2/34

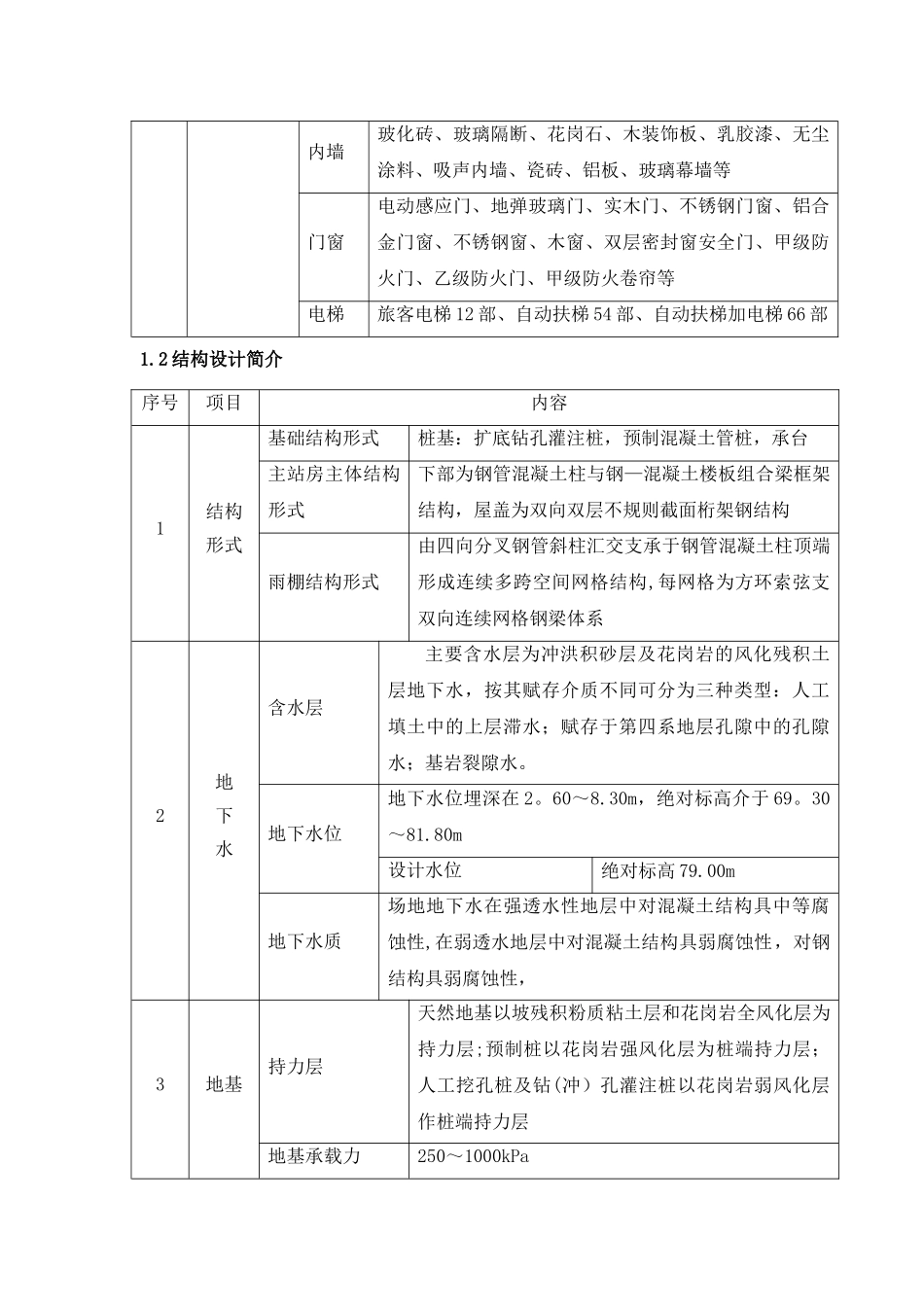

某火车站站房及雨棚钢结构施工方案-secret_第3页
3/34
1 工程概况1.1 建筑设计简介序号项目内容1建筑功能集国铁、口岸、轨道交通、长途汽车、各种城市常规公交于一体的大型综合高速铁路客运车站2建筑特点本工程分主站房和雨棚两部分:主站房有车站站台层、站台夹层、高架候车层、4#6#线车站层等候车、售票、办公、设备等功能型用房,大空间,大跨度,使用功能齐全,要求很高;雨棚为无站台柱雨棚。3建筑面积总建筑面积(m2) 181035用 地 面 积(m2)152290站台层(m2)13211站台夹层(m2)3295高架候车层(m2)52589楼梯(m2)5478防空地下室(m2)(不计入建筑面积)1463站前平台(m2)34146主体屋面东西侧悬挑(m2)4292无站台柱雨棚(m2)680244#、6#轨道交通(m2)(不计入建筑面积)27125地下建筑面积(m2)1463地 上 建 筑 面积(m2)1795724建筑层数地上共三层:站台层、站台夹层、高架层 总高 42。93 m地下一层5建筑层高地上部分层高(m)站台层:4.5(候车厅 8。7);站台夹层:4。2;高架层:5。1地下部分层高(m)3。56建筑高度±0 。 000 标 高(m)81。96室内外高差(m)0。15檐口高度(m)东广场 42。795;西广场 32。5237建筑平面横轴编号1—1~1-8轴、2—1~2-10 轴纵轴编号1/OA 轴~K 轴横轴距离28m/11m/27m/18m/11m总长 435m纵轴距离21 。 5m/33 。 5m/25.75m/43m/42.56m/42。75m/18m/9m/17m 总 长339m8建筑防火防火分类为二类高层建筑,耐火等级不低于二级,所有钢结构均应涂刷防火涂料;各功能分区均有两个以上对外直接出口或疏散楼梯,大面积厅室均有两个以上的疏散门;设置专用消防电梯9建筑防水地下防水等级二级,抗渗等级 S12 防水混凝土+3.0 厚聚氨酯防水涂料防水层+30 厚聚苯烯泡沫板保护(侧壁)屋面防水等级Ⅱ级厨卫间10外装修站台层外立面采纳 30 厚花岗石板及玻璃组合幕墙;高架站厅层周圈立面采纳单索点驳式玻璃幕墙,玻璃采纳钢化透明反射(LOW—E)中空玻璃。11屋面装饰铝合金板、双钢化夹胶磨砂玻璃、铝合金百叶、局部单晶硅太阳能光伏板12内装修顶棚铝合金、木装饰吊顶、石膏板、乳胶漆、吸声吊顶、铝合金装饰板、双钢化夹胶磨砂玻璃等地面花岗石、汉白玉、地砖、防滑地砖、耐磨地砖、木地板、防静电地板等内墙玻化砖、玻璃隔断、花岗石、木装饰板、乳胶漆、无尘涂料、吸声内墙、瓷砖、铝板、玻璃幕墙等门窗电动感应门、地弹玻璃门、实木门、不锈钢门窗、铝合金门窗、不锈钢窗、木窗、双层密封窗安全门、甲级防火门、乙级防火门、甲级防火卷帘等电梯...
