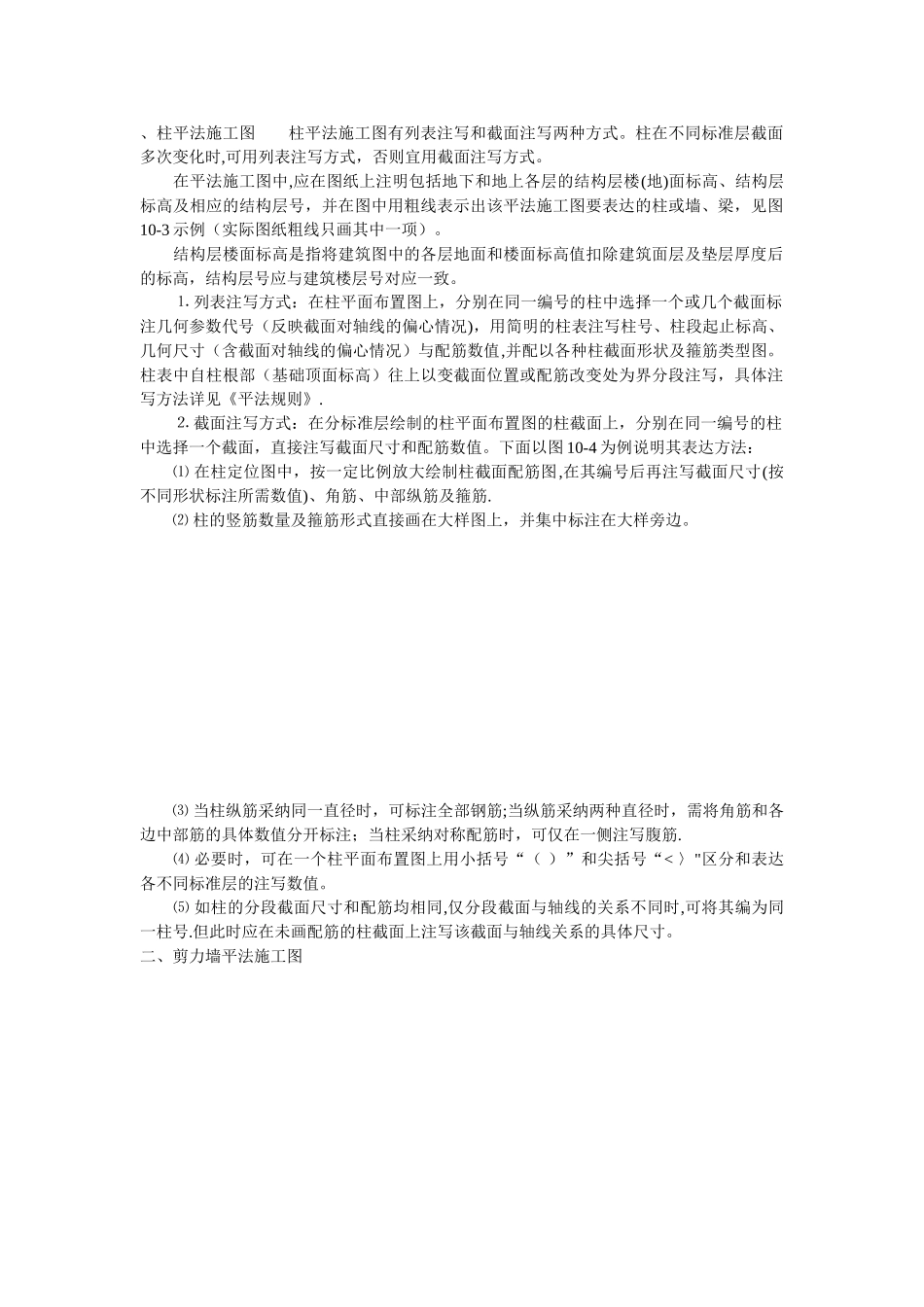

、柱平法施工图 柱平法施工图有列表注写和截面注写两种方式。柱在不同标准层截面多次变化时,可用列表注写方式，否则宜用截面注写方式。 在平法施工图中,应在图纸上注明包括地下和地上各层的结构层楼(地)面标高、结构层标高及相应的结构层号，并在图中用粗线表示出该平法施工图要表达的柱或墙、梁，见图10-3 示例（实际图纸粗线只画其中一项）。 结构层楼面标高是指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层厚度后的标高，结构层号应与建筑楼层号对应一致。 ⒈ 列表注写方式：在柱平面布置图上，分别在同一编号的柱中选择一个或几个截面标注几何参数代号（反映截面对轴线的偏心情况)，用简明的柱表注写柱号、柱段起止标高、几何尺寸（含截面对轴线的偏心情况）与配筋数值,并配以各种柱截面形状及箍筋类型图。柱表中自柱根部（基础顶面标高）往上以变截面位置或配筋改变处为界分段注写，具体注写方法详见《平法规则》. ⒉ 截面注写方式：在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，直接注写截面尺寸和配筋数值。下面以图 10-4 为例说明其表达方法： ⑴ 在柱定位图中，按一定比例放大绘制柱截面配筋图,在其编号后再注写截面尺寸(按不同形状标注所需数值)、角筋、中部纵筋及箍筋. ⑵ 柱的竖筋数量及箍筋形式直接画在大样图上，并集中标注在大样旁边。 ⑶ 当柱纵筋采纳同一直径时，可标注全部钢筋;当纵筋采纳两种直径时，需将角筋和各边中部筋的具体数值分开标注；当柱采纳对称配筋时，可仅在一侧注写腹筋. ⑷ 必要时，可在一个柱平面布置图上用小括号“（ ）”和尖括号“< 〉"区分和表达各不同标准层的注写数值。 ⑸ 如柱的分段截面尺寸和配筋均相同,仅分段截面与轴线的关系不同时,可将其编为同一柱号.但此时应在未画配筋的柱截面上注写该截面与轴线关系的具体尺寸。二、剪力墙平法施工图 剪力墙平法施工图也有列表注写和截面注写两种方式.剪力墙在不同标准层截面多次变化时，可用列表注写方式，否则宜用截面注写方式。 剪力墙平面布置图可实行适当比例单独绘制，也可与柱或梁平面图合并绘制。当剪力墙较复杂或采纳截面注写方式时，应按标准层分别绘制。 在剪力墙平法施工图中，也应采纳表格或其他方式注明各结构层的楼面标高、结构层标高及相应的结构层号. 对于轴线未居中的剪力墙(包括端柱)，应标注其偏心定位尺寸。 ⒈ 列表注写方式：把剪力墙视为由墙柱、墙身和墙梁三类...
