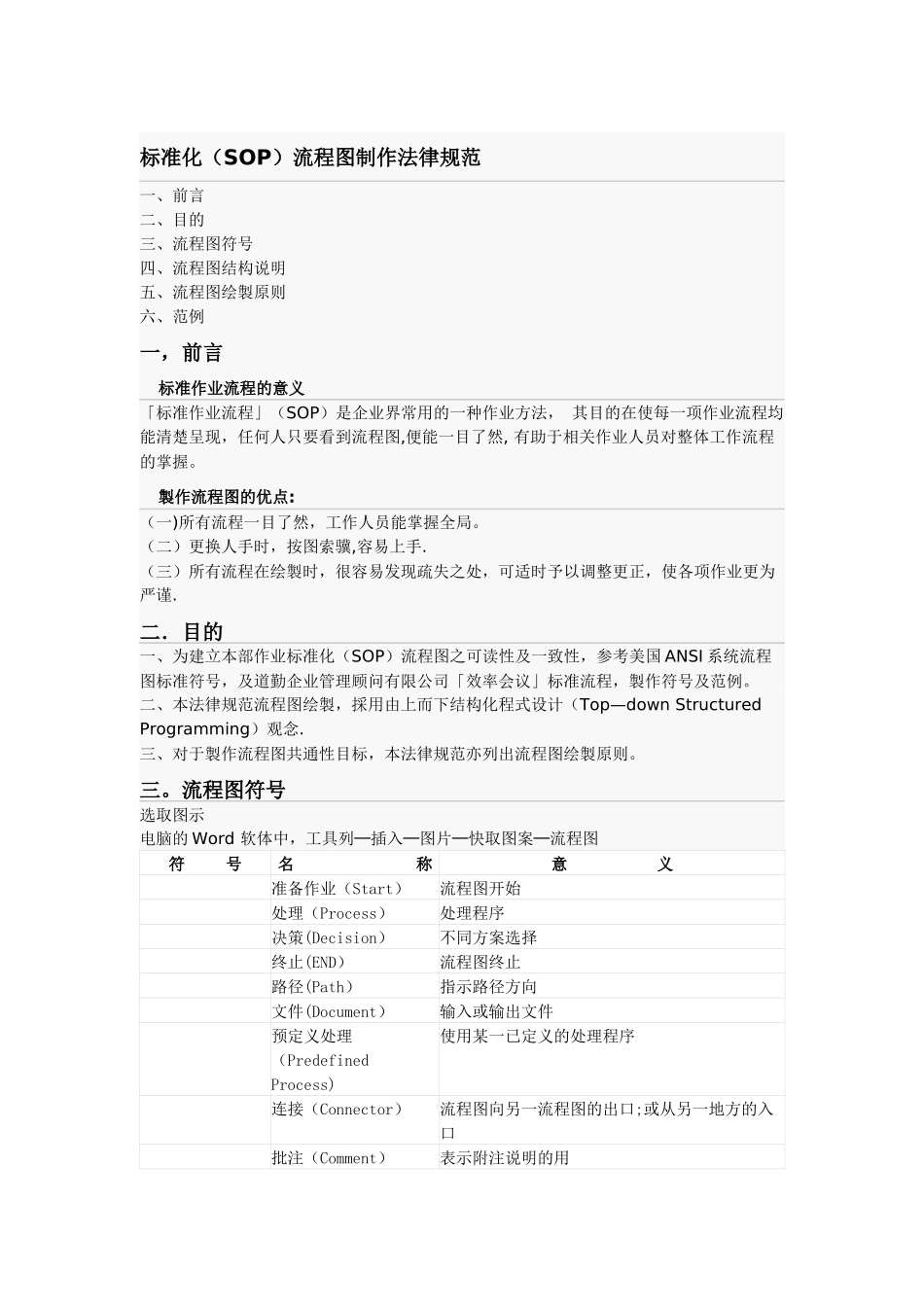

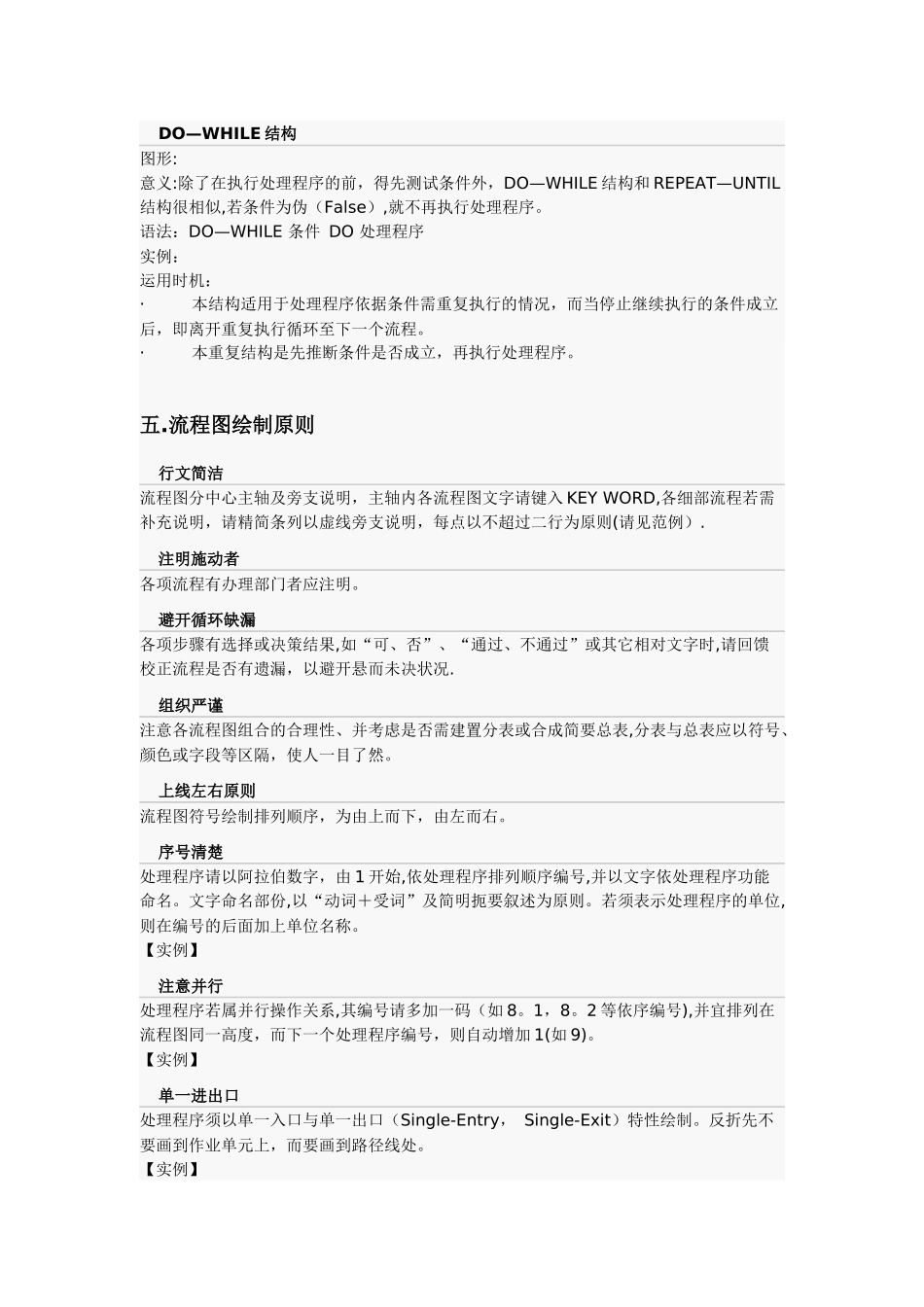

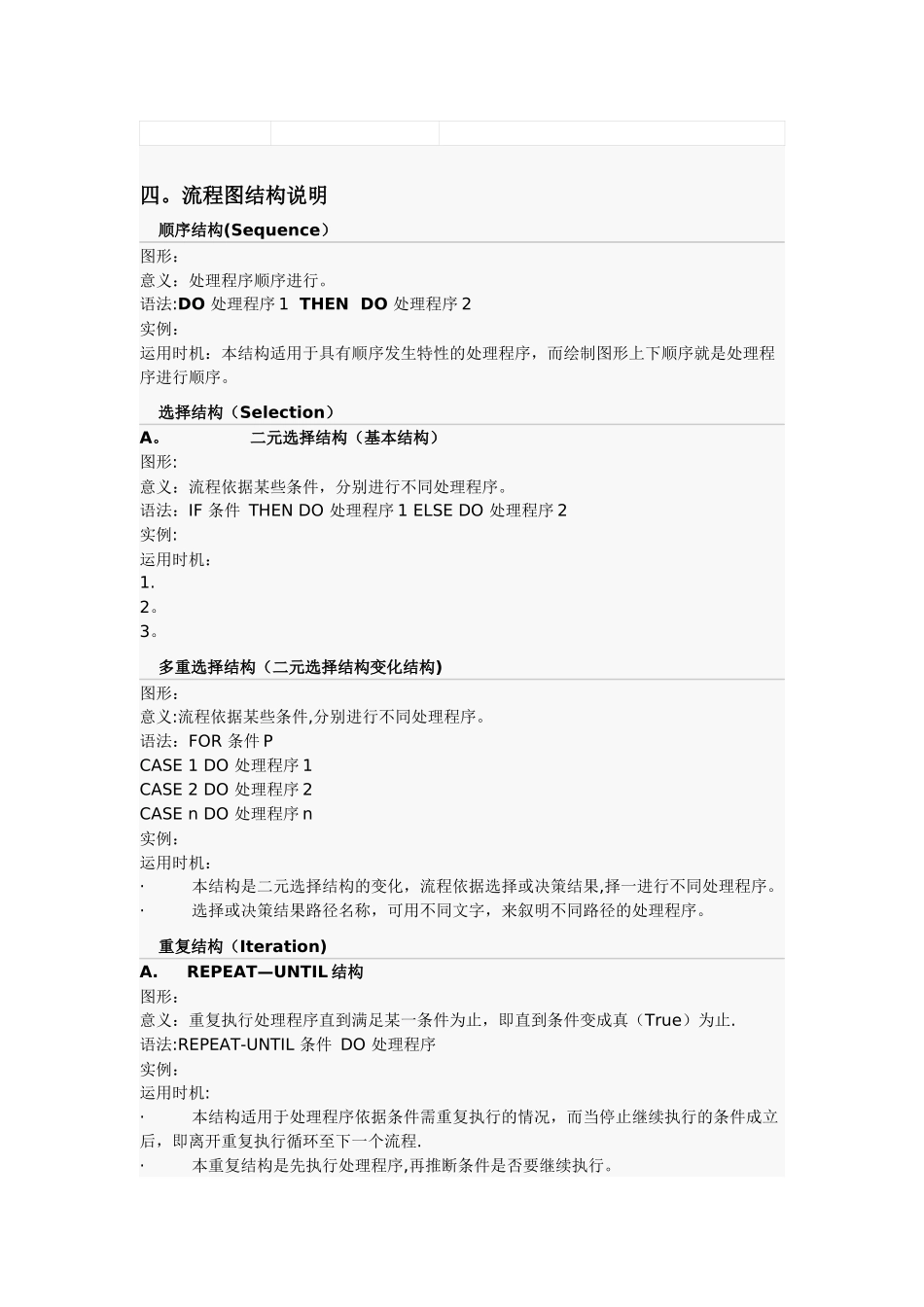

标准化（SOP）流程图制作法律规范一、前言二、目的三、流程图符号四、流程图结构说明五、流程图绘製原则六、范例一，前言标准作业流程的意义「标准作业流程」（SOP）是企业界常用的一种作业方法， 其目的在使每一项作业流程均能清楚呈现，任何人只要看到流程图,便能一目了然, 有助于相关作业人员对整体工作流程的掌握。製作流程图的优点:（一)所有流程一目了然，工作人员能掌握全局。（二）更换人手时，按图索骥,容易上手.（三）所有流程在绘製时，很容易发现疏失之处，可适时予以调整更正，使各项作业更为严谨.二．目的一、为建立本部作业标准化（SOP）流程图之可读性及一致性，参考美国 ANSI 系统流程图标准符号，及道勤企业管理顾问有限公司「效率会议」标准流程，製作符号及范例。二、本法律规范流程图绘製，採用由上而下结构化程式设计（Top—down Structured Programming）观念.三、对于製作流程图共通性目标，本法律规范亦列出流程图绘製原则。三。流程图符号选取图示电脑的 Word 软体中，工具列─插入─图片─快取图案─流程图符 号名 称意 义准备作业（Start）流程图开始处理（Process）处理程序决策(Decision）不同方案选择终止(END）流程图终止路径(Path）指示路径方向文件(Document）输入或输出文件预定义处理（Predefined Process)使用某一已定义的处理程序连接（Connector）流程图向另一流程图的出口;或从另一地方的入口批注（Comment）表示附注说明的用 四。流程图结构说明顺序结构(Sequence）图形：意义：处理程序顺序进行。语法:DO 处理程序 1 THEN DO 处理程序 2实例：运用时机：本结构适用于具有顺序发生特性的处理程序，而绘制图形上下顺序就是处理程序进行顺序。选择结构（Selection）A。 二元选择结构（基本结构）图形:意义：流程依据某些条件，分别进行不同处理程序。语法：IF 条件 THEN DO 处理程序 1 ELSE DO 处理程序 2实例:运用时机：1.2。3。多重选择结构（二元选择结构变化结构)图形：意义:流程依据某些条件,分别进行不同处理程序。语法：FOR 条件 PCASE 1 DO 处理程序 1CASE 2 DO 处理程序 2CASE n DO 处理程序 n实例：运用时机：· 本结构是二元选择结构的变化，流程依据选择或决策结果,择一进行不同处理程序。· 选择或决策结果路径名称，可用不同文字，来叙明不同路径的处理程序。重复结构（Iteration)A. REPEAT—UNTIL 结构图形：意义：重复执行处理程序直到满...
