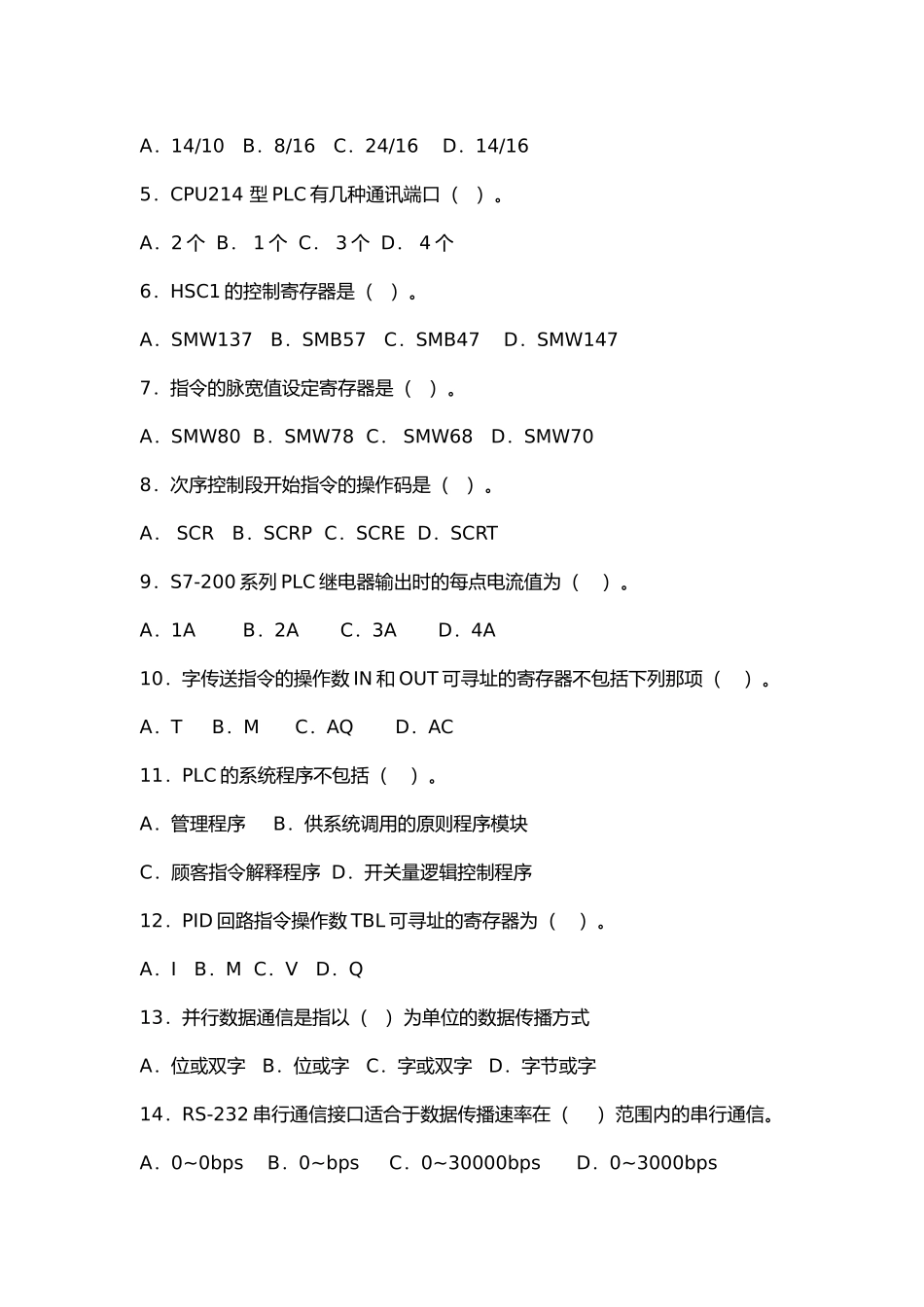

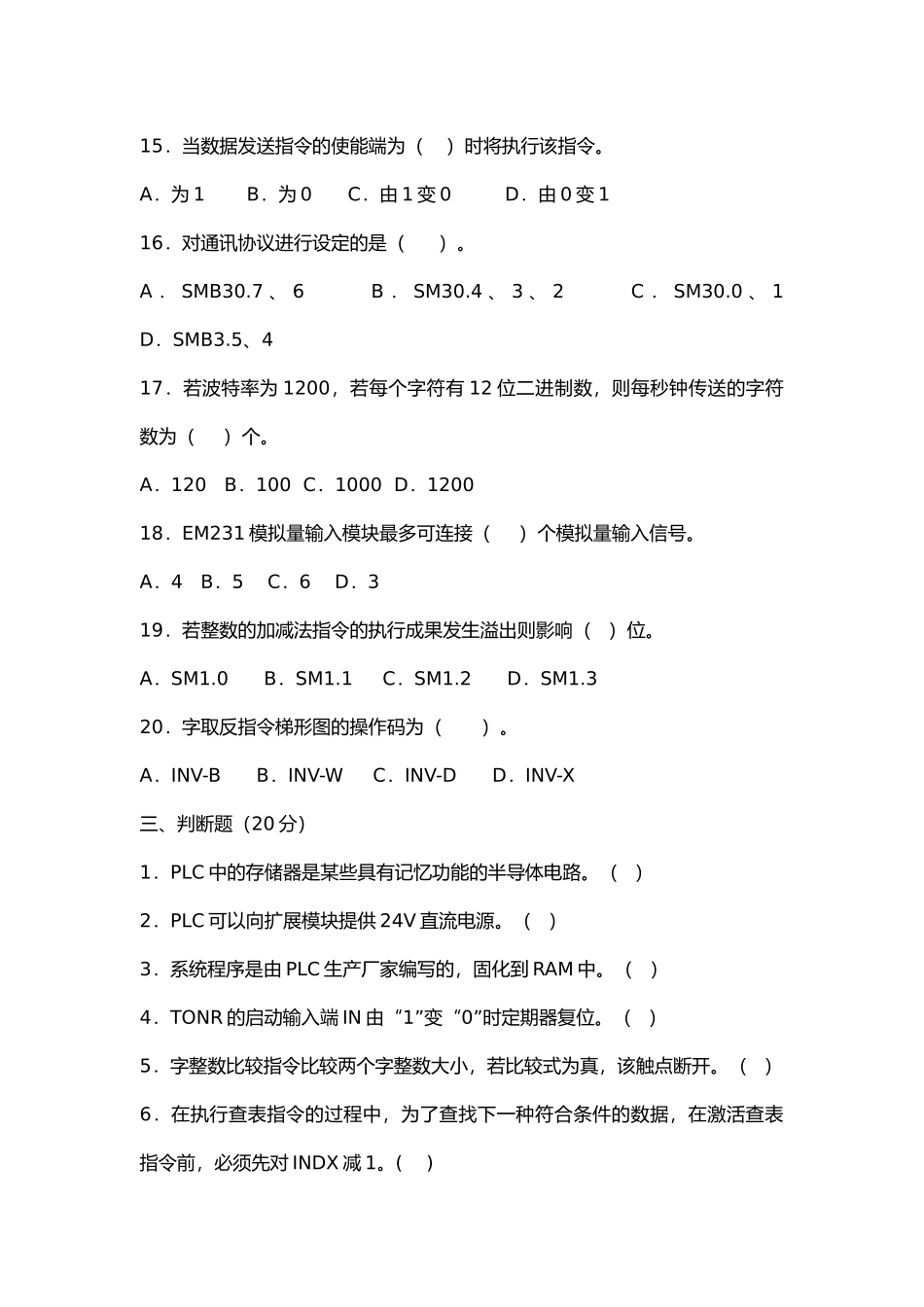

S7-200PLC 编程及应用题库（一）一、填空题（20 分）1．S7-200 系列 PLC 的数据存储辨别两大部分，是 与 。2．高速计数器 HC 的寻址格式是 。3．S7-200 型 PLC 的定期器包括 、 、 三种类型。4．S7-200 系列 PLC 的 与 两个输出端子,除正常使用外，还可运用PLC 的高速输出功能产生 PTO 与 PWM 输出。5．定期器预设值 PT 采用的寻址方式为 。6．在 PLC 运行的第一种扫描周期为 ON 的特殊存储器位是 。7．S7-200 系列 PLC 共有 个高速计数器，其中只有 1 种工作模式的是 。8．定期器的两个变量是 和 。9．PLC 中输入接口电路的类型有 和 两种。10．I/O 总点数是指 和 的数量。11．具有自己的 CPU 和系统的模块称为 。12．EM231 模拟量输入模块的输入类型为 。二、选择题（40 分）1．下列那项属于双字寻址（ ）。A．QW1 B．V10 C．IB0 D． MD282．只能使用字寻址方式来存取信息的寄存器是（ ）。A．S B．I C．HC D．AI3．SM 是哪个存储器的标识符。（ ）A．高速计数器 B．累加器 C．内部辅助寄存器 D．特殊辅助寄存器4．CPU214 型 PLC 本机 I/O 点数为（ ）。A．14/10 B．8/16 C．24/16 D．14/165．CPU214 型 PLC 有几种通讯端口（ ）。 A．2 个 B． 1 个 C． 3 个 D． 4 个6．HSC1 的控制寄存器是（ ）。A．SMW137 B．SMB57 C．SMB47 D．SMW147 7．指令的脉宽值设定寄存器是（ ）。A．SMW80 B．SMW78 C． SMW68 D．SMW708．次序控制段开始指令的操作码是（ ）。A． SCR B．SCRP C．SCRE D．SCRT9．S7-200 系列 PLC 继电器输出时的每点电流值为（ ）。A．1A B．2A C．3A D．4A10．字传送指令的操作数 IN 和 OUT 可寻址的寄存器不包括下列那项（ ）。A．T B．M C．AQ D．AC11．PLC 的系统程序不包括（ ）。A．管理程序 B．供系统调用的原则程序模块 C．顾客指令解释程序 D．开关量逻辑控制程序12．PID 回路指令操作数 TBL 可寻址的寄存器为（ ）。A．I B．M C．V D．Q13．并行数据通信是指以（ ）为单位的数据传播方式A．位或双字 B．位或字 C．字或双字 D．字节或字14．RS-232 串行通信接口适合于数据传播速率在（ ）范围内的串行通信。A．0~0bps B．0~bps C．0~30000bps D．0~3000bps15．当数据发送指令的使能端为（ ）时将执行该指令。A．为 1 B．为 0 C．由 1 变 0 D．由 0 变 11...
