栈桥钢结构工程施工组织设计

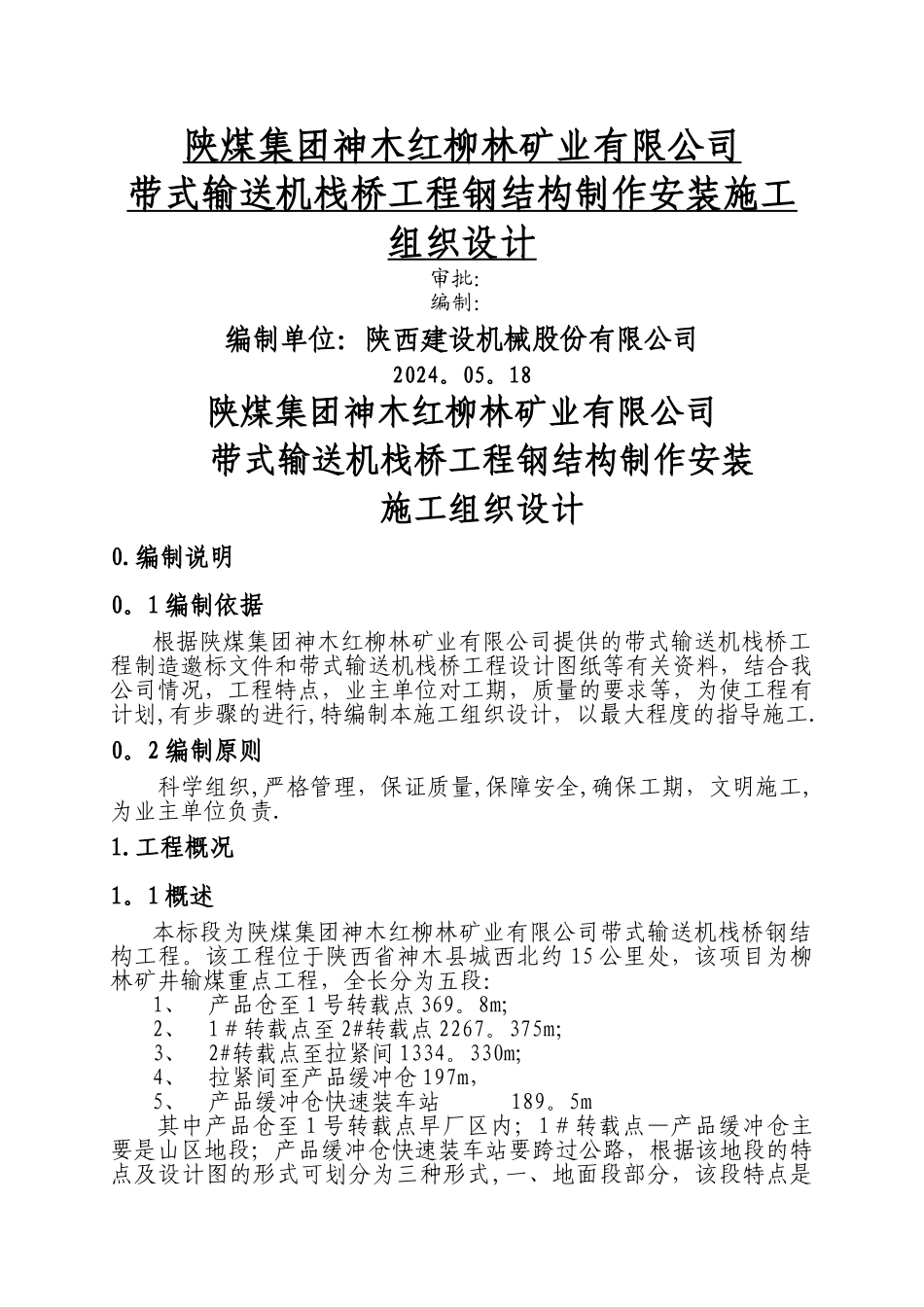

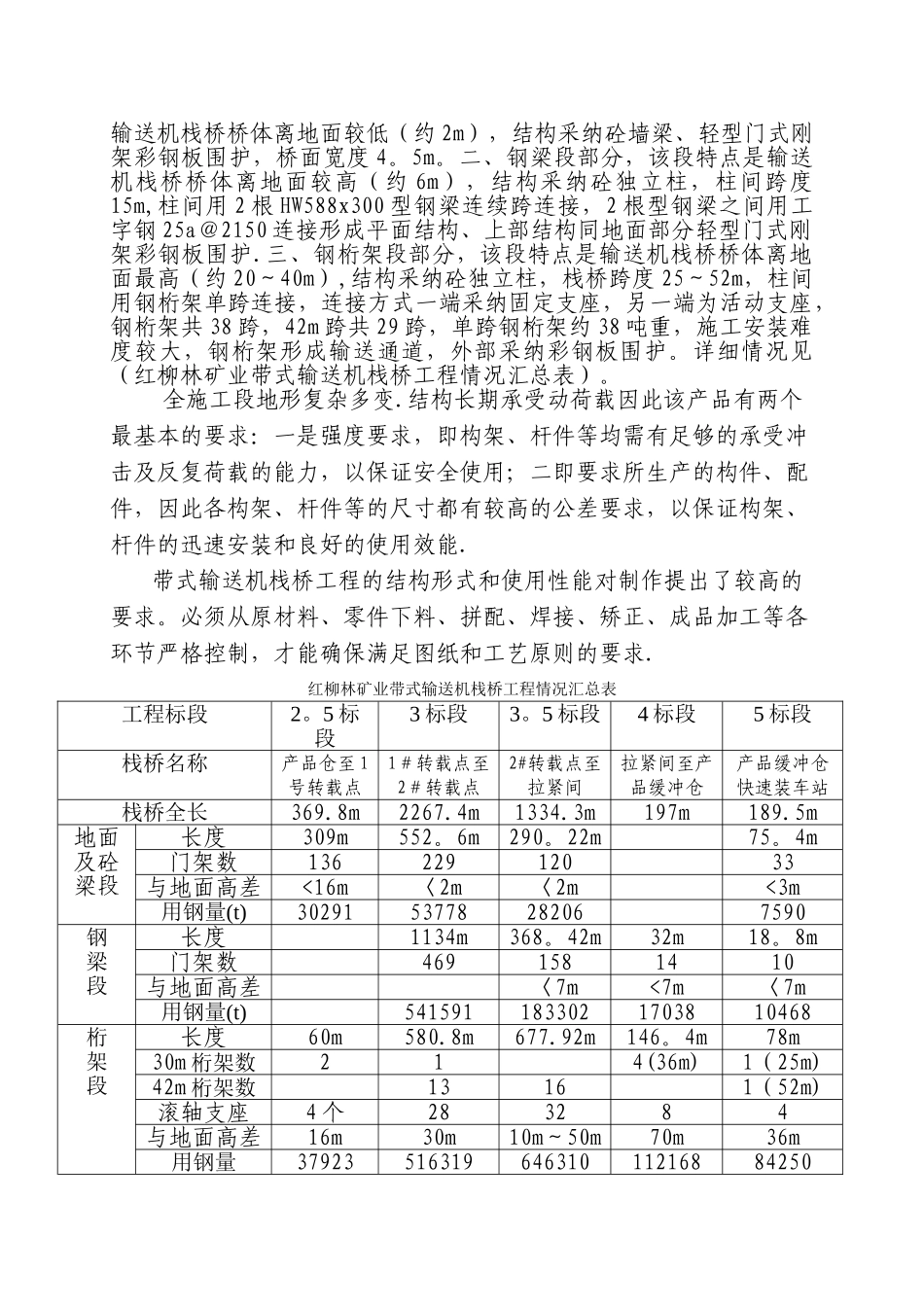

陕煤集团神木红柳林矿业有限公司带式输送机栈桥工程钢结构制作安装施工组织设计审批：编制：编制单位：陕西建设机械股份有限公司2024。05。18陕煤集团神木红柳林矿业有限公司带式输送机栈桥工程钢结构制作安装施工组织设计0.编制说明0。1 编制依据根据陕煤集团神木红柳林矿业有限公司提供的带式输送机栈桥工程制造邀标文件和带式输送机栈桥工程设计图纸等有关资料，结合我公司情况，工程特点，业主单位对工期，质量的要求等，为使工程有计划,有步骤的进行,特编制本施工组织设计，以最大程度的指导施工.0。2 编制原则 科学组织,严格管理，保证质量,保障安全,确保工期，文明施工,为业主单位负责.1.工程概况1。1 概述本标段为陕煤集团神木红柳林矿业有限公司带式输送机栈桥钢结构工程。该工程位于陕西省神木县城西北约 15 公里处，该项目为柳林矿井输煤重点工程，全长分为五段：1、产品仓至 1 号转载点 369。8m;2、1＃转载点至 2#转载点 2267。375m；3、2#转载点至拉紧间 1334。330m;4、拉紧间至产品缓冲仓 197m，5、产品缓冲仓快速装车站 189。5m其中产品仓至 1 号转载点早厂区内；1＃转载点—产品缓冲仓主要是山区地段；产品缓冲仓快速装车站要跨过公路，根据该地段的特点及设计图的形式可划分为三种形式,一、地面段部分，该段特点是输送机栈桥桥体离地面较低（约 2m），结构采纳砼墙梁、轻型门式刚架彩钢板围护，桥面宽度 4。5m。二、钢梁段部分，该段特点是输送机栈桥桥体离地面较高（约 6m），结构采纳砼独立柱，柱间跨度15m,柱间用 2 根 HW588x300 型钢梁连续跨连接，2 根型钢梁之间用工字钢 25a＠2150 连接形成平面结构、上部结构同地面部分轻型门式刚架彩钢板围护.三、钢桁架段部分，该段特点是输送机栈桥桥体离地面最高（约 20～40m）,结构采纳砼独立柱，栈桥跨度 25～52m，柱间用钢桁架单跨连接，连接方式一端采纳固定支座，另一端为活动支座，钢桁架共 38 跨，42m 跨共 29 跨，单跨钢桁架约 38 吨重，施工安装难度较大，钢桁架形成输送通道，外部采纳彩钢板围护。详细情况见（红柳林矿业带式输送机栈桥工程情况汇总表）。全施工段地形复杂多变.结构长期承受动荷载因此该产品有两个最基本的要求：一是强度要求，即构架、杆件等均需有足够的承受冲击及反复荷载的能力，以保证安全使用；二即要求所生产的构件、配件，因此各构架、杆件等的尺寸都有较高的公差要求，以保证构架、杆件的迅速安装和良好的使用...
