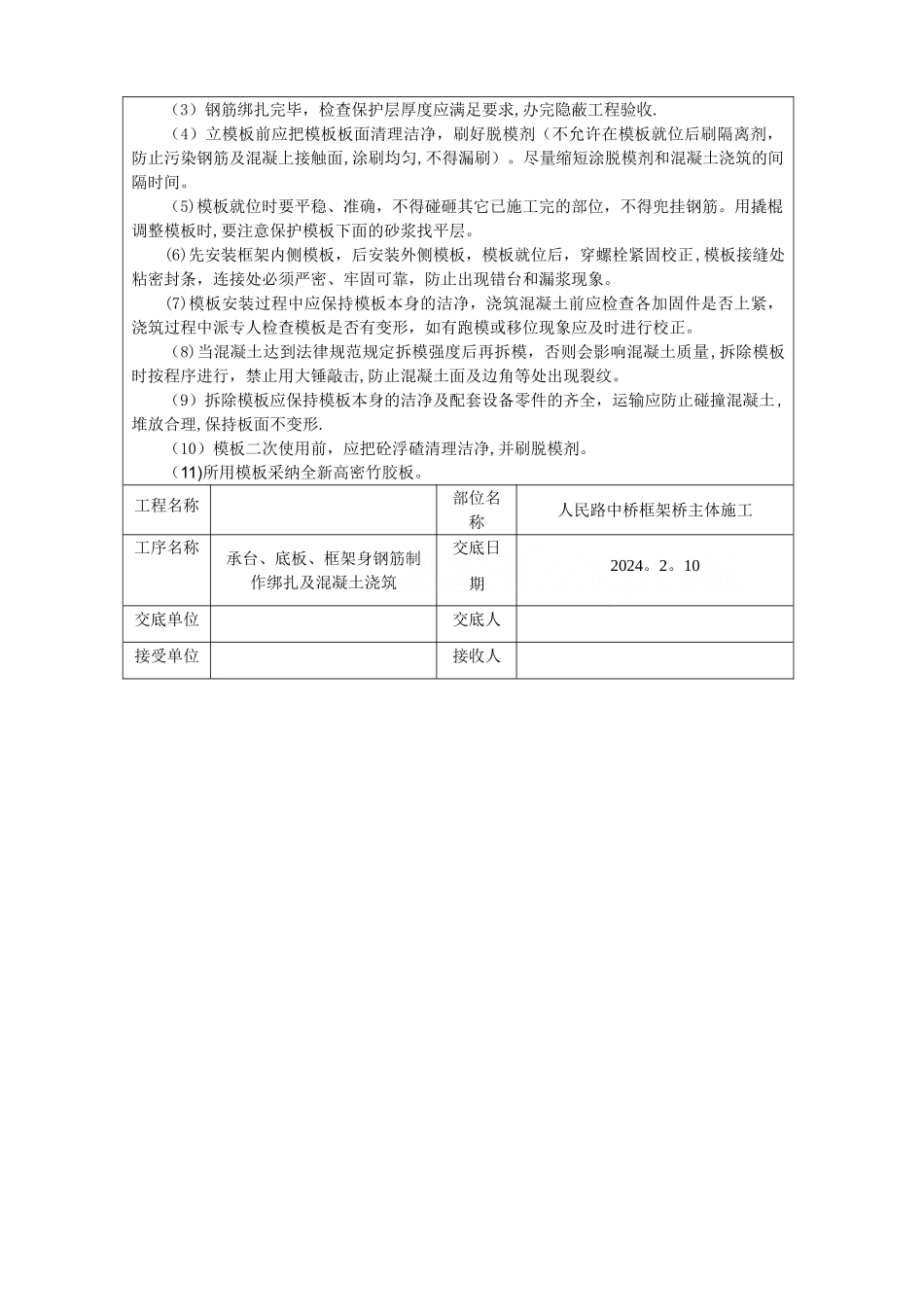

技术交底记录工程名称部位名称人民路中桥框架桥主体施工工序名称承台、底板、框架身钢筋制作绑扎及混凝土浇筑交底日期2024.2。10交底单位交底人接受单位接收人一、施工工艺1.施工工艺流程框图:1、支架搭设支架采纳满堂式脚手架,φ4.8cm 钢管及[14 槽钢组合搭设成满堂式支架,支架底下采纳 10×10cm 方木或型钢垫梁等措施增大传力面积,垫梁直接放置在框架底平面。2、模板工程名称部位名称人民路中桥框架桥主体施工工序名称承台、底板、框架身钢筋制作绑扎及混凝土浇筑交底日期2024.2。10交底单位交底人接受单位接收人细化配模方案,框架边墙采纳覆塑竹胶模板,在加工现场。(1)模板出厂前,在平地上进行试拼,检查其尺寸是否与设计相符,同时检查模板间是否合缝,对拉螺栓孔是否对位等,以便作相应调整。(2)模板重点加固底端和顶端,加固采纳刚性井式钢管架作对撑杆。模板内架采纳钢管架支撑,立杆间距 0。7 米,水平杆间距 1.4 米,立杆底下设扫地杆,两边设剪刀撑。内、外模板采纳 φ10 拉杆双层钢管山形卡加固,拉杆间距 600mm;加固钢管与钢管内架扣牢。测量放样绑扎钢筋安装模板检查浇注砼拆模养生检查钢筋下料模板制作振捣监理批准制作试件场地清理(3)钢筋绑扎完毕,检查保护层厚度应满足要求,办完隐蔽工程验收.(4)立模板前应把模板板面清理洁净,刷好脱模剂(不允许在模板就位后刷隔离剂,防止污染钢筋及混凝上接触面,涂刷均匀,不得漏刷)。尽量缩短涂脱模剂和混凝土浇筑的间隔时间。(5)模板就位时要平稳、准确,不得碰砸其它已施工完的部位,不得兜挂钢筋。用撬棍调整模板时,要注意保护模板下面的砂浆找平层。(6)先安装框架内侧模板,后安装外侧模板,模板就位后,穿螺栓紧固校正,模板接缝处粘密封条,连接处必须严密、牢固可靠,防止出现错台和漏浆现象。(7)模板安装过程中应保持模板本身的洁净,浇筑混凝土前应检查各加固件是否上紧,浇筑过程中派专人检查模板是否有变形,如有跑模或移位现象应及时进行校正。(8)当混凝土达到法律规范规定拆模强度后再拆模,否则会影响混凝土质量,拆除模板时按程序进行,禁止用大锤敲击,防止混凝土面及边角等处出现裂纹。(9)拆除模板应保持模板本身的洁净及配套设备零件的齐全,运输应防止碰撞混凝土,堆放合理,保持板面不变形.(10)模板二次使用前,应把砼浮碴清理洁净,并刷脱模剂。(11)所用模板采纳全新高密竹胶板。工程名称部位名称人民路中桥框架桥主体施工工序名称承台、底板...
