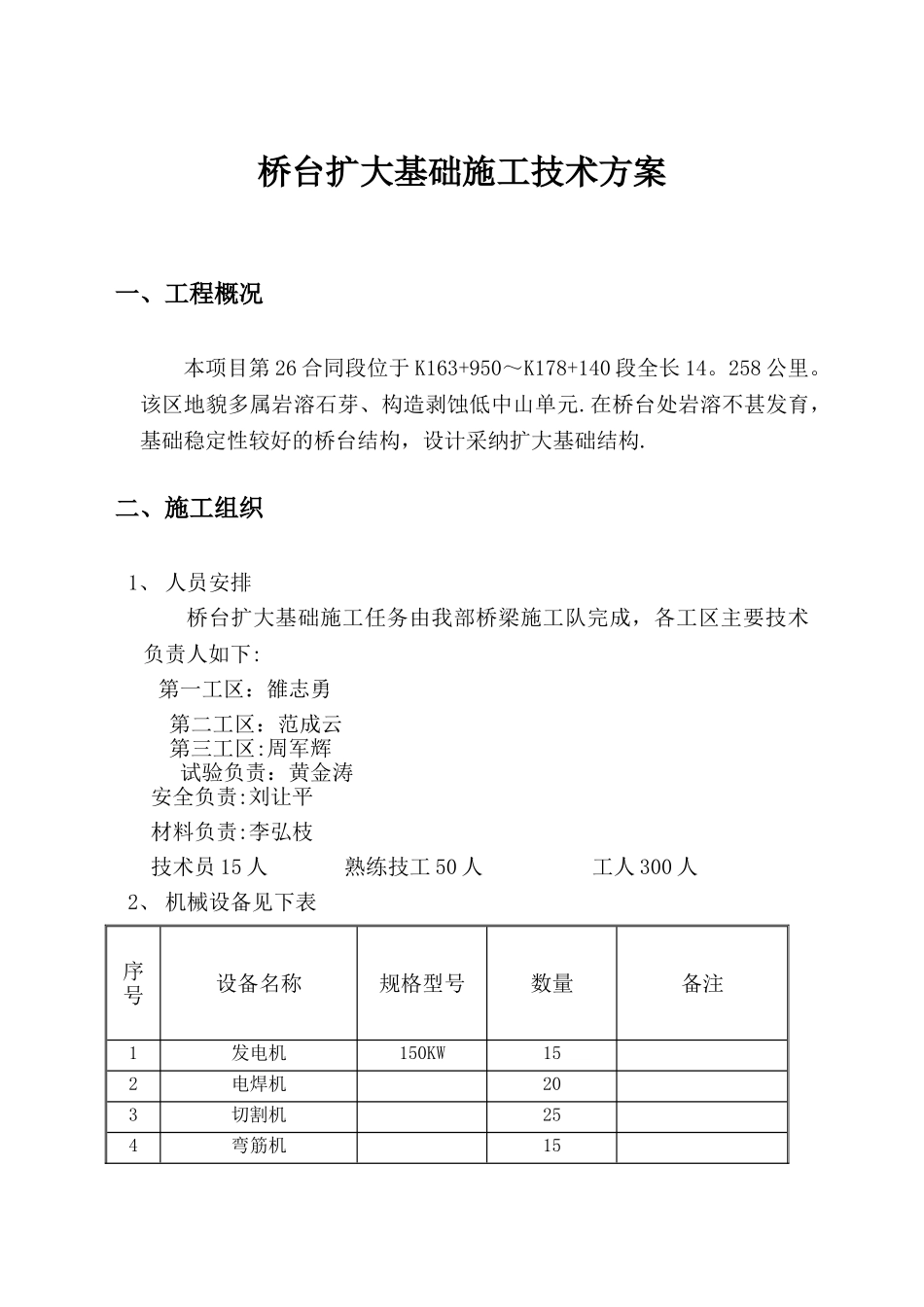

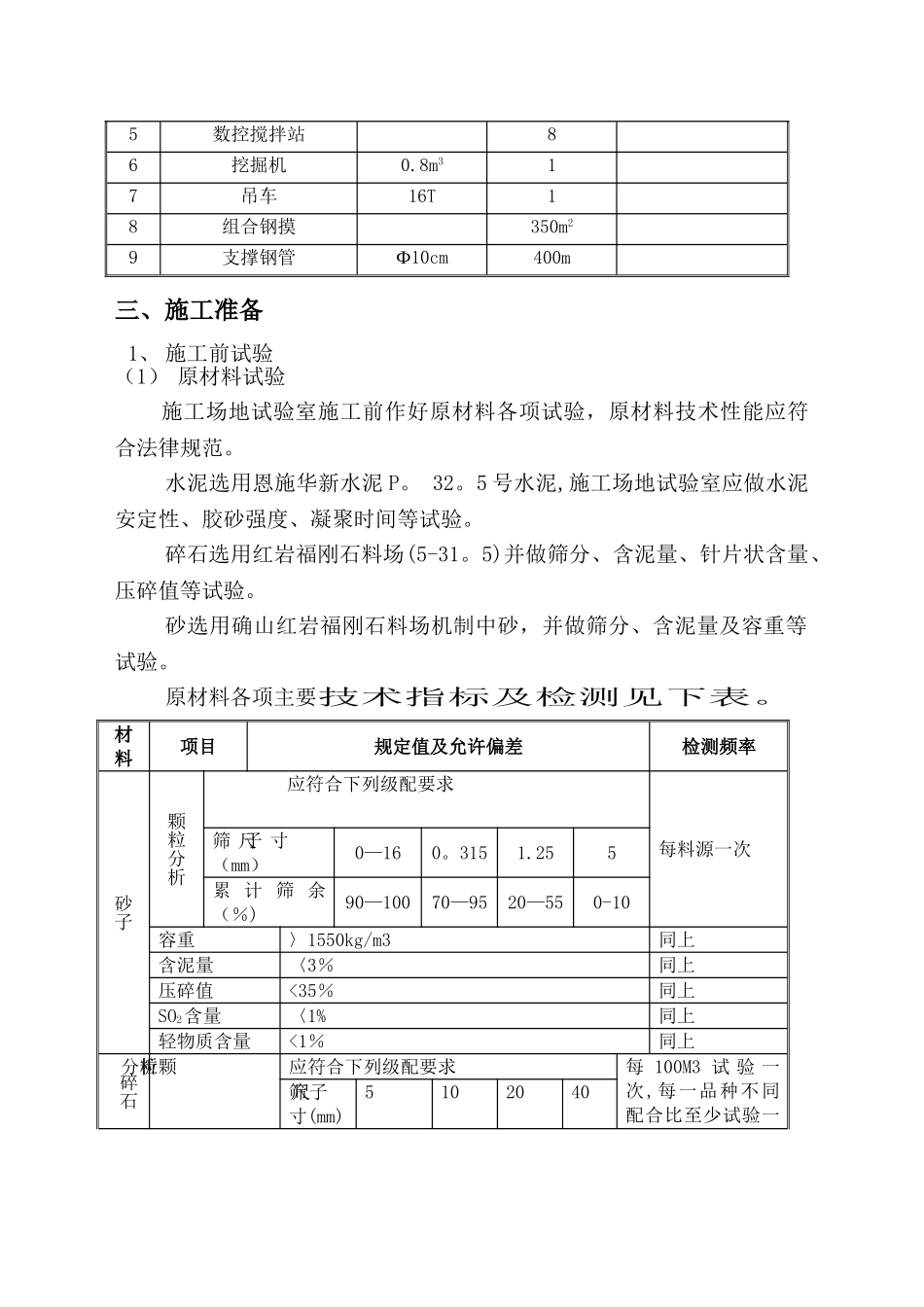

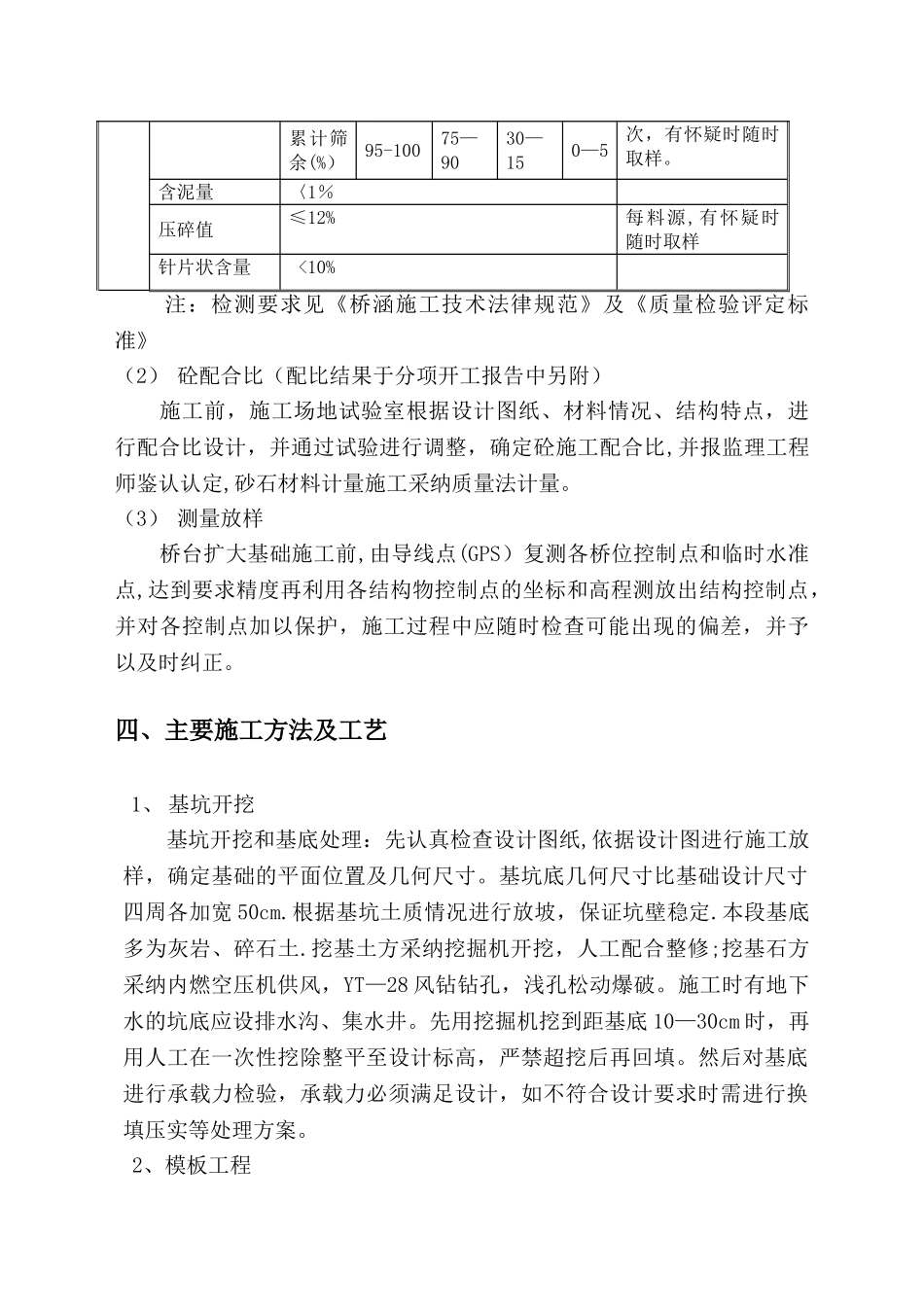

桥台扩大基础施工技术方案一、工程概况本项目第 26 合同段位于 K163+950~K178+140 段全长 14。258 公里。该区地貌多属岩溶石芽、构造剥蚀低中山单元.在桥台处岩溶不甚发育,基础稳定性较好的桥台结构,设计采纳扩大基础结构.二、施工组织1、 人员安排桥台扩大基础施工任务由我部桥梁施工队完成,各工区主要技术负责人如下:第一工区:雒志勇第二工区:范成云第三工区:周军辉试验负责:黄金涛安全负责:刘让平材料负责:李弘枝技术员 15 人 熟练技工 50 人 工人 300 人 2、 机械设备见下表序号设备名称规格型号数量备注1发电机150KW152电焊机203切割机254弯筋机155数控搅拌站86挖掘机0.8m317吊车16T18组合钢摸350m29支撑钢管Ф10cm400m三、施工准备1、 施工前试验(1) 原材料试验 施工场地试验室施工前作好原材料各项试验,原材料技术性能应符合法律规范。水泥选用恩施华新水泥 P。 32。5 号水泥,施工场地试验室应做水泥安定性、胶砂强度、凝聚时间等试验。 碎石选用红岩福刚石料场(5-31。5)并做筛分、含泥量、针片状含量、压碎值等试验。 砂选用确山红岩福刚石料场机制中砂,并做筛分、含泥量及容重等试验。原材料各项主要技术指标及检测见下表。材料项目规定值及允许偏差检测频率砂子颗粒分析应符合下列级配要求每料源一次筛 子尺 寸(mm)0—160。3151.255累 计 筛 余(%)90—10070—9520—550-10容重〉1550kg/m3同上含泥量〈3%同上压碎值<35%同上SO2含量〈1%同上轻物质含量<1%同上碎石颗粒分析应符合下列级配要求每 100M3 试 验 一次,每一品种不同配合比至少试验一筛子尺寸(mm)5102040次,有怀疑时随时取样。累计筛余(%)95-10075—9030—150—5含泥量〈1%压碎值≤12% 每料源,有怀疑时随时取样针片状含量 <10%注:检测要求见《桥涵施工技术法律规范》及《质量检验评定标准》(2) 砼配合比(配比结果于分项开工报告中另附) 施工前,施工场地试验室根据设计图纸、材料情况、结构特点,进行配合比设计,并通过试验进行调整,确定砼施工配合比,并报监理工程师鉴认认定,砂石材料计量施工采纳质量法计量。(3) 测量放样桥台扩大基础施工前,由导线点(GPS)复测各桥位控制点和临时水准点,达到要求精度再利用各结构物控制点的坐标和高程测放出结构控制点,并对各控制点加以保护,施工过程中应随时检查可能出现的偏差,并予以及时纠正。四、主要施工方法及工艺1、 基坑开挖基坑开挖和基底处理:先认真检查...
