桥式起重机和电动葫芦施工方案

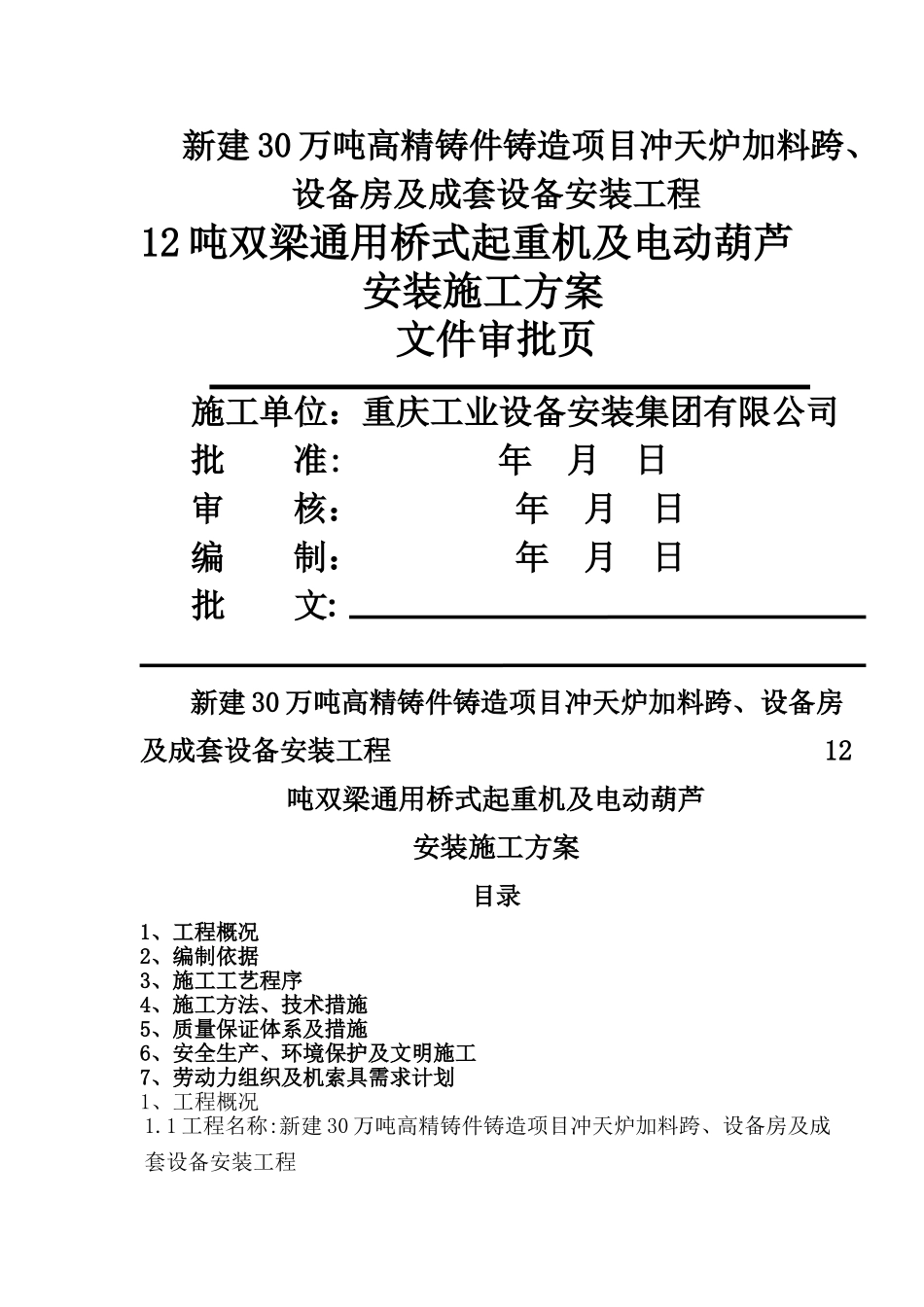

桥式起重机和电动葫芦施工方案_第1页
1/17

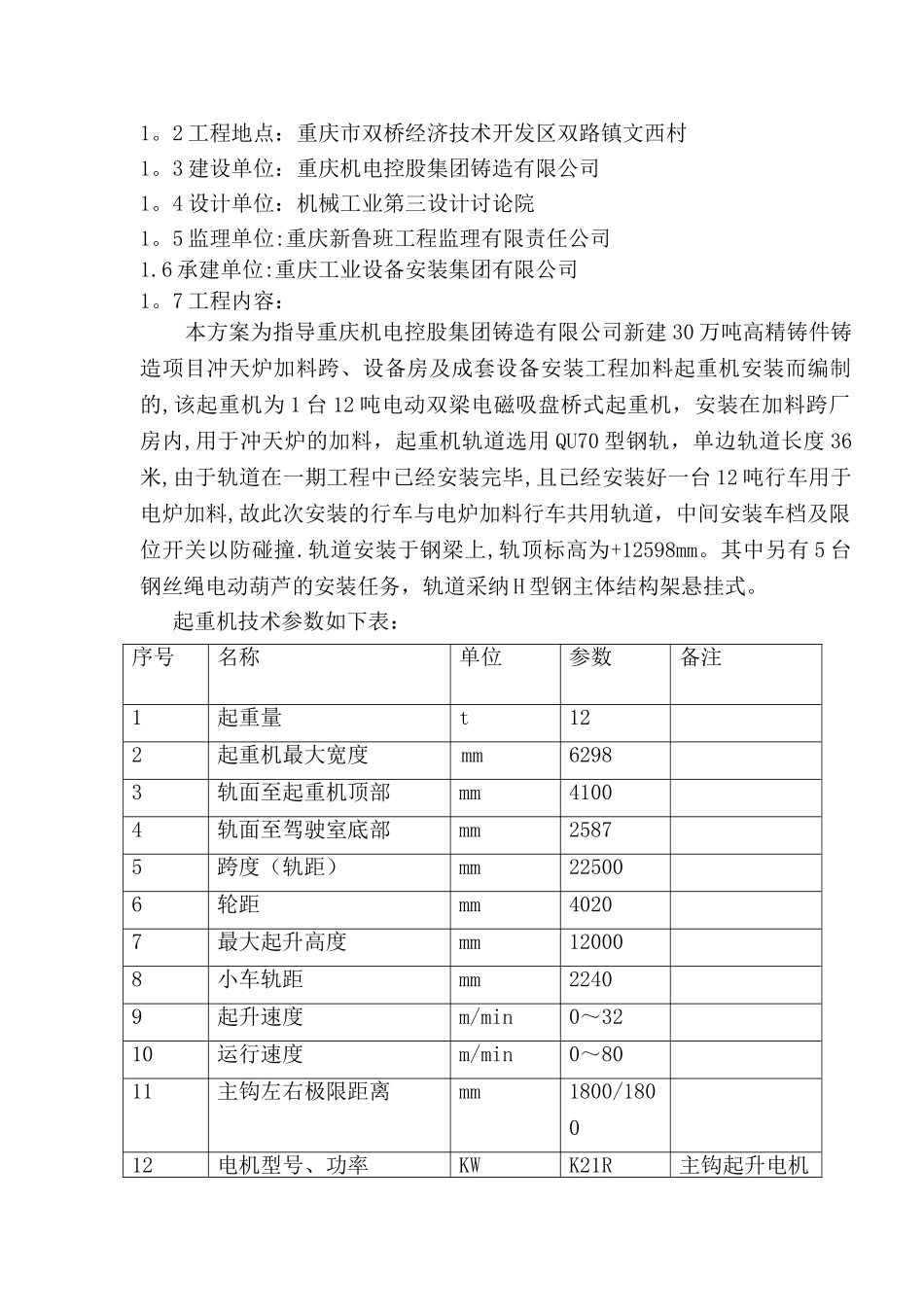

桥式起重机和电动葫芦施工方案_第2页
2/17
桥式起重机和电动葫芦施工方案_第3页
3/17
新建 30 万吨高精铸件铸造项目冲天炉加料跨、设备房及成套设备安装工程12 吨双梁通用桥式起重机及电动葫芦 安装施工方案文件审批页施工单位:重庆工业设备安装集团有限公司批 准: 年 月 日审 核: 年 月 日编 制: 年 月 日批 文: 新建 30 万吨高精铸件铸造项目冲天炉加料跨、设备房 及成套设备安装工程 12吨双梁通用桥式起重机及电动葫芦安装施工方案目录1、工程概况2、编制依据3、施工工艺程序4、施工方法、技术措施5、质量保证体系及措施6、安全生产、环境保护及文明施工7、劳动力组织及机索具需求计划1、工程概况1.1 工程名称:新建 30 万吨高精铸件铸造项目冲天炉加料跨、设备房及成套设备安装工程1。2 工程地点:重庆市双桥经济技术开发区双路镇文西村1。3 建设单位:重庆机电控股集团铸造有限公司1。4 设计单位:机械工业第三设计讨论院1。5 监理单位:重庆新鲁班工程监理有限责任公司1.6 承建单位:重庆工业设备安装集团有限公司1。7 工程内容: 本方案为指导重庆机电控股集团铸造有限公司新建 30 万吨高精铸件铸造项目冲天炉加料跨、设备房及成套设备安装工程加料起重机安装而编制的,该起重机为 1 台 12 吨电动双梁电磁吸盘桥式起重机,安装在加料跨厂房内,用于冲天炉的加料,起重机轨道选用 QU70 型钢轨,单边轨道长度 36米,由于轨道在一期工程中已经安装完毕,且已经安装好一台 12 吨行车用于电炉加料,故此次安装的行车与电炉加料行车共用轨道,中间安装车档及限位开关以防碰撞.轨道安装于钢梁上,轨顶标高为+12598mm。其中另有 5 台钢丝绳电动葫芦的安装任务,轨道采纳 H 型钢主体结构架悬挂式。起重机技术参数如下表:序号名称单位参数备注1起重量t122起重机最大宽度mm62983轨面至起重机顶部mm41004轨面至驾驶室底部mm25875跨度(轨距)mm225006 轮距mm40207最大起升高度mm120008小车轨距mm22409起升速度m/min0~3210运行速度m/min0~8011主钩左右极限距离mm1800/180012电机型号、功率KWK21R 主钩起升电机280S 4 LL 85ZBA132 AL4 2×5 。 5。大车运行电机ZBA90 B4 2×1.5。小车运行电机13电源三相沟通 380V50HZ14整机工作级别A815最大轮压Kg153416整机重量Kg30250电动葫芦技术参数序号安装位置轨道梁型号吨 位(吨)起 升 高度(米)备注1虹吸分渣器检修葫芦+10m 处400×300×20×14×302051 台2焦炭漏斗辅料仓+23m 处HW350×350×12×19241 台3焦炭.辅料加料仓±0m 处...
