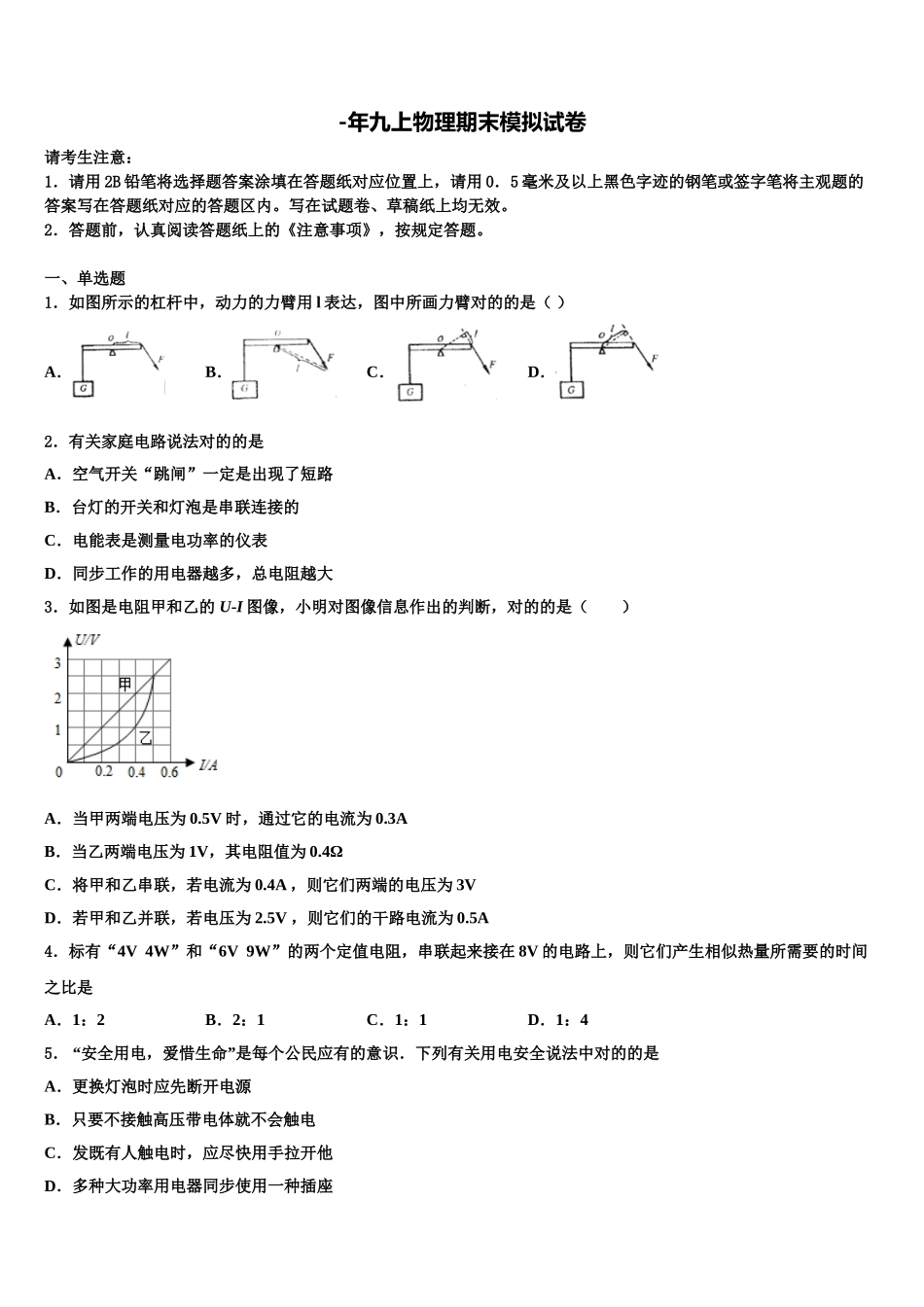

-年九上物理期末模拟试卷请考生注意：1．请用 2B 铅笔将选择题答案涂填在答题纸对应位置上，请用 0．5 毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸对应的答题区内
写在试题卷、草稿纸上均无效
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题
一、单选题1．如图所示的杠杆中，动力的力臂用 l 表达，图中所画力臂对的的是（ ）A．B．C．D．2．有关家庭电路说法对的的是A．空气开关“跳闸”一定是出现了短路B．台灯的开关和灯泡是串联连接的C．电能表是测量电功率的仪表D．同步工作的用电器越多，总电阻越大3．如图是电阻甲和乙的 U-I 图像，小明对图像信息作出的判断，对的的是（ ）A．当甲两端电压为 0
5V 时，通过它的电流为 0
3AB．当乙两端电压为 1V，其电阻值为 0
4ΩC．将甲和乙串联，若电流为 0
4A ，则它们两端的电压为 3VD．若甲和乙并联，若电压为 2
5V ，则它们的干路电流为 0

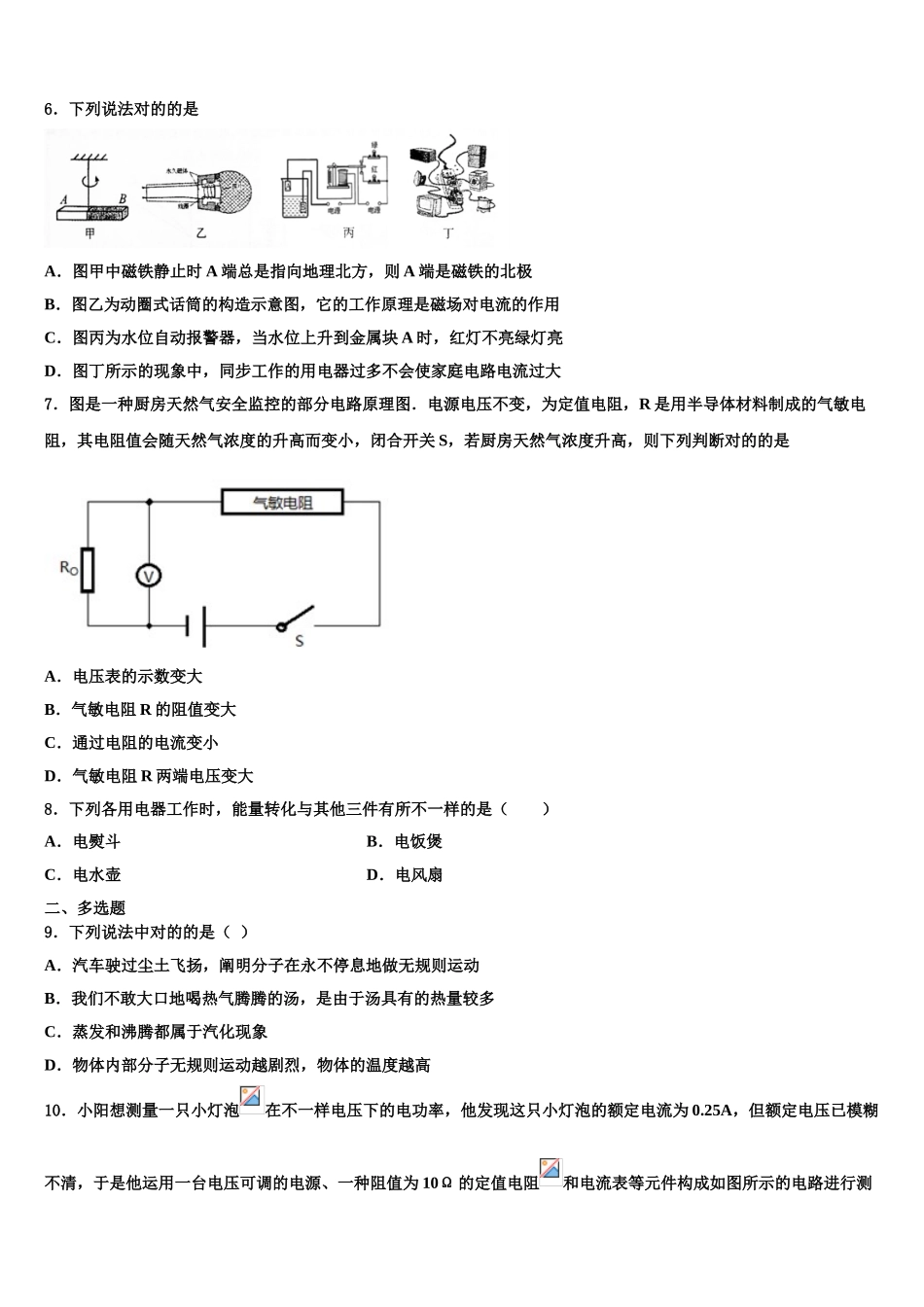

5A4．标有“4V 4W”和“6V 9W”的两个定值电阻，串联起来接在 8V 的电路上，则它们产生相似热量所需要的时间之比是A．1：2B．2：1C．1：1D．1：45． “安全用电，爱惜生命”是每个公民应有的意识．下列有关用电安全说法中对的的是A．更换灯泡时应先断开电源B．只要不接触高压带电体就不会触电C．发既有人触电时，应尽快用手拉开他D．多种大功率用电器同步使用一种插座6．下列说法对的的是A．图甲中磁铁静止时 A 端总是指向地理北方，则 A 端是磁铁的北极B．图乙为动圈式话筒的构造示意图，它的工作原理是磁场对电流的作用C．图丙为水位自动报警器，当水位上升到金属块 A 时，红灯不亮绿灯亮D．图丁所示的现象中，同步工作的用电器过多不会使家庭电路电流过大7．图是一种厨房天然气安全监控的部分电路原理图．电源电压不变，为定值电阻，R 是用半导体材料制成的气敏电阻，其
