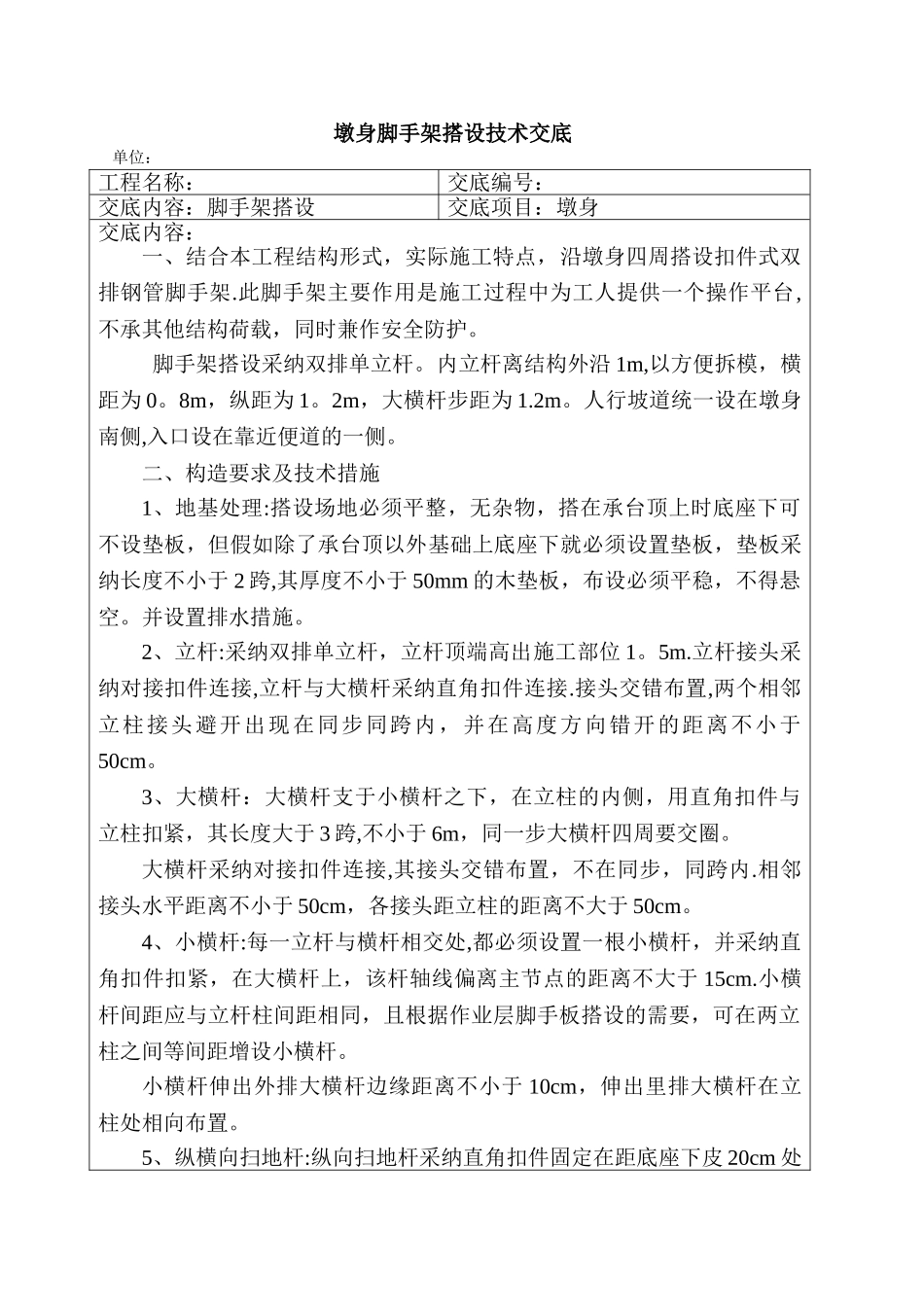

桥梁墩身脚手架搭设施工技术交底

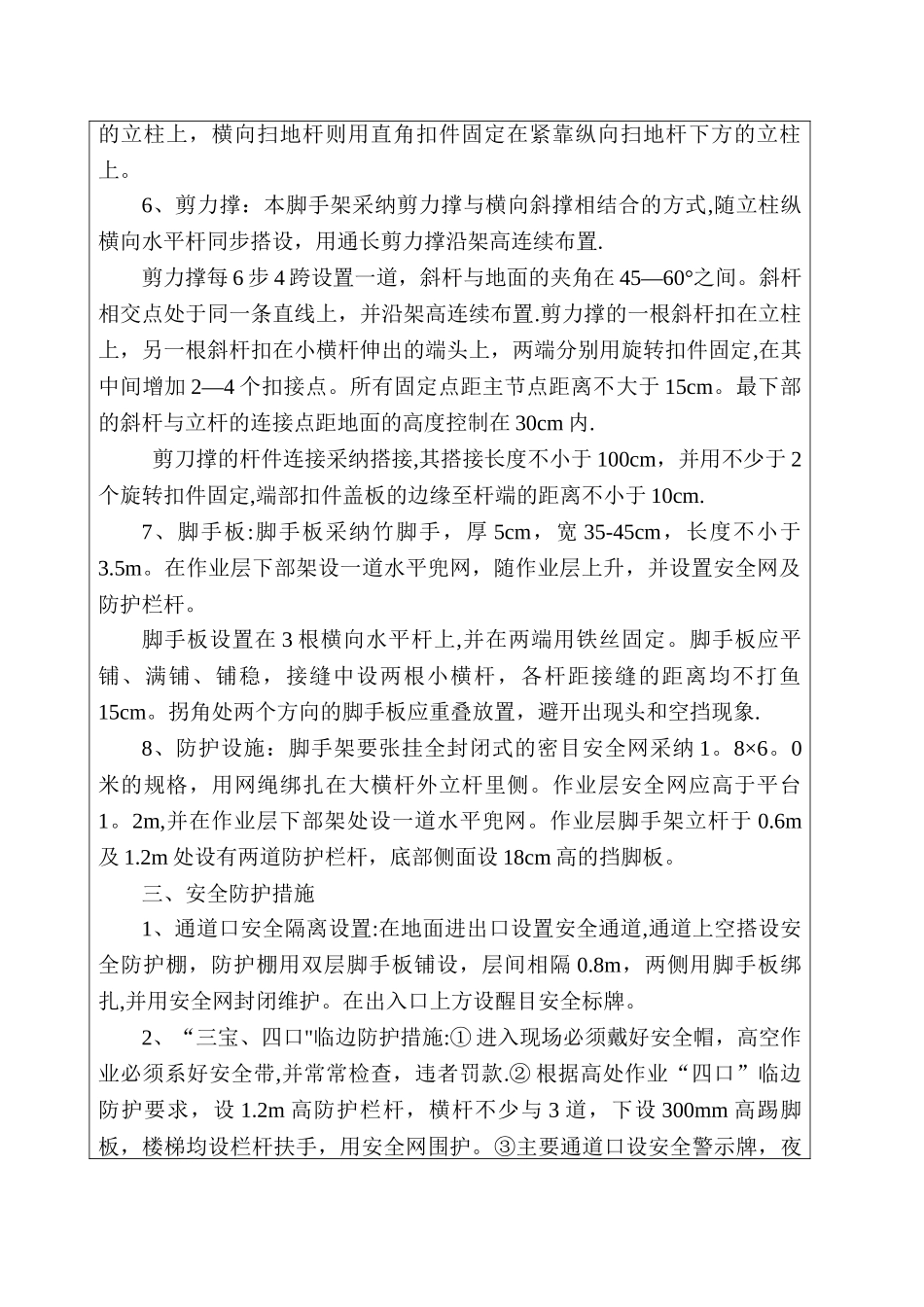

墩身脚手架搭设技术交底单位： 工程名称：交底编号：交底内容：脚手架搭设交底项目：墩身交底内容：一、结合本工程结构形式，实际施工特点，沿墩身四周搭设扣件式双排钢管脚手架.此脚手架主要作用是施工过程中为工人提供一个操作平台,不承其他结构荷载，同时兼作安全防护。脚手架搭设采纳双排单立杆。内立杆离结构外沿 1m,以方便拆模，横距为 0。8m，纵距为 1。2m，大横杆步距为 1.2m。人行坡道统一设在墩身南侧,入口设在靠近便道的一侧。二、构造要求及技术措施1、地基处理:搭设场地必须平整，无杂物，搭在承台顶上时底座下可不设垫板，但假如除了承台顶以外基础上底座下就必须设置垫板，垫板采纳长度不小于 2 跨,其厚度不小于 50mm 的木垫板，布设必须平稳，不得悬空。并设置排水措施。2、立杆:采纳双排单立杆，立杆顶端高出施工部位 1。5m.立杆接头采纳对接扣件连接,立杆与大横杆采纳直角扣件连接.接头交错布置,两个相邻立柱接头避开出现在同步同跨内，并在高度方向错开的距离不小于50cm。3、大横杆：大横杆支于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧，其长度大于 3 跨,不小于 6m，同一步大横杆四周要交圈。大横杆采纳对接扣件连接,其接头交错布置，不在同步，同跨内.相邻接头水平距离不小于 50cm，各接头距立柱的距离不大于 50cm。4、小横杆:每一立杆与横杆相交处,都必须设置一根小横杆，并采纳直角扣件扣紧，在大横杆上，该杆轴线偏离主节点的距离不大于 15cm.小横杆间距应与立杆柱间距相同，且根据作业层脚手板搭设的需要，可在两立柱之间等间距增设小横杆。小横杆伸出外排大横杆边缘距离不小于 10cm，伸出里排大横杆在立柱处相向布置。5、纵横向扫地杆:纵向扫地杆采纳直角扣件固定在距底座下皮 20cm 处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。6、剪力撑：本脚手架采纳剪力撑与横向斜撑相结合的方式,随立柱纵横向水平杆同步搭设，用通长剪力撑沿架高连续布置.剪力撑每 6 步 4 跨设置一道，斜杆与地面的夹角在 45—60°之间。斜杆相交点处于同一条直线上，并沿架高连续布置.剪力撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定,在其中间增加 2—4 个扣接点。所有固定点距主节点距离不大于 15cm。最下部的斜杆与立杆的连接点距地面的高度控制在 30cm 内.剪刀撑的杆件连接采纳搭接,其搭接长度不小于 100cm，并用不少于 2个旋转扣件固...
