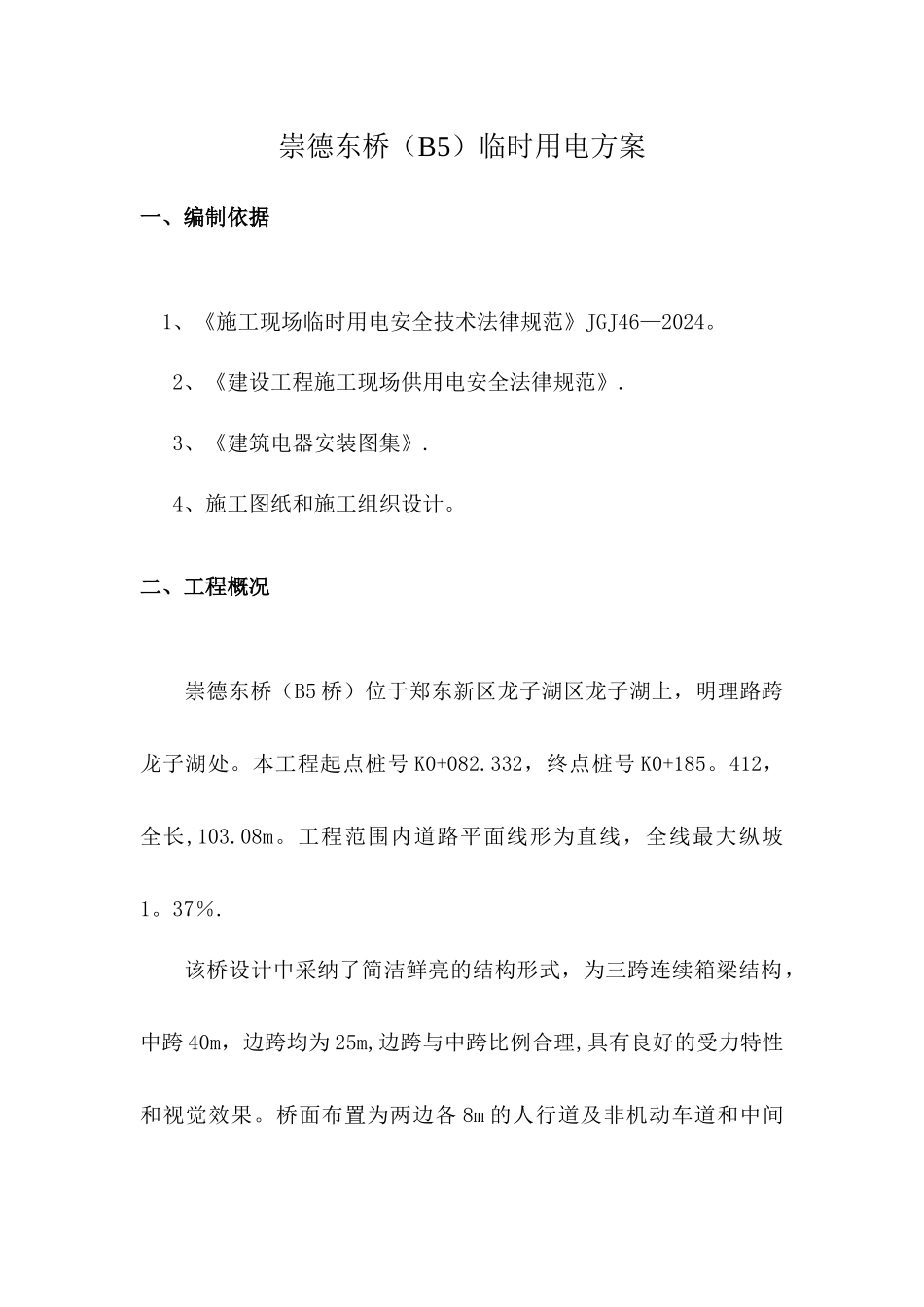

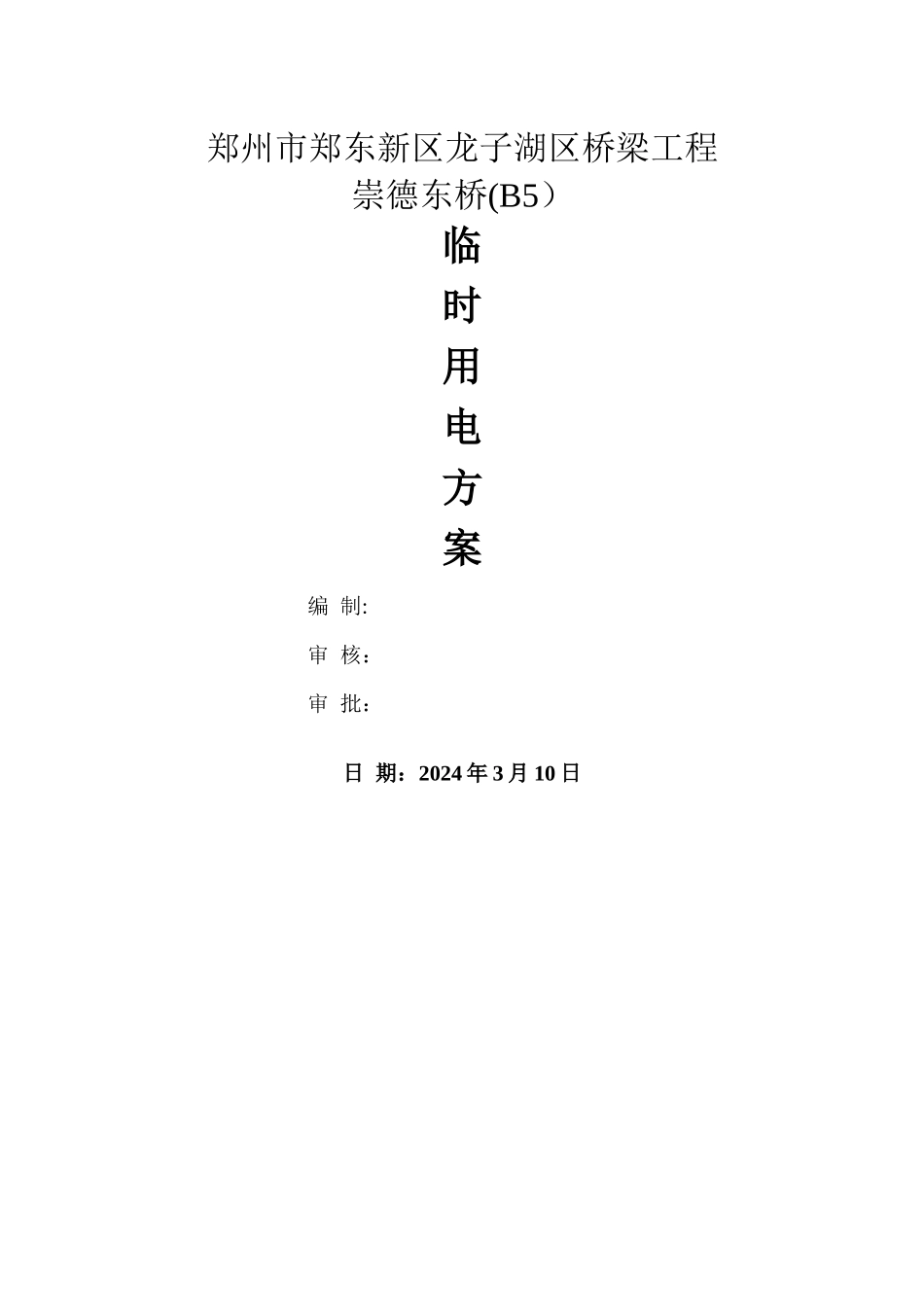

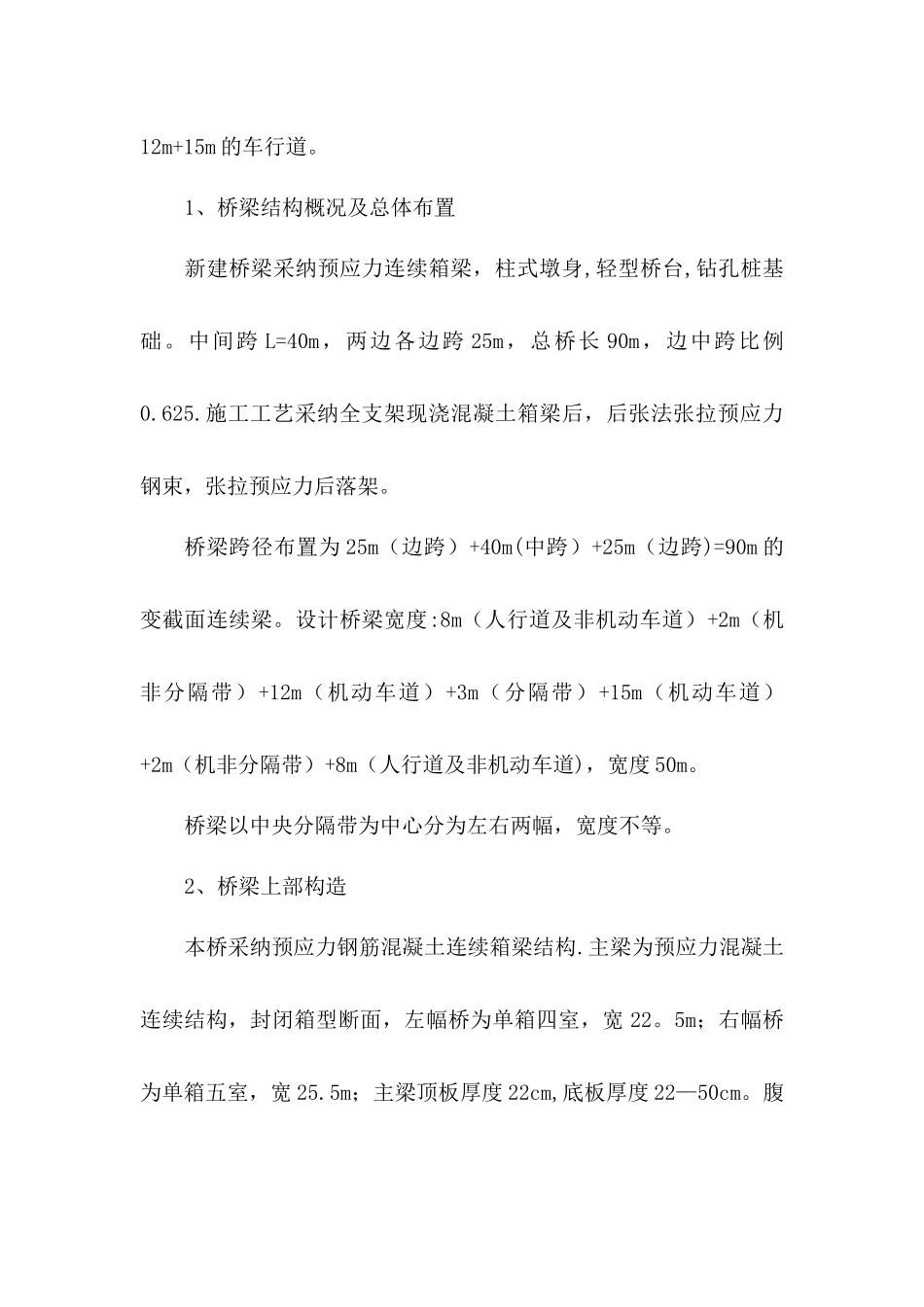

郑州市郑东新区龙子湖区桥梁工程崇德东桥(B5）临时用电方案 编 制: 审 核： 审 批： 日 期：2024 年 3 月 10 日崇德东桥（B5）临时用电方案一、编制依据 1、《施工现场临时用电安全技术法律规范》JGJ46—2024。 2、《建设工程施工现场供用电安全法律规范》. 3、《建筑电器安装图集》. 4、施工图纸和施工组织设计。二、工程概况崇德东桥（B5 桥）位于郑东新区龙子湖区龙子湖上，明理路跨龙子湖处。本工程起点桩号 K0+082.332，终点桩号 K0+185。412，全长,103.08m。工程范围内道路平面线形为直线，全线最大纵坡1。37％.该桥设计中采纳了简洁鲜亮的结构形式，为三跨连续箱梁结构，中跨 40m，边跨均为 25m,边跨与中跨比例合理,具有良好的受力特性和视觉效果。桥面布置为两边各 8m 的人行道及非机动车道和中间12m+15m 的车行道。1、桥梁结构概况及总体布置新建桥梁采纳预应力连续箱梁，柱式墩身,轻型桥台,钻孔桩基础。中间跨 L=40m，两边各边跨 25m，总桥长 90m，边中跨比例0.625.施工工艺采纳全支架现浇混凝土箱梁后，后张法张拉预应力钢束，张拉预应力后落架。桥梁跨径布置为 25m（边跨）+40m(中跨）+25m（边跨)=90m 的变截面连续梁。设计桥梁宽度:8m（人行道及非机动车道）+2m（机非分隔带）+12m（机动车道）+3m（分隔带）+15m（机动车道）+2m（机非分隔带）+8m（人行道及非机动车道)，宽度 50m。桥梁以中央分隔带为中心分为左右两幅，宽度不等。2、桥梁上部构造本桥采纳预应力钢筋混凝土连续箱梁结构.主梁为预应力混凝土连续结构，封闭箱型断面，左幅桥为单箱四室，宽 22。5m；右幅桥为单箱五室，宽 25.5m；主梁顶板厚度 22cm,底板厚度 22—50cm。腹板厚度 42—70cm。为施工方便，桥面不布设横向预应力,悬臂宽度定为 2。5m.主梁内配有纵向预应力钢束，全部箱梁浇筑完成后在支架上张拉预应力;纵向预应力束分腹板束、底板束和顶板束。3、桥梁下部构造桥墩采纳柱式墩身，桥墩为长、宽均为 1。5m 的实心矩形普通钢筋混凝土结构，承台高度 2m，桥墩基础采纳双排钻孔灌注桩群基础，每个承台下设 8 根 1。2m 直径的钻孔桩;桥台采纳轻型桥台,单排桩基础，每个桥台承台下设 6 根 1。2m 直径的钻孔灌注桩。台身为 C40 钢筋混凝土结构.下部结构采纳支架施工.桩身砼为 C30 水下砼。三、主要施工机械设备和现场照明用电基本情况序号设备名称数量每台容量(KW）共计（KW)一主体部分1泥浆泵422882水泵215303水...
