桥梁工程施工方案

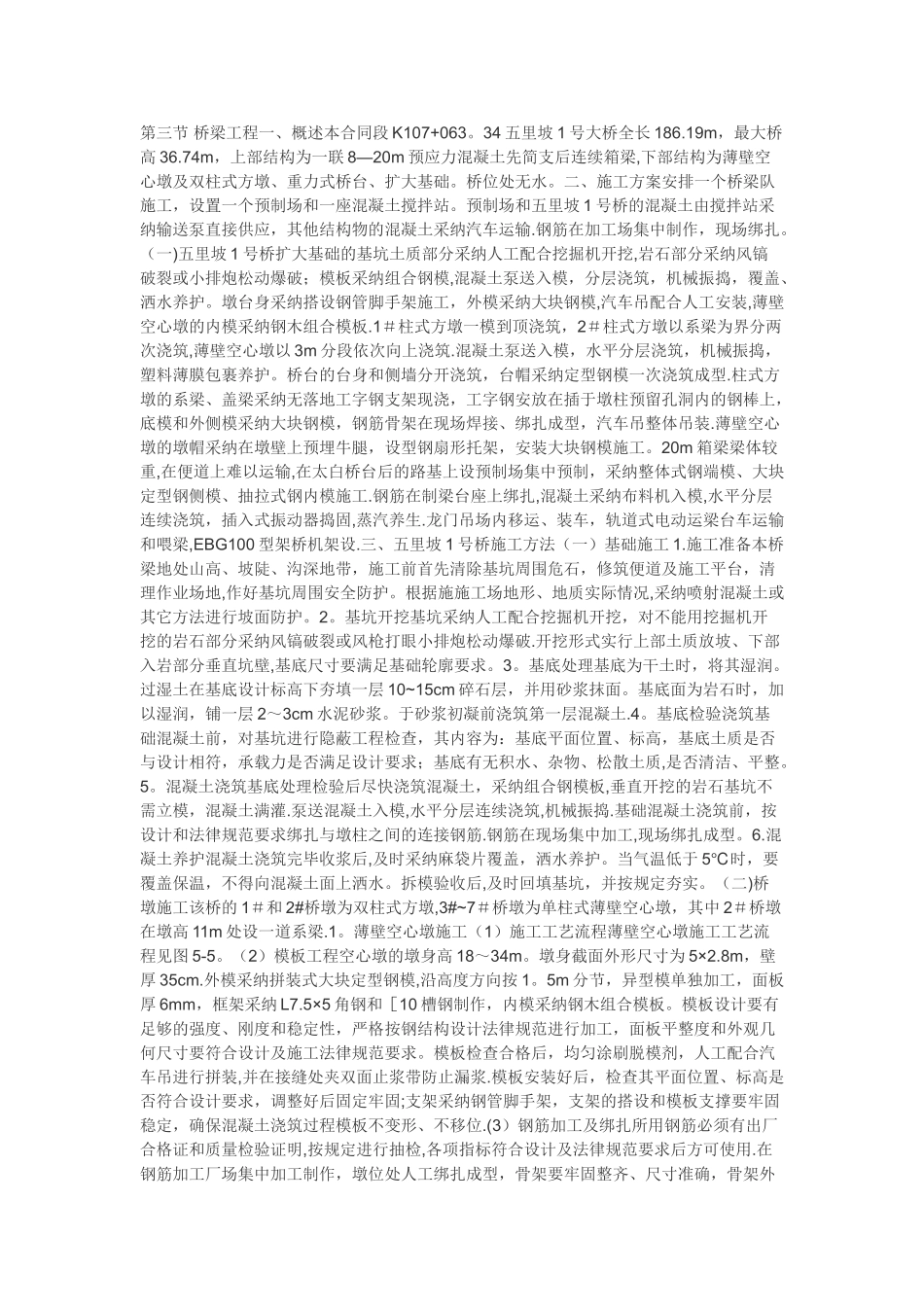

第三节 桥梁工程一、概述本合同段 K107+063。34 五里坡 1 号大桥全长 186.19m，最大桥高 36.74m，上部结构为一联 8—20m 预应力混凝土先简支后连续箱梁,下部结构为薄壁空心墩及双柱式方墩、重力式桥台、扩大基础。桥位处无水。二、施工方案安排一个桥梁队施工，设置一个预制场和一座混凝土搅拌站。预制场和五里坡 1 号桥的混凝土由搅拌站采纳输送泵直接供应，其他结构物的混凝土采纳汽车运输.钢筋在加工场集中制作，现场绑扎。（一)五里坡 1 号桥扩大基础的基坑土质部分采纳人工配合挖掘机开挖,岩石部分采纳风镐破裂或小排炮松动爆破；模板采纳组合钢模,混凝土泵送入模，分层浇筑，机械振捣，覆盖、洒水养护。墩台身采纳搭设钢管脚手架施工，外模采纳大块钢模,汽车吊配合人工安装,薄壁空心墩的内模采纳钢木组合模板.1＃柱式方墩一模到顶浇筑，2＃柱式方墩以系梁为界分两次浇筑,薄壁空心墩以 3m 分段依次向上浇筑.混凝土泵送入模，水平分层浇筑，机械振捣，塑料薄膜包裹养护。桥台的台身和侧墙分开浇筑，台帽采纳定型钢模一次浇筑成型.柱式方墩的系梁、盖梁采纳无落地工字钢支架现浇，工字钢安放在插于墩柱预留孔洞内的钢棒上，底模和外侧模采纳大块钢模，钢筋骨架在现场焊接、绑扎成型，汽车吊整体吊装.薄壁空心墩的墩帽采纳在墩壁上预埋牛腿，设型钢扇形托架，安装大块钢模施工。20m 箱梁梁体较重,在便道上难以运输,在太白桥台后的路基上设预制场集中预制，采纳整体式钢端模、大块定型钢侧模、抽拉式钢内模施工.钢筋在制梁台座上绑扎,混凝土采纳布料机入模,水平分层连续浇筑，插入式振动器捣固,蒸汽养生.龙门吊场内移运、装车，轨道式电动运梁台车运输和喂梁,EBG100 型架桥机架设.三、五里坡 1 号桥施工方法（一）基础施工 1.施工准备本桥梁地处山高、坡陡、沟深地带，施工前首先清除基坑周围危石，修筑便道及施工平台，清理作业场地,作好基坑周围安全防护。根据施施工场地形、地质实际情况,采纳喷射混凝土或其它方法进行坡面防护。2。基坑开挖基坑采纳人工配合挖掘机开挖，对不能用挖掘机开挖的岩石部分采纳风镐破裂或风枪打眼小排炮松动爆破.开挖形式实行上部土质放坡、下部入岩部分垂直坑壁,基底尺寸要满足基础轮廓要求。3。基底处理基底为干土时，将其湿润。过湿土在基底设计标高下夯填一层 10~15cm 碎石层，并用砂浆抹面。基底面为岩石时，加以湿润，铺一层 2～3cm 水泥砂浆。于砂浆初凝前浇筑第一层混凝土.4。基底...
