桥梁工程施工方案

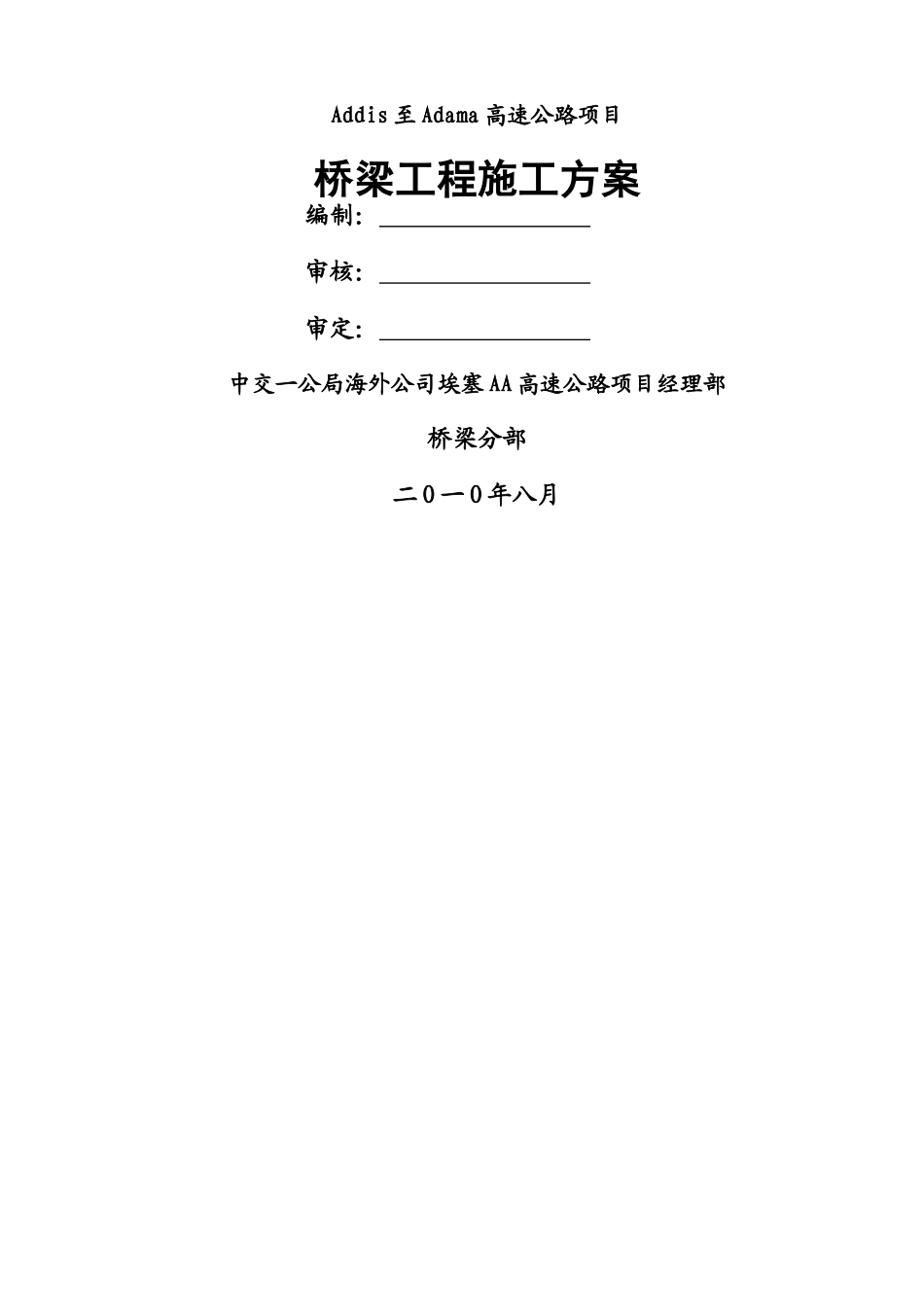

Addis 至 Adama 高速公路项目桥梁工程施工方案编制： 审核： 审定： 中交一公局海外公司埃塞 AA 高速公路项目经理部桥梁分部二 O 一 O 年八月目 录1 工程概况................................................................................................12 施工条件及工程特点3 施工总体部署4 主要工程项目施工方案4.1 钻孔灌注桩施工4.2 承台施工4。3 墩、台基础施工4。4 墩、台身及系梁施工4。5 墩、台帽施工4.6 箱梁的预制及安装4。7 湿接头及横向湿接缝施工4。8 桥面系施工4.9 桥头搭板及枕梁施工5 雨季施工措施6 施工质量标准7 施工进度计划8 主要机械设备及人员配备9 质量保证措施10 安全技术措施1 工程概况Addis 至 Adama 高速公路项目（简称 AA 高速公路项目）全长 79。655 公里，共有桥梁51 座，其中主线桥 8 座;互通区立交桥 3 座；跨线桥 40 座。主线桥分为左右幅，桥宽31m,互通区匝道桥桥宽 15.5m，跨线桥桥宽分为三种，人行天桥桥宽 6。5m,车行天桥桥宽10m 或 15。5m。桥台设计为两种型式，一种是下面为浆砌片石基础或砼基础,上面为浆砌片石 U 型桥台;一种是下面为桩基础、钢筋砼框架式承台，上面为肋板式桥台.桥墩基础有桩基础和扩大基础两种。桥墩分为钢筋砼圆端形实体墩和圆形墩柱两种。桥梁上部结构均设计为预制预应力砼箱梁（先简支后结构连续形式），跨径分为 20 米、25 米两种。共计预制箱梁 371 片，其中 20m 跨径 80 片,25m 跨径 291 片。桥面铺装为内设钢筋网的 C40砼。护栏有钢筋砼护栏和波形钢护栏两种，单幅桥两侧设置钢筋砼护栏，双幅桥的外侧设置钢筋砼护栏，内侧设置波形钢护栏.2 施工条件及工程特点2。1 施工条件本项目位于埃塞俄比亚中西部高原，海拔 2200m-1500m 之间。路线纵向起伏较大,起点至终点地势逐渐下降；横向起伏则较小，但冲沟发育，沟深 10—20m，大多横穿路线,且左侧地势高于右侧。项目路线处于 Weina—Dega 气候区,年平均温度在 15—20℃之间.Addis Ababa 的年降雨量达 1185mm， Debre Zeit 的年降雨量为 857mm，降雨量多集中在 6—9 月的雨季.本项目跨越 Gogecha River、Dukem River、Modjo River、Golja River 等主要河流,其中除了 Modjo River 为常流水河流外，其余均为季节性流水河流.项目起点至 K16 之间以及 K50 至 K70 处，地形起伏较大，桥位进入困难。在路线其他地段，地形相...
