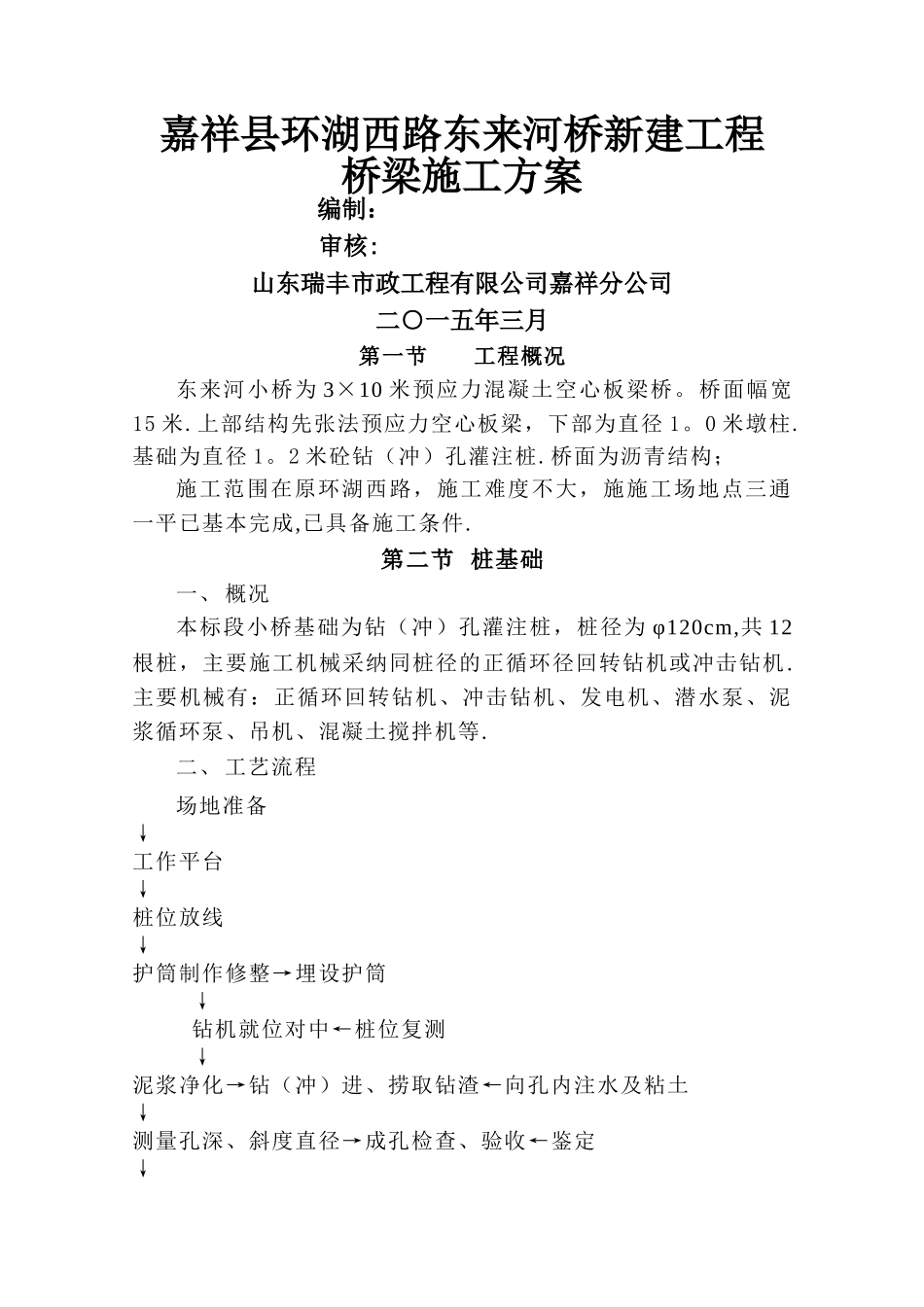

嘉祥县环湖西路东来河桥新建工程桥梁施工方案 编制： 审核:山东瑞丰市政工程有限公司嘉祥分公司二○一五年三月第一节工程概况东来河小桥为 3×10 米预应力混凝土空心板梁桥。桥面幅宽15 米.上部结构先张法预应力空心板梁，下部为直径 1。0 米墩柱.基础为直径 1。2 米砼钻（冲）孔灌注桩.桥面为沥青结构；施工范围在原环湖西路，施工难度不大，施施工场地点三通一平已基本完成,已具备施工条件.第二节 桩基础一、 概况本标段小桥基础为钻（冲）孔灌注桩，桩径为 φ120cm,共 12根桩，主要施工机械采纳同桩径的正循环径回转钻机或冲击钻机.主要机械有：正循环回转钻机、冲击钻机、发电机、潜水泵、泥浆循环泵、吊机、混凝土搅拌机等.二、 工艺流程场地准备↓工作平台↓桩位放线↓护筒制作修整→埋设护筒↓钻机就位对中←桩位复测↓泥浆净化→钻（冲）进、捞取钻渣←向孔内注水及粘土↓测量孔深、斜度直径→成孔检查、验收←鉴定↓第一次清孔↓安装钢筋骨架←钢筋骨架制作↓导管试拼、检修→钻机移位下导管↓第二次清孔↓灌注砼前的准备工作↓制作混凝土试件→浇注水下砼←配制混凝土↓清洗灌注工具↓移开钻机↓拆、拔护筒↓清理桩头←泥浆外运三、 施工方法1、准备工作（1） 桩基范围内的场地平整,清除余泥及草皮、垃圾等杂物，在附近检平并压实。（2） 详细了解水文地质资料和地下管线资料。人工探察地下管线情况,探孔深度不小于 3m,3m 以下用铁钎进行刺探，确定无地下管线后才开始施钻。（3） 桩基础附近砌筑沉浆池，并根据地形、交通和施工需要设置临时围栏，防止车辆及行人闯入，白天悬红旗，夜晚挂红灯示警.（4） 钻(冲)孔桩现场应接通水、电.为保证钻（冲）孔施工连续进行，宜设置备用发电机组。（5） 在平整好的场地上,依据已测定的墩位中线，将桩孔位置定出，并在四周绑点控制,以备校对.根据土质、桩位、桩长和施工条件选定钻孔方法和钻机型号。（6） 当 桩 位 地 质 条 件 较 差 时 , 埋 设 护 筒 , 护 筒 比 桩 径 大15~40cm，护筒长 4m，高出地表不少于 30～50cm，埋设护筒时要核对桩中线,保证护筒中心一致,筒壁与水平面垂直，护筒顶高出地面 50cm～100cm，护筒顶标高视原地面标高而定。（7） 钻架采纳一架多用，即能满足钻(冲）孔、吊装钢筋骨架和灌注混凝土等多种需要.（8） 采纳冲击钻机冲孔作业时，垫木、机座放在坚固的地面上孔口周围有良好的排水设施,不使机底地面泡水，以保持操作...
