桥梁工程施工脚手架及承重支架方案VIP专享

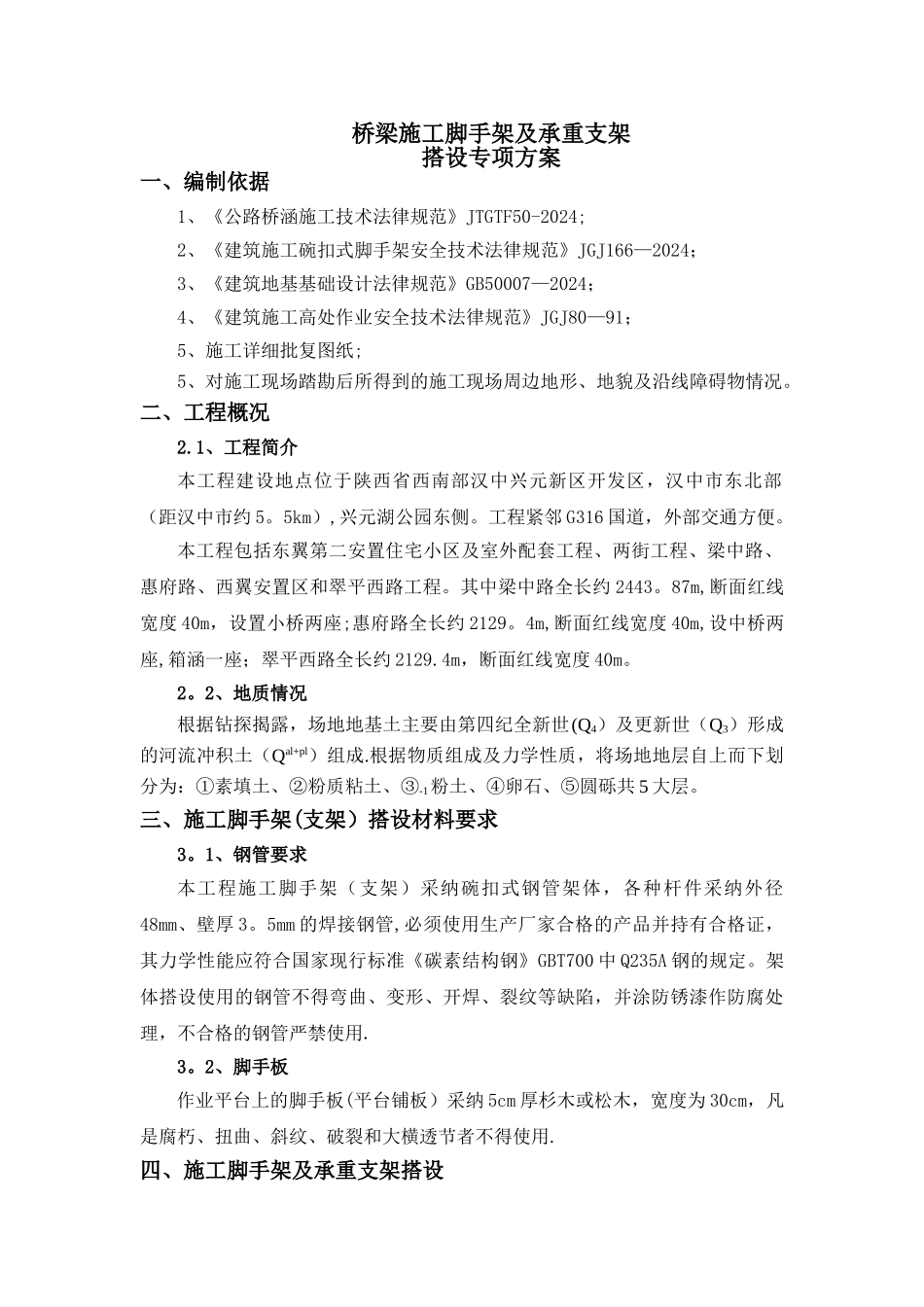

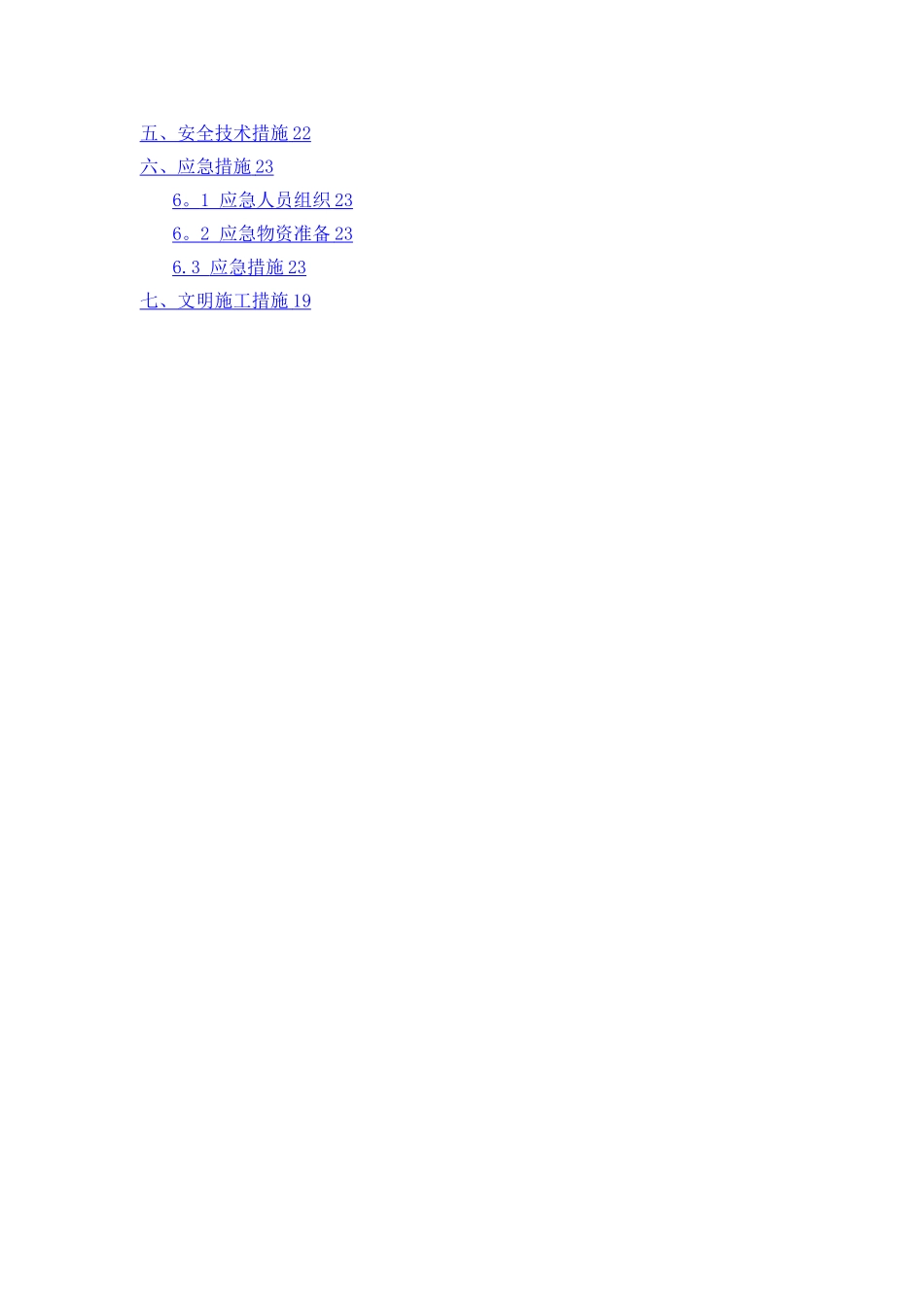

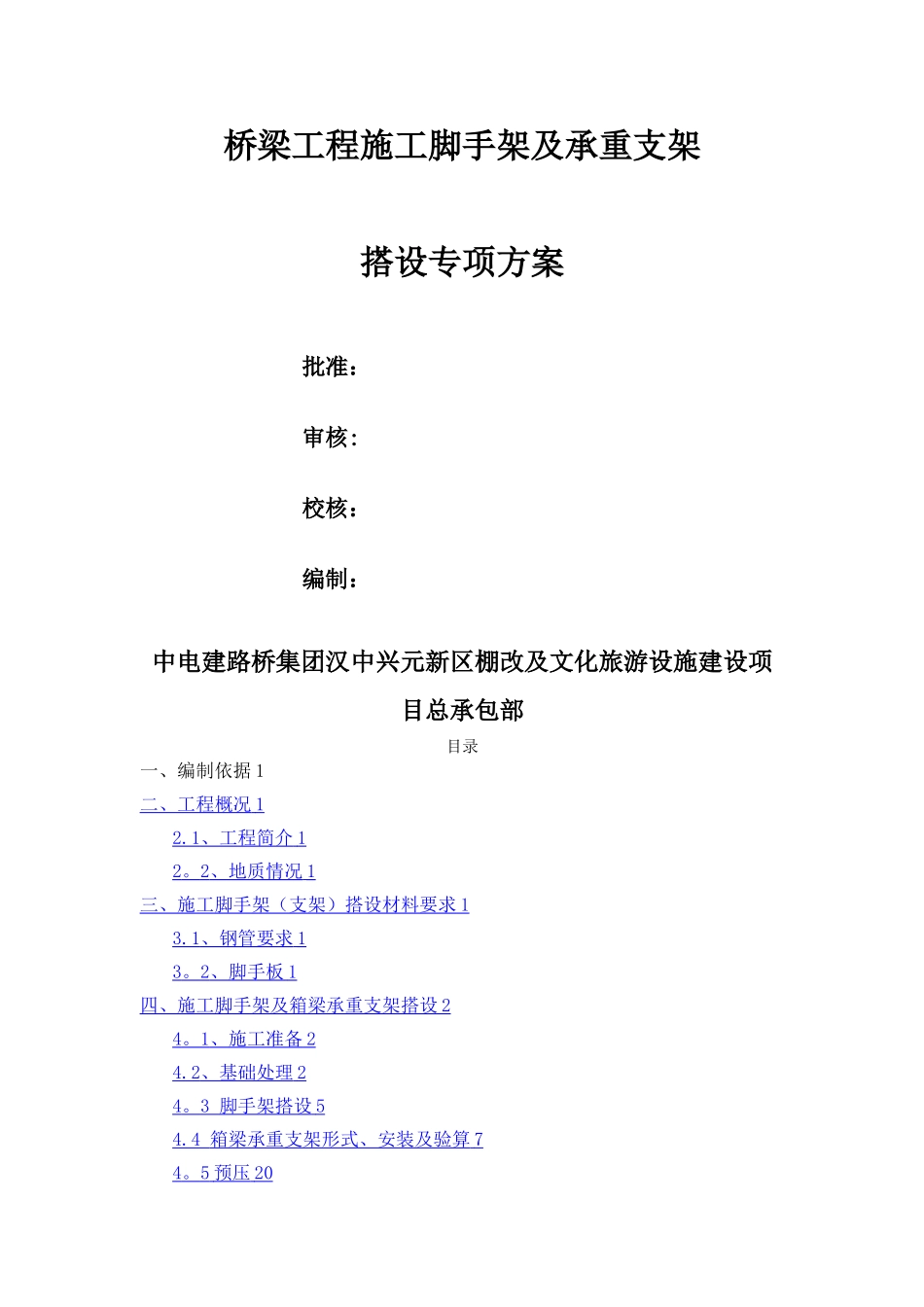

桥梁工程施工脚手架及承重支架搭设专项方案批准：审核:校核：编制：中电建路桥集团汉中兴元新区棚改及文化旅游设施建设项目总承包部目录一、编制依据 1二、工程概况 1 2.1 、工程简介 1 2 。 2 、地质情况 1 三、施工脚手架（支架）搭设材料要求 1 3.1 、钢管要求 1 3 。 2 、脚手板 1 四、施工脚手架及箱梁承重支架搭设 2 4 。 1 、施工准备 2 4.2 、基础处理 2 4 。 3 脚手架搭设 5 4.4 箱梁承重支架形式、安装及验算 7 4 。 5 预压 20 五、安全技术措施 22 六、应急措施 23 6 。 1 应急人员组织 23 6 。 2 应急物资准备 23 6.3 应急措施 23 七、文明施工措施 19 桥梁施工脚手架及承重支架搭设专项方案一、编制依据1、《公路桥涵施工技术法律规范》JTGTF50-2024;2、《建筑施工碗扣式脚手架安全技术法律规范》JGJ166—2024；3、《建筑地基基础设计法律规范》GB50007—2024；4、《建筑施工高处作业安全技术法律规范》JGJ80—91；5、施工详细批复图纸;5、对施工现场踏勘后所得到的施工现场周边地形、地貌及沿线障碍物情况。二、工程概况2.1、工程简介本工程建设地点位于陕西省西南部汉中兴元新区开发区，汉中市东北部（距汉中市约 5。5km）,兴元湖公园东侧。工程紧邻 G316 国道，外部交通方便。本工程包括东翼第二安置住宅小区及室外配套工程、两街工程、梁中路、惠府路、西翼安置区和翠平西路工程。其中梁中路全长约 2443。87m,断面红线宽度 40m，设置小桥两座;惠府路全长约 2129。4m,断面红线宽度 40m,设中桥两座,箱涵一座；翠平西路全长约 2129.4m，断面红线宽度 40m。2。2、地质情况根据钻探揭露，场地地基土主要由第四纪全新世(Q4）及更新世（Q3）形成的河流冲积土（Qal+pl）组成.根据物质组成及力学性质，将场地地层自上而下划分为：①素填土、②粉质粘土、③-1粉土、④卵石、⑤圆砾共 5 大层。三、施工脚手架(支架）搭设材料要求3。1、钢管要求本工程施工脚手架（支架）采纳碗扣式钢管架体，各种杆件采纳外径48mm、壁厚 3。5mm 的焊接钢管,必须使用生产厂家合格的产品并持有合格证，其力学性能应符合国家现行标准《碳素结构钢》GBT700 中 Q235A 钢的规定。架体搭设使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管严禁使用.3。2、脚手板作业平台上的脚手板(平台铺板）采纳 5cm 厚杉木或松木，宽度为 30cm，凡是腐朽、扭...
