桥梁工程水上排架施工方案

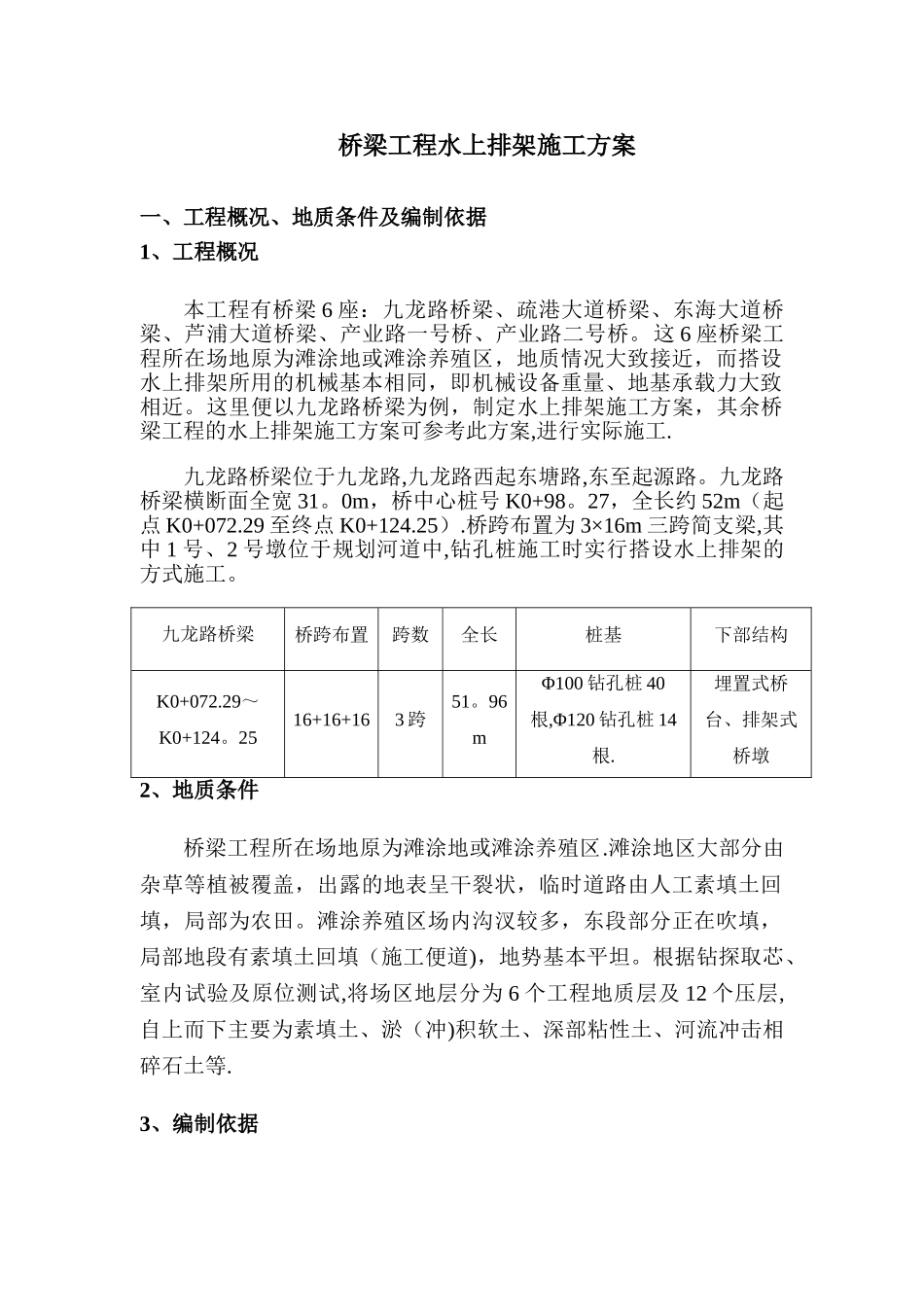

苍南县龙港新城产业集聚区市政配套工程 BT 项目桥梁工程水上排架施工方案编制：审核：批准:浙江省围海建设集团股份有限公司浙江沧海市政园林建设有限公司2024 年 10 月目录一、工程概况、地质条件及编制依据 11 、工程概况 1 2 、地质条件 1 3 、编制依据 1 二、水上排架设计 2 三、排架承载力验算（钢管桩 ) 2 1 、单根桩的承载力计算 2 2 、钢管自身强度计算 3 四、排架承载力验算（松木桩） 3 1 、单根桩的承载力计算 3 2 、松木桩自身强度计算 4 五、水上排架施工说明 5 六、排架施工要求 5 七、水上作业安全措施 6 1 、水上施工作业安全注意事项 6 2 、水上作业人员安全技术操作规程 6 3 、水上施工作业安全规定 7 4 、水上施工安全设施技术措施 7 桥梁工程水上排架施工方案一、工程概况、地质条件及编制依据1、工程概况本工程有桥梁 6 座：九龙路桥梁、疏港大道桥梁、东海大道桥梁、芦浦大道桥梁、产业路一号桥、产业路二号桥。这 6 座桥梁工程所在场地原为滩涂地或滩涂养殖区，地质情况大致接近，而搭设水上排架所用的机械基本相同，即机械设备重量、地基承载力大致相近。这里便以九龙路桥梁为例，制定水上排架施工方案，其余桥梁工程的水上排架施工方案可参考此方案,进行实际施工.九龙路桥梁位于九龙路,九龙路西起东塘路,东至起源路。九龙路桥梁横断面全宽 31。0m，桥中心桩号 K0+98。27，全长约 52m（起点 K0+072.29 至终点 K0+124.25）.桥跨布置为 3×16m 三跨简支梁,其中 1 号、2 号墩位于规划河道中,钻孔桩施工时实行搭设水上排架的方式施工。九龙路桥梁桥跨布置跨数全长桩基下部结构K0+072.29～K0+124。2516+16+163 跨51。96mΦ100 钻孔桩 40根,Φ120 钻孔桩 14根.埋置式桥台、排架式桥墩2、地质条件桥梁工程所在场地原为滩涂地或滩涂养殖区.滩涂地区大部分由杂草等植被覆盖，出露的地表呈干裂状，临时道路由人工素填土回填，局部为农田。滩涂养殖区场内沟汊较多，东段部分正在吹填，局部地段有素填土回填（施工便道)，地势基本平坦。根据钻探取芯、室内试验及原位测试,将场区地层分为 6 个工程地质层及 12 个压层,自上而下主要为素填土、淤（冲)积软土、深部粘性土、河流冲击相碎石土等.3、编制依据苍南龙港新城产业集聚区市政配套工程施工图《钢结构设计法律规范》（GB50017—2024）《木结构设计法律规范》（GB50005—2024）二、水上排架设计根据现场...
