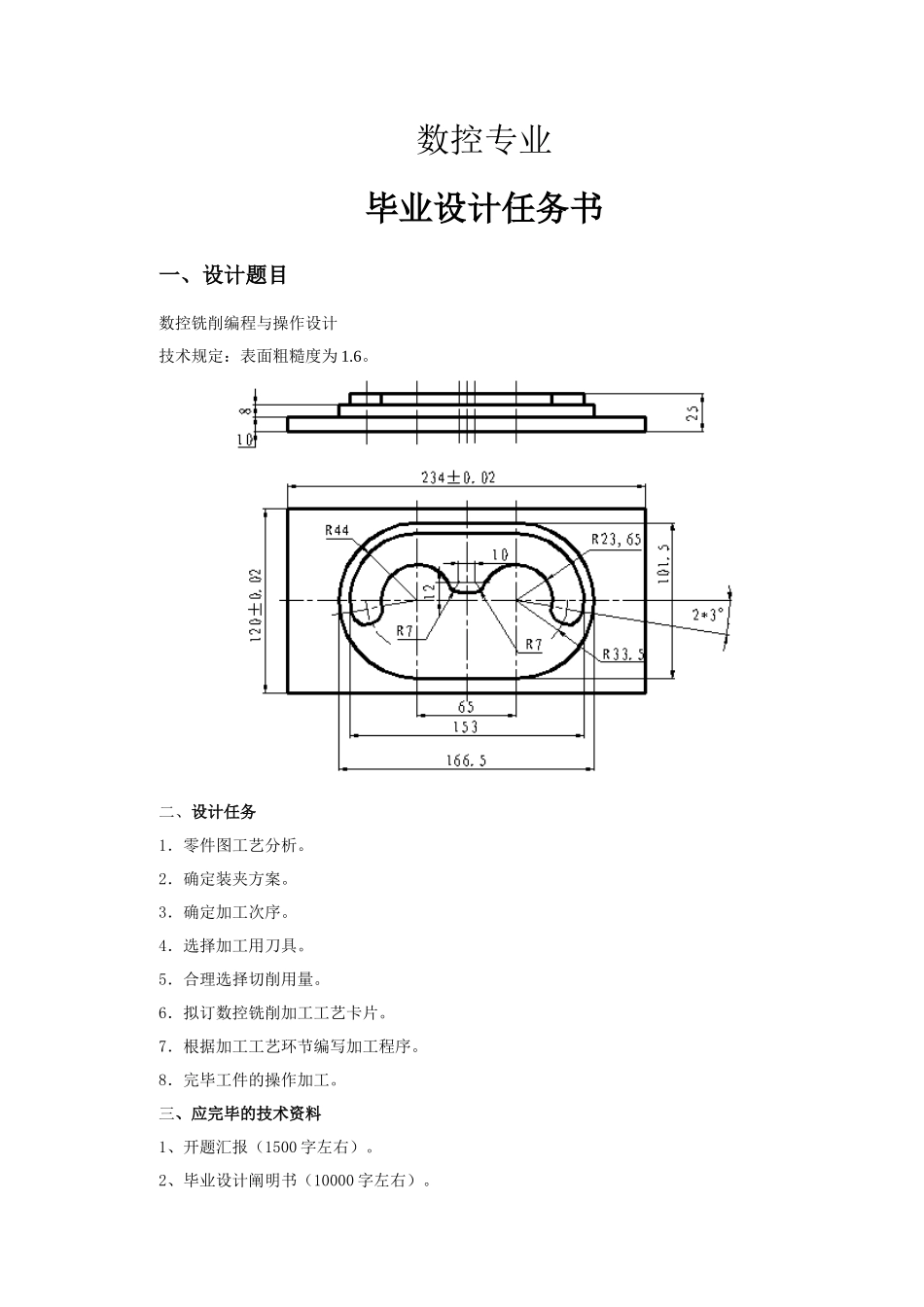

数控专业毕业设计任务书一、设计题目数控铣削编程与操作设计技术规定：表面粗糙度为 1.6。二、设计任务1．零件图工艺分析。2．确定装夹方案。3．确定加工次序。4．选择加工用刀具。5．合理选择切削用量。6．拟订数控铣削加工工艺卡片。7．根据加工工艺环节编写加工程序。8．完毕工件的操作加工。三、应完毕的技术资料1、开题汇报（1500 字左右）。2、毕业设计阐明书（10000 字左右）。3、绘制 A3 零件图。开题汇报一．毕业设计题目来源按系里所发的毕业设计用图1．技术规定：表面粗糙度均为 1.6，尺寸精度除 120±0.02 外均为一般精度。2．毛坯尺寸： 240×130×30。3．材料：硬铝（LY12）。技术资料：1．绘制 A3 图纸2．绘制装夹方式图3．填写数控加工工艺卡片4．编制加工程序清单二．选题设计的意义数控技术在２０世纪８０年代后来得到迅速发展，数控机床不仅在宇航，造船，军工等领域广泛应用，并且也进入了汽车，机床，模具等机械制造行业。目前，在机械行业中，单件、小批量的生产所占的比例越来越大。机械产品的精度和质量也不停地提高。因此，一般机床越来越难以满足加工精度零件的需求。数控机床在机械行业中十分普遍。作为数控技术专业的学生，数控编程加工工艺设计是必须要经历的一种重要实践环节，通过本环节的锻炼，力争把此前所学的知识融会贯穿，从而达到温故而知新的目的，提高处理实际问题的能力。三．基本内容（8）完毕工件的操作加工工件的操作加工重要内容是：1、工件的安装。安装工件时先把工作台面打扫洁净，然后校正平口钳固定钳口与工作台某一移动方向的平行度与垂直度。工件装夹后，还需校验工件上表面与工作台的平行度。组合压板、精密治具板（筒）等措施装夹的工件均需找正工件侧面与某一移动轴的平行度后再夹紧。2、设置工件坐标系。工件坐标系原点亦称编程零点。对于在数控机床上加工的详细工件来说，必须通过一定的措施把工件坐标系原点（实际上是工件坐标系原点所在的机床坐标值）体现出来，这个过程称为对刀。体现的措施有试切法对刀和工具对刀两种。本设计采用试切法对刀。总结根据前文的论述，可知完毕了数控铣削零件的编程与加工设计，整个设计工艺方案选择合理，程序对的，设计加工过程严格按照操作规程，符合数控铣削加工的基本规定。不过由于本人学识有限和时间仓促等原因，在许多方面存在改善的空间。通过本课程的设计，我对数控加工的整个过程有了比较全面的理解。通过设计中选择刀具，我对数控...
