桥梁挂篮施工方案

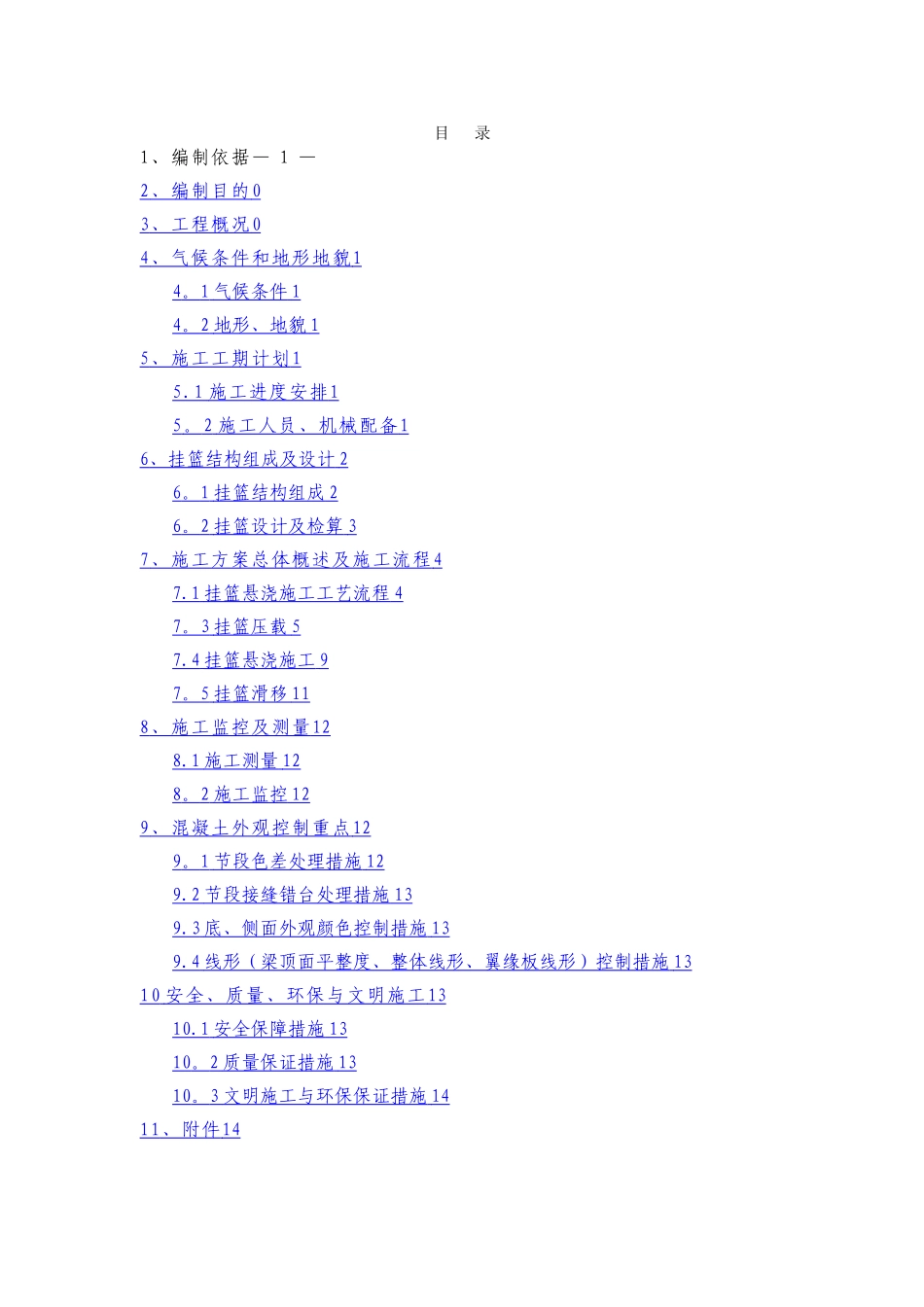

目 录1、编制依据— 1 —2 、编制目的 0 3 、工程概况 0 4 、气候条件和地形地貌 1 4 。 1 气候条件 1 4 。 2 地形、地貌 1 5 、施工工期计划 1 5.1 施工进度安排 1 5 。 2 施工人员、机械配备 1 6 、挂篮结构组成及设计 2 6 。 1 挂篮结构组成 2 6 。 2 挂篮设计及检算 3 7 、施工方案总体概述及施工流程 4 7.1 挂篮悬浇施工工艺流程 4 7 。 3 挂篮压载 5 7.4 挂篮悬浇施工 9 7 。 5 挂篮滑移 11 8 、施工监控及测量 12 8.1 施工测量 12 8 。 2 施工监控 12 9 、混凝土外观控制重点 12 9 。 1 节段色差处理措施 12 9.2 节段接缝错台处理措施 13 9.3 底、侧面外观颜色控制措施 13 9.4 线形（梁顶面平整度、整体线形、翼缘板线形）控制措施 13 10 安全、质量、环保与文明施工 13 10.1 安全保障措施 13 10 。 2 质量保证措施 13 10 。 3 文明施工与环保保证措施 14 11 、附件 14 九江长江公路大桥 B3 合同段预应力箱梁挂篮悬浇施工方案1、编制依据 1。1 根据项目办下发“一纲四册”管理文件中的《质量管理手册》第四章“首件工程示范制"实施办法的要求; 1。2 依据福州至银川高速公路九江长江公路大桥《施工图设计 第五册 第二分册 跨黄广阔堤桥上部构造（B3 标)》; 1。3 依据《公路桥涵施工技术法律规范》(JTG/T F50-2024）、《公路工程质量检验评定标准》(JTG F80/1—2024）及项目办下发“一纲四册"等相关法律规范及文件。 1.4 相关技术要求《公路桥涵施工技术法律规范》（JTG/T F50-2024）；《公路工程质量检验评定标准》（JTJ071-98）;《混凝土结构工程施工及验收法律规范》（GB50204—92）；《钢筋焊接及验收规程》（JGJ18-96）；《工程测量法律规范》（GB50026—93）； 其它有关技术法律规范、规程及技术文件。2、编制目的为了提高九江长江公路大桥 B3 合同段线内实体工程施工的质量，明确跨黄广阔堤桥上部结构挂篮施工技术要点,确保施工安全，加快施工进度，特编制此方案。3、工程概况 九江长江公路大桥 B3 合同段，工程里程范围为 K22+639～K24+844,线路全长为 2.205km。工程地点位于湖北省黄梅县境内。跨黄广阔堤桥上部结构设计为,变截面连续箱梁。箱梁为分离的单箱单室截面,左、右幅宽均为 16。25m,底宽 8。25m，两侧翼缘宽为 4m。连续箱梁中跨墩顶支点处梁高为 6.2m，跨中最小梁截面高为...
