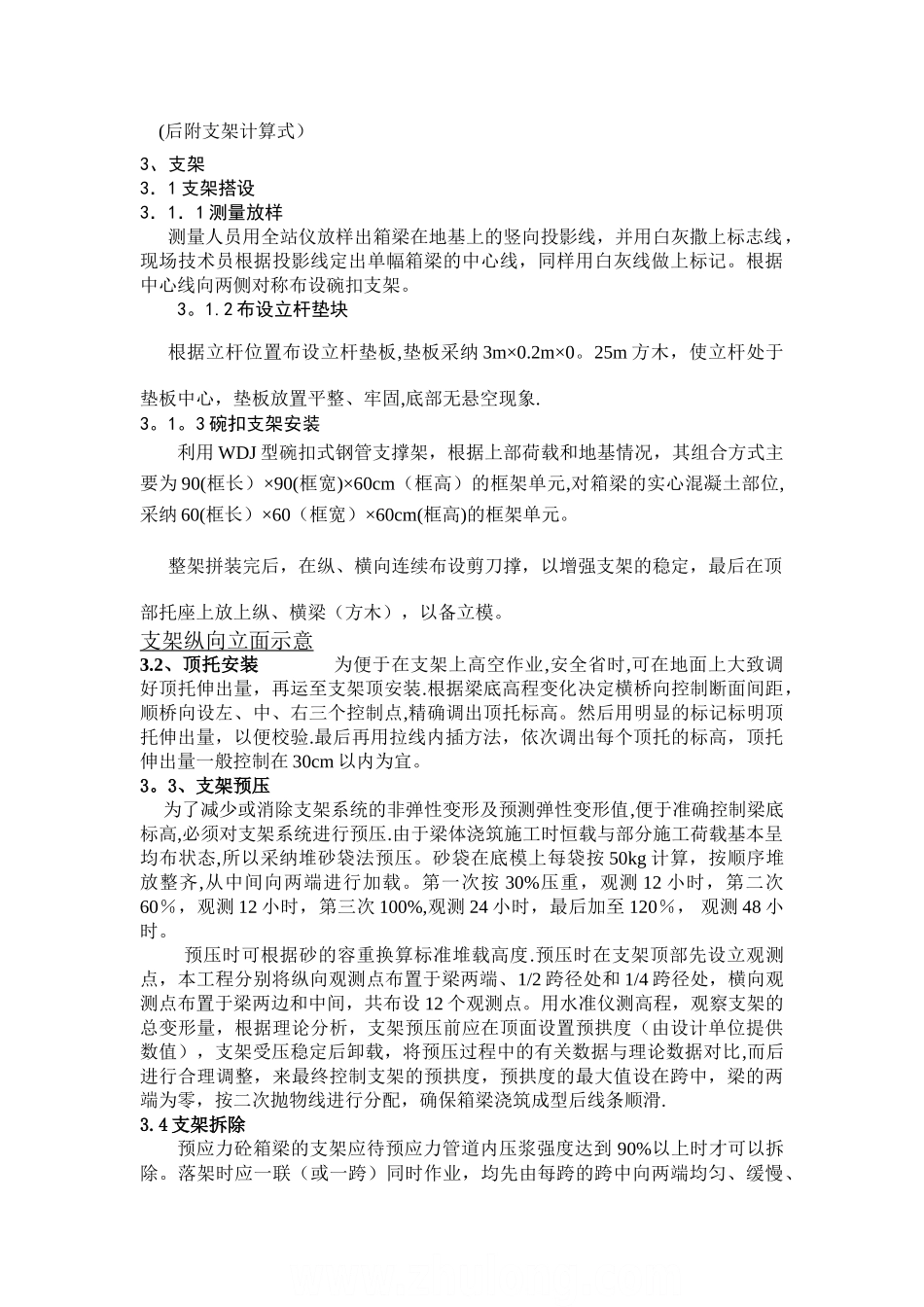

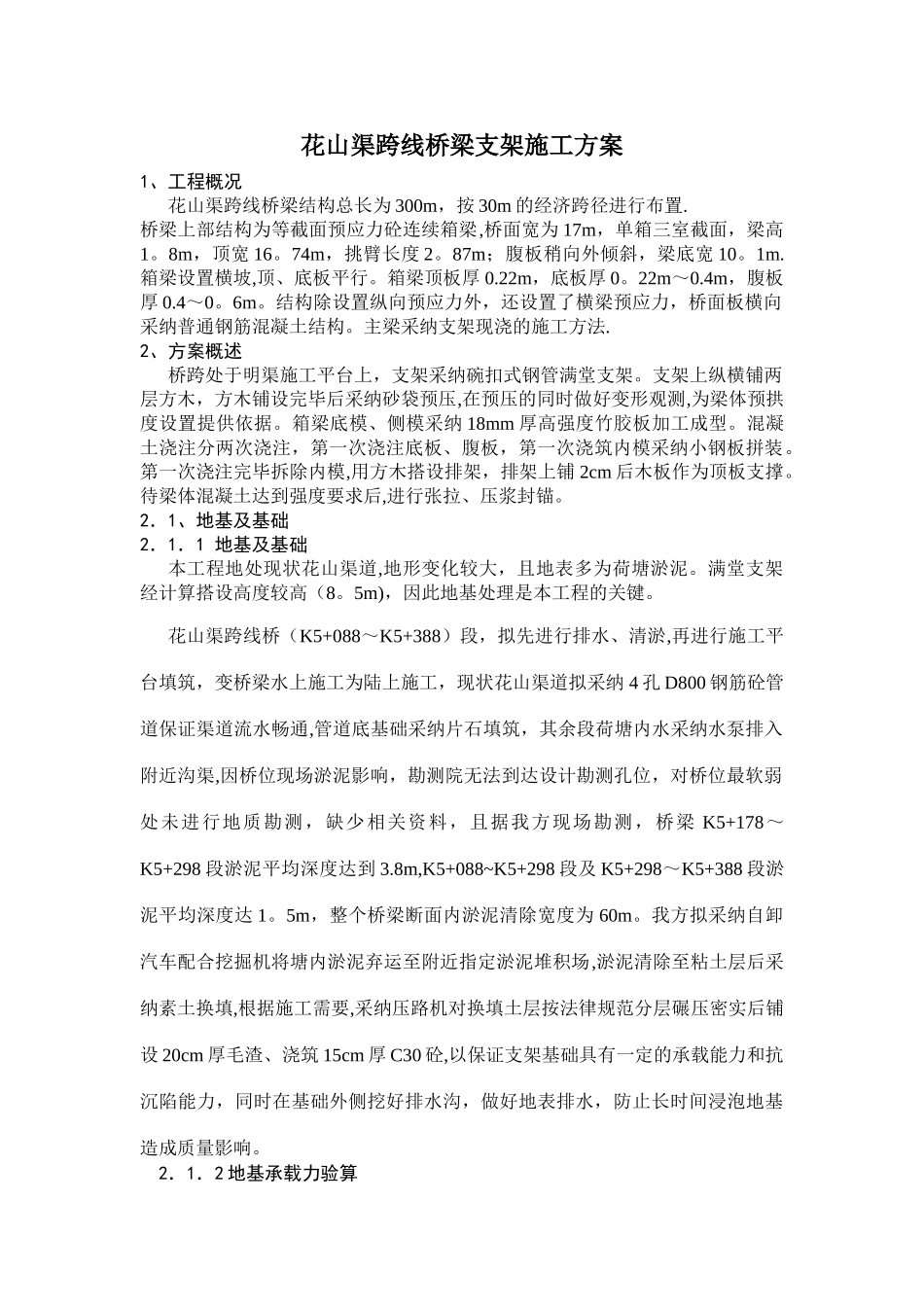

花山渠跨线桥梁支架施工方案1、工程概况花山渠跨线桥梁结构总长为 300m，按 30m 的经济跨径进行布置.桥梁上部结构为等截面预应力砼连续箱梁,桥面宽为 17m，单箱三室截面，梁高1。8m，顶宽 16。74m，挑臂长度 2。87m；腹板稍向外倾斜，梁底宽 10。1m.箱梁设置横坡,顶、底板平行。箱梁顶板厚 0.22m，底板厚 0。22m～0.4m，腹板厚 0.4～0。6m。结构除设置纵向预应力外，还设置了横梁预应力，桥面板横向采纳普通钢筋混凝土结构。主梁采纳支架现浇的施工方法.2、方案概述桥跨处于明渠施工平台上，支架采纳碗扣式钢管满堂支架。支架上纵横铺两层方木，方木铺设完毕后采纳砂袋预压,在预压的同时做好变形观测,为梁体预拱度设置提供依据。箱梁底模、侧模采纳 18mm 厚高强度竹胶板加工成型。混凝土浇注分两次浇注，第一次浇注底板、腹板，第一次浇筑内模采纳小钢板拼装。第一次浇注完毕拆除内模,用方木搭设排架，排架上铺 2cm 后木板作为顶板支撑。待梁体混凝土达到强度要求后,进行张拉、压浆封锚。2．1、地基及基础2．1．1 地基及基础本工程地处现状花山渠道,地形变化较大，且地表多为荷塘淤泥。满堂支架经计算搭设高度较高（8。5m)，因此地基处理是本工程的关键。花山渠跨线桥（K5+088～K5+388）段，拟先进行排水、清淤,再进行施工平台填筑，变桥梁水上施工为陆上施工，现状花山渠道拟采纳 4 孔 D800 钢筋砼管道保证渠道流水畅通,管道底基础采纳片石填筑，其余段荷塘内水采纳水泵排入附近沟渠,因桥位现场淤泥影响，勘测院无法到达设计勘测孔位，对桥位最软弱处未进行地质勘测，缺少相关资料，且据我方现场勘测，桥梁 K5+178～K5+298 段淤泥平均深度达到 3.8m,K5+088~K5+298 段及 K5+298～K5+388 段淤泥平均深度达 1。5m，整个桥梁断面内淤泥清除宽度为 60m。我方拟采纳自卸汽车配合挖掘机将塘内淤泥弃运至附近指定淤泥堆积场,淤泥清除至粘土层后采纳素土换填,根据施工需要,采纳压路机对换填土层按法律规范分层碾压密实后铺设 20cm 厚毛渣、浇筑 15cm 厚 C30 砼,以保证支架基础具有一定的承载能力和抗沉陷能力，同时在基础外侧挖好排水沟，做好地表排水，防止长时间浸泡地基造成质量影响。2．1．2 地基承载力验算(后附支架计算式）3、支架3．1 支架搭设3．1．1 测量放样测量人员用全站仪放样出箱梁在地基上的竖向投影线，并用白灰撒上标志线，现场技术员根据投影线定出单幅箱梁的中心线，同样用白灰线做上标记。根据中...
