桥梁施工方案

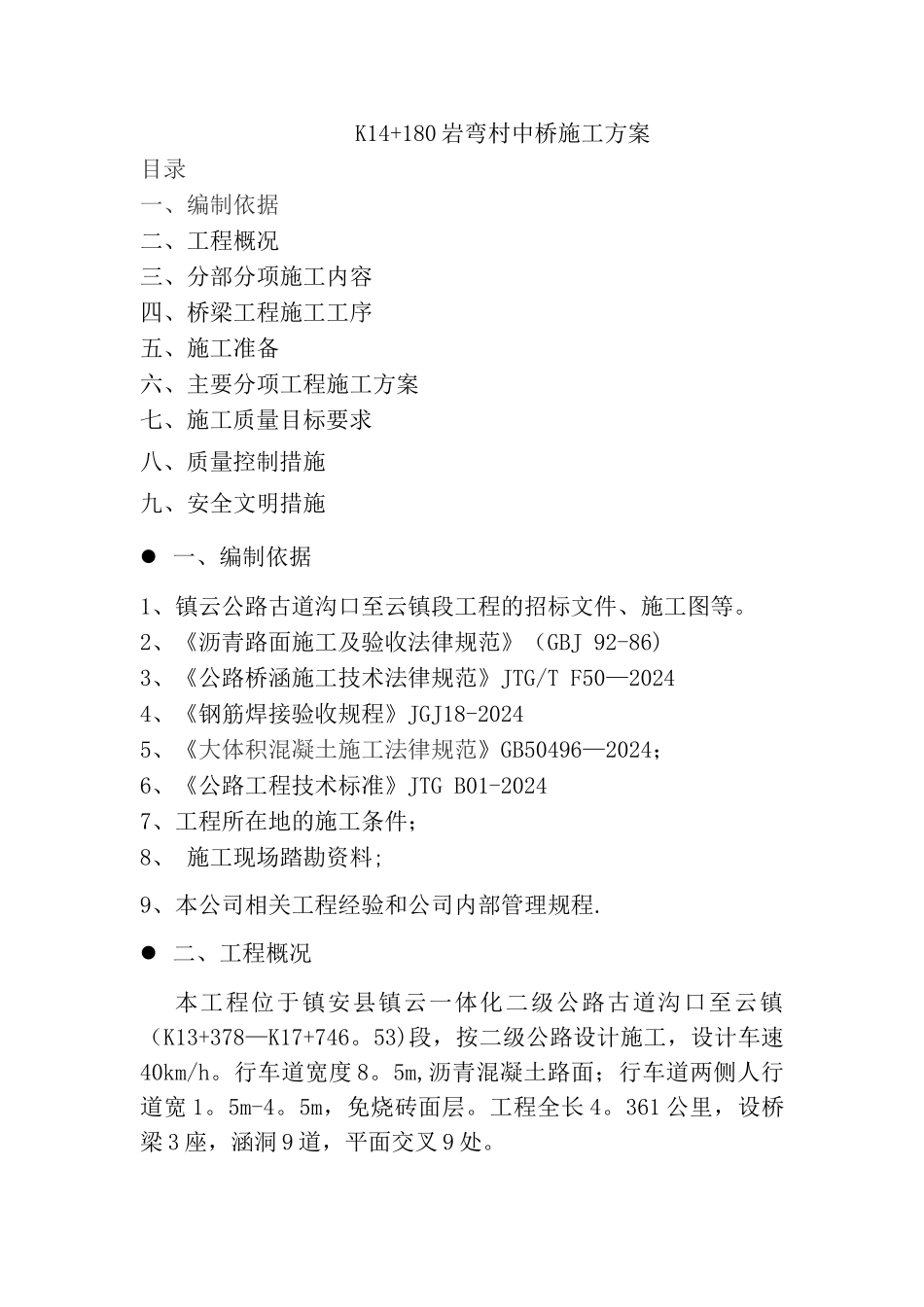

K14+180 岩弯村中桥施工方案目录一、编制依据二、工程概况三、分部分项施工内容四、桥梁工程施工工序五、施工准备六、主要分项工程施工方案七、施工质量目标要求八、质量控制措施九、安全文明措施 一、编制依据1、镇云公路古道沟口至云镇段工程的招标文件、施工图等。2、《沥青路面施工及验收法律规范》（GBJ 92-86)3、《公路桥涵施工技术法律规范》JTG/T F50—20244、《钢筋焊接验收规程》JGJ18-20245、《大体积混凝土施工法律规范》GB50496—2024；6、《公路工程技术标准》JTG B01-20247、工程所在地的施工条件；8、 施工现场踏勘资料;9、本公司相关工程经验和公司内部管理规程. 二、工程概况本工程位于镇安县镇云一体化二级公路古道沟口至云镇（K13+378—K17+746。53)段，按二级公路设计施工，设计车速40km/h。行车道宽度 8。5m,沥青混凝土路面；行车道两侧人行道宽 1。5m-4。5m，免烧砖面层。工程全长 4。361 公里，设桥梁 3 座，涵洞 9 道，平面交叉 9 处。 该 K14+180 岩弯村中桥,为跨越县河而设，桥梁位于 R=225米及 Ls=50 的右偏圆曲线和缓和曲线上，桥梁墩台辐射状分布。桥梁起点为 K14+137，终点为 K14+223，全长 86 米,桥高 8。4米，桥面总宽 13。1 米：行车道 9。1 米，两侧人行道+护栏各 2米。地震动峰值加速度系数为 0。05，设计洪水频率 1/100,设计荷载-公路Ⅱ级。上部结构为 4×20 米预应力混凝土空心板,下部为柱式墩、柱式台、钻孔浇筑桩基础，桥面铺装为 10 公分厚 C40 混凝土现浇层加上 10 公分厚沥青混凝土面层。预 应 力 混 凝 土 空 心 板 采 纳 直 径 d=15 。 2mm 钢 绞 线 及HRB335、HPB235 钢筋，C40 混凝土浇筑;柱式墩、柱式台、桩基础等其他构件当直径 Φ≥10 时采纳 HRB335 钢筋，Φ＜10 时采纳 HPB235 钢筋,C30 混凝土浇筑； 三、分部分项施工内容1、预应力空心板（箱梁）预制;2、桥墩、桥台桩基施工;3、桥墩、桥台施工;4、桥墩、桥台盖梁、连系梁施工；5、预应力空心板（箱梁）运输、吊装；6、桥面混凝土、沥青结构、护栏施工；7、桥面设施安装; 四、桥梁工程施工工序箱梁预制--—桩基施工—--桥墩、桥台施工--—盖梁施工-—-箱梁吊装——-桥面施工—-—桥面设施安装———竣工验收 五、施工准备为了对本工程进行全面高效的施工管理，我项目部组织相关的工程技术人员，依据设计图的施工内容,制定科学、有序的管理细则，实行...
