桥梁检测方案模板

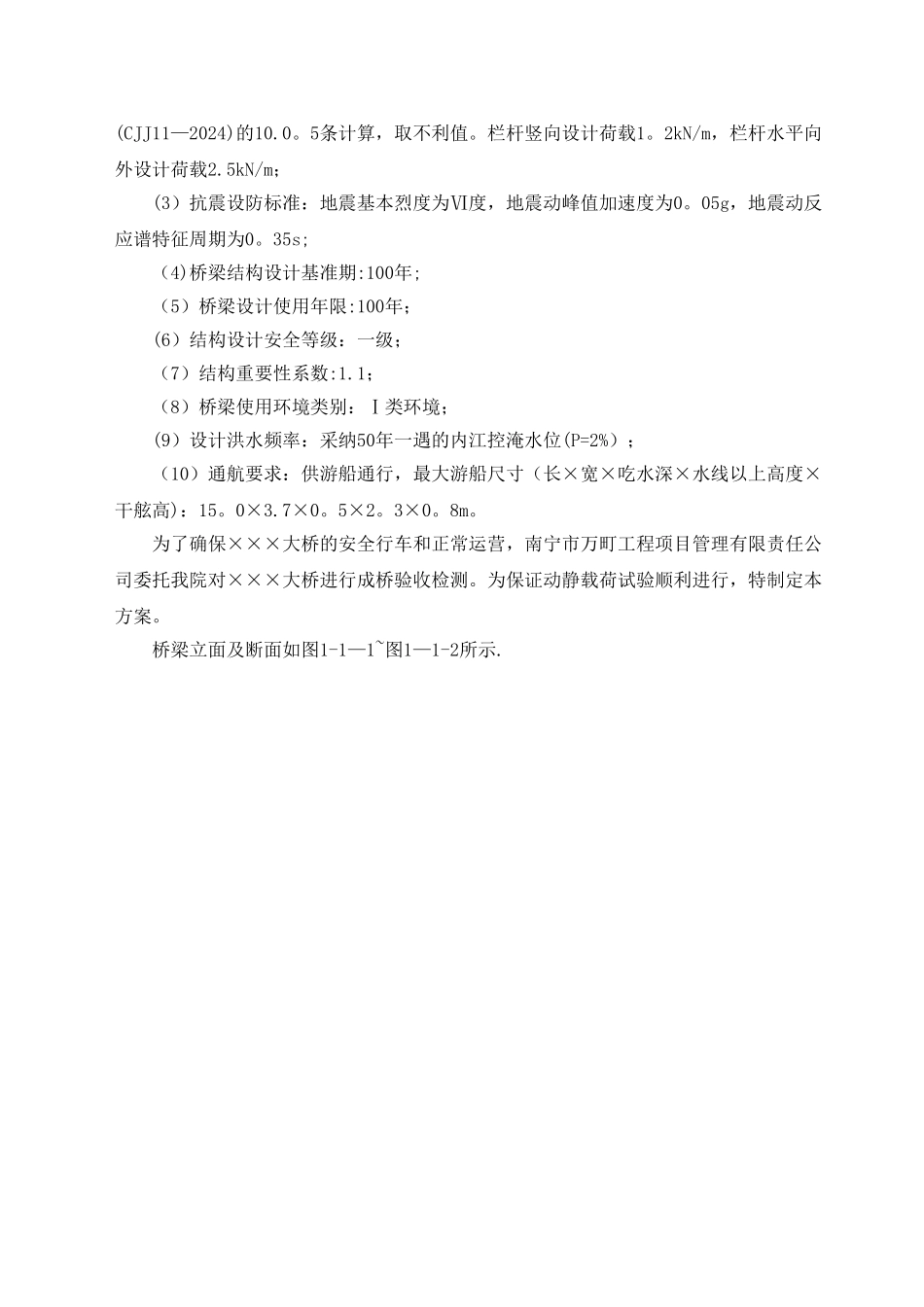

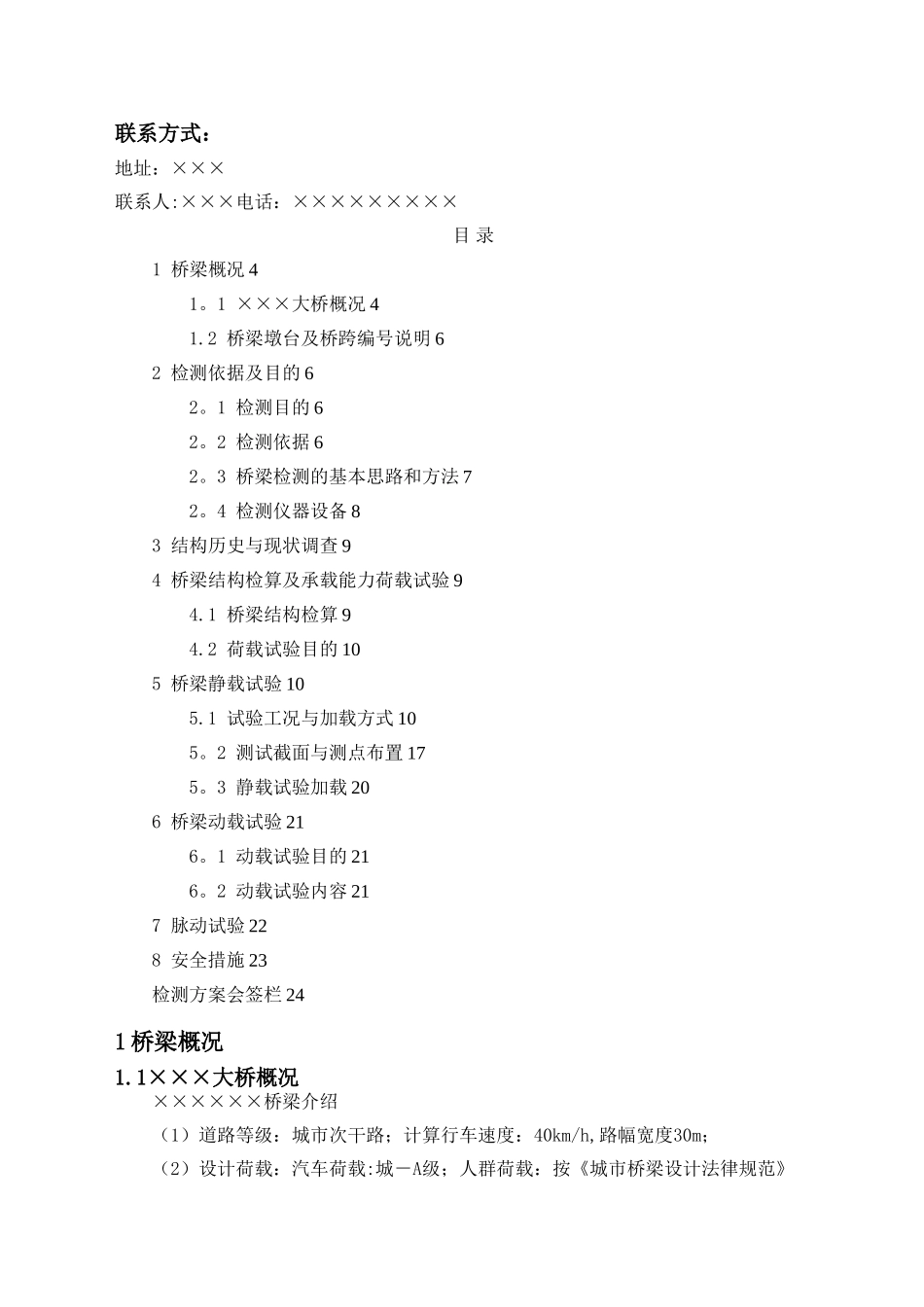

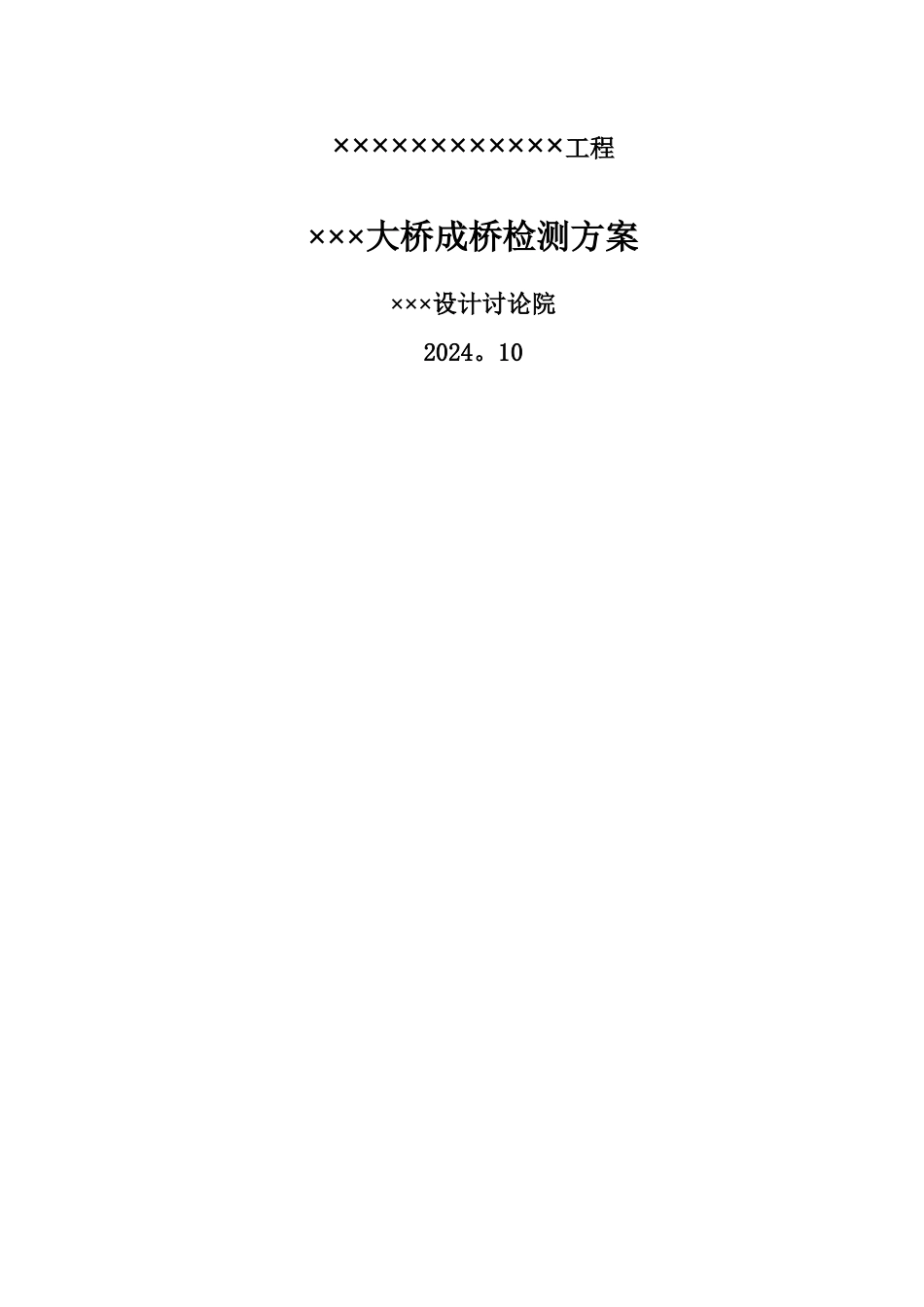

××××××××××××工程×××大桥成桥检测方案×××设计讨论院2024。10联系方式：地址：×××联系人:×××电话：×××××××××目 录1 桥梁概况 41。1 ×××大桥概况 41.2 桥梁墩台及桥跨编号说明 62 检测依据及目的 62。1 检测目的 62。2 检测依据 62。3 桥梁检测的基本思路和方法 72。4 检测仪器设备 83 结构历史与现状调查 94 桥梁结构检算及承载能力荷载试验 94.1 桥梁结构检算 94.2 荷载试验目的 105 桥梁静载试验 105.1 试验工况与加载方式 105。2 测试截面与测点布置 175。3 静载试验加载 206 桥梁动载试验 216。1 动载试验目的 216。2 动载试验内容 217 脉动试验 228 安全措施 23检测方案会签栏 241 桥梁概况1.1×××大桥概况××××××桥梁介绍（1）道路等级：城市次干路；计算行车速度：40km/h,路幅宽度30m；（2）设计荷载：汽车荷载:城－A级；人群荷载：按《城市桥梁设计法律规范》(CJJ11—2024)的10.0。5条计算，取不利值。栏杆竖向设计荷载1。2kN/m，栏杆水平向外设计荷载2.5kN/m；(3）抗震设防标准：地震基本烈度为Ⅵ度，地震动峰值加速度为0。05g，地震动反应谱特征周期为0。35s;（4)桥梁结构设计基准期:100年;（5）桥梁设计使用年限:100年；(6）结构设计安全等级：一级；（7）结构重要性系数:1.1；（8）桥梁使用环境类别：Ⅰ类环境；(9）设计洪水频率：采纳50年一遇的内江控淹水位(P=2%）；（10）通航要求：供游船通行，最大游船尺寸（长×宽×吃水深×水线以上高度×干舷高)：15。0×3.7×0。5×2。3×0。8m。为了确保×××大桥的安全行车和正常运营，南宁市万町工程项目管理有限责任公司委托我院对×××大桥进行成桥验收检测。为保证动静载荷试验顺利进行，特制定本方案。桥梁立面及断面如图1-1—1~图1—1-2所示.图 1-1-1×××大桥立面示意图(单位：cm）图 1-1—2×××大桥断面示意图（单位：cm）1。2 桥梁墩台及桥跨编号说明为了便于桥梁病害的统计及荷载试验,对×××大桥的墩台、跨径按由桥梁起点向桥梁终点依次加大。墩台起始号为0＃，桥跨起始号为第一跨。具体编号图详见桥梁立面图图1-1-1。2 检测依据及目的2.1 检测目的各桥梁检查及荷载试验的主要目的如下：（1)通过桥梁检查，找出结构维修加固后是否仍存在缺陷、损伤及病害,从结构受力和使用性能的角度分析这些病害产生的原因，掌握结构的实际工作状况，评定桥梁技术状况等级。（2）通过静载...
